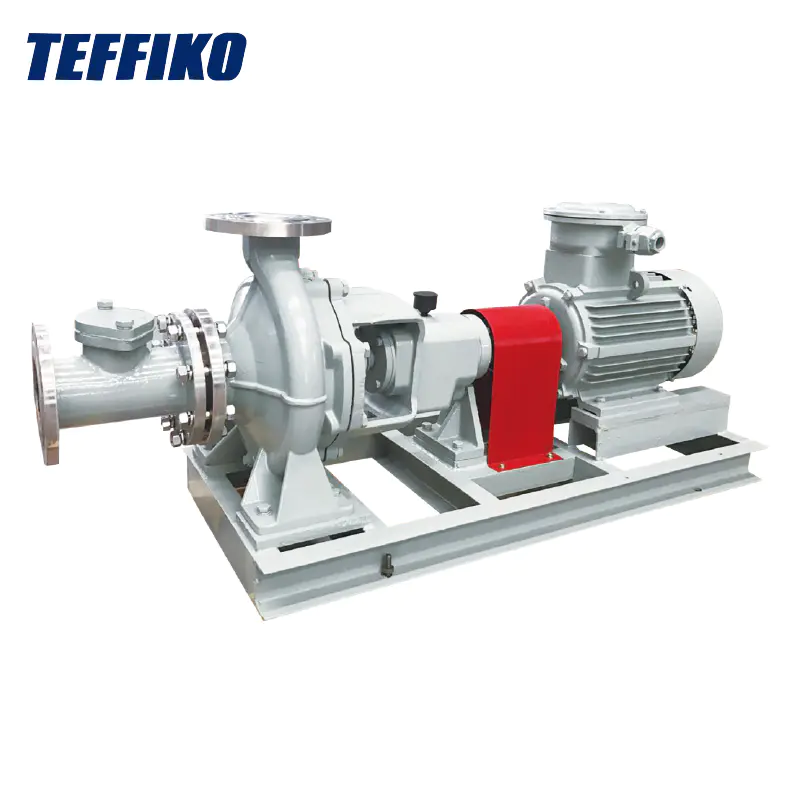

Come pompe centrifughe orizzontali OH1 API per nessuna sospensione intasamento, ha design unici nei componenti chiave. La girante adotta una struttura a canale di grandi dimensioni, con passaggi a flusso ampio e liscio e pale attentamente ottimizzate, il che riduce notevolmente il rischio di intasamento del liquame e migliora significativamente l'efficienza di trasporto. Il corpo della pompa è realizzato in materiali resistenti all'usura e resistenti alla corrosione, con interni compatti e un design di passaggio a flusso ragionevole per garantire l'alimentazione e lo scarico lisci. La guarnizione dell'albero è disponibile in due forme: guarnizione meccanica e guarnizione di imballaggio. Ha eccellenti prestazioni di tenuta ed estende efficacemente la durata dell'attrezzatura.

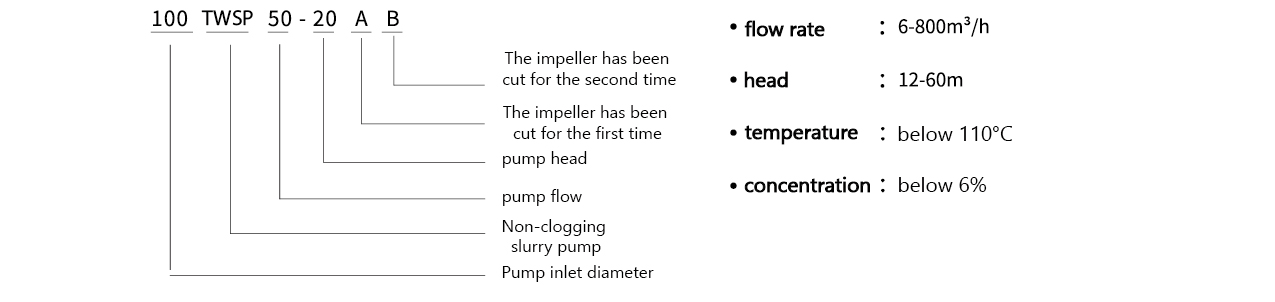

Significato del modello e condizioni operative
Campi di applicazione di TWSP
1. Industria chimica: viene utilizzato per il trasporto di vari fanghi di materie prime chimiche, materiali di scarico dai bollitori di reazione e fanciulla di fanghi nel trattamento delle acque reflue. La corrosione - materiali resistenti e prestazioni non intasamenti della pompa centrifuga non intasato TWSP possono garantire il regolare progresso della produzione.
2. Industria di fabbricazione della carta: viene utilizzato principalmente in processi come il trasporto di polpette e il trasporto di liquami del trattamento della carta. I fanghi nel processo di fabbricazione della carta contengono una grande quantità di fibre, che possono facilmente causare l'intasamento della pompa. La girante di grandi canali e la progettazione speciale della struttura della pompa di liquame non inGogliata TWSP lo rendono una scelta ideale per l'industria della carta.
3. Industria energetica: nel sistema di rimozione delle ceneri delle centrali termiche, viene utilizzato per il trasporto di fanghi di cenere volanti. Può garantire il funzionamento stabile del sistema di rimozione delle ceneri durante il processo di generazione di energia.
Diagramma della pompa centrifuga TWSP
Tabella dei parametri delle prestazioni
| Modello di pompa | (r/min) | (Q) | (H) | Potenza corrispondente KW | |||
| m³/h | L/s | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3.50 6.30 7.00 | 0.97 1,64 1,94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7,00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7,00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32,4 32,0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7,00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5a | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32,5 32,0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5a | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43,9 52,7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
