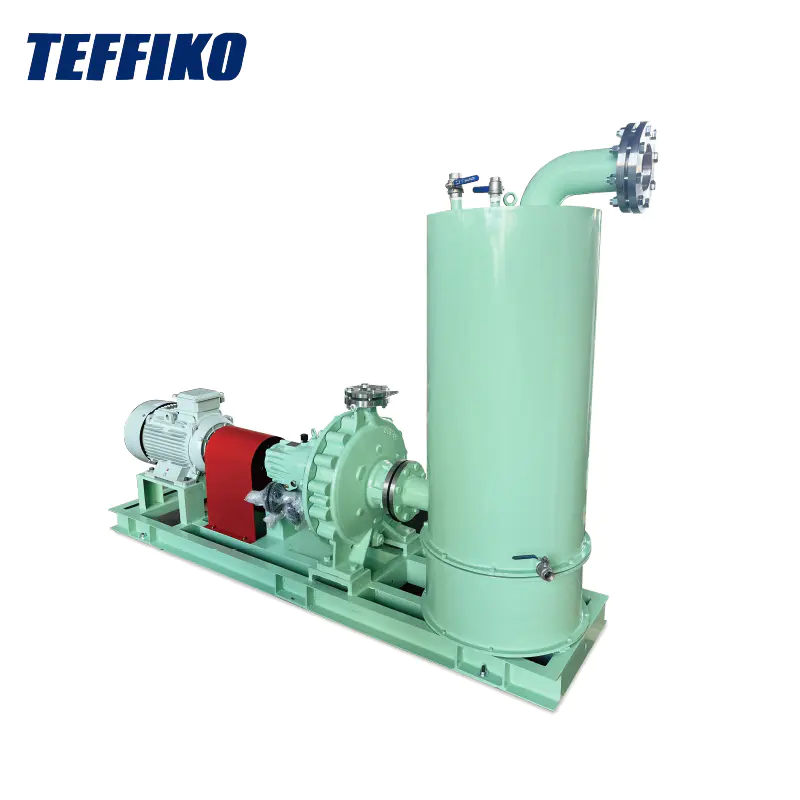

API OH1 Pompe centrifughe orizzontali per olio e flusso chimico

API OH1 Pompe centrifughe orizzontali per olio e flusso chimico, tra cui la serie di pompe Teffiko T2AP spicca. Adotta una struttura supportata al piede insieme a giranti aperti o semi -aperti, con una pressione progettata di 2,5 MPa, che lo rende adatto a processi industriali generali. Sono state tenute considerazioni meticolose ad aspetti come le prestazioni idrauliche, il metodo di collegamento tra il corpo della pompa e la staffa del cuscinetto, i componenti della tenuta meccanica, i metodi di raffreddamento e le condutture ausiliarie, risolvendo così l'utilizzo e i difetti di installazione esistenti nelle pompe di processo e nelle pompe dell'olio.

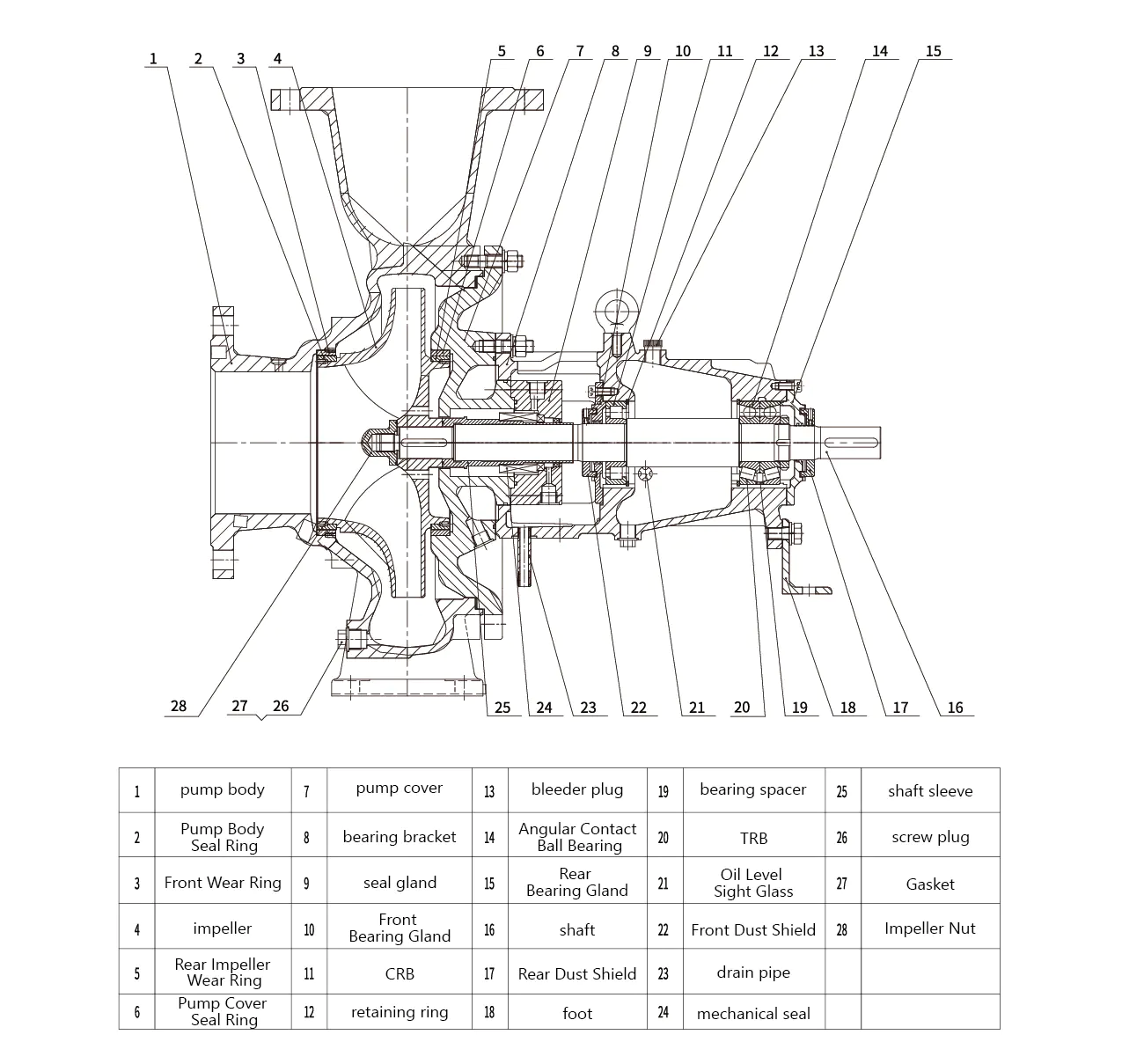

Diagramma della pompa centrifuga TIHP

Campi di applicazione

Questa pompa di processo chimico è ampiamente utilizzata in più campi chiave, tra cui raffinerie, industria petrolchimica, ingegneria criogenica, estrazione del carbone, industria delle fibre chimiche, processi industriali generali, centrali elettriche, dispositivi di riscaldamento e condizionamento dell'aria di grandi e medie dimensioni, strutture per la protezione ambientale, strutture industriali offshore e piante di desalini. In termini di trasporto di supporti, questa pompa di processo chimico funziona notevolmente. Può trasportare vari liquidi puliti e anche gestire liquidi contenenti una piccola quantità di particelle. Che si tratti di liquidi a bassa temperatura, liquidi ad alta temperatura, liquidi neutri o liquidi corrosivi, può ottenere un trasporto efficiente.

Caratteristiche principali

1. La serie di pompe centrifughe orizzontali API OH1 è selezionata e migliorata da eccellenti modelli idraulici. Da un lato, aumentando il diametro dell'ingresso della girante del corpo della pompa, la portata dell'ingresso della pompa viene effettivamente ridotta, la resistenza alla cavitazione della pompa è significativamente migliorata e l'efficienza operativa della pompa è notevolmente migliorata. D'altra parte, l'indennità di corrosione della girante del corpo della pompa viene aumentata, estendendo così la durata generale della pompa.

2. Le parti di usura di questa serie di pompe centrifughe sono principalmente piccoli componenti come anelli di usura, maniche a albero e guarnizioni meccaniche. Pertanto, dopo aver sostituito queste parti di usura, i componenti principali come il corpo della pompa e l'albero possono ancora continuare ad essere utilizzati normalmente, riducendo notevolmente il costo di manutenzione della pompa.

3. Le serie di pompe centrifughe orizzontali API OH1 possono configurare in modo flessibile la forma di tenuta in base alle diverse condizioni di lavoro. La staffa del cuscinetto adotta due strutture, vale a dire pinne ariate e raffreddato, che può adattarsi a vari ambienti di temperatura. Ha una vasta gamma di applicazioni e può essere utilizzato in più settori come raffinazione, petrolchimico, mining di carbone e generazione di energia per trasportare puliti o particelle, contenenti liquidi con temperature diverse e proprietà di base acida.

Condizioni di lavoro

● portata: 2 - 2.600 m³/h

● Testa: fino a 250 m

● Pressione: fino a 5,0 MPa

● Temperatura: -80 ° C - 350 ° C

● Velocità di rotazione: fino a 2.900 giri/min/min
