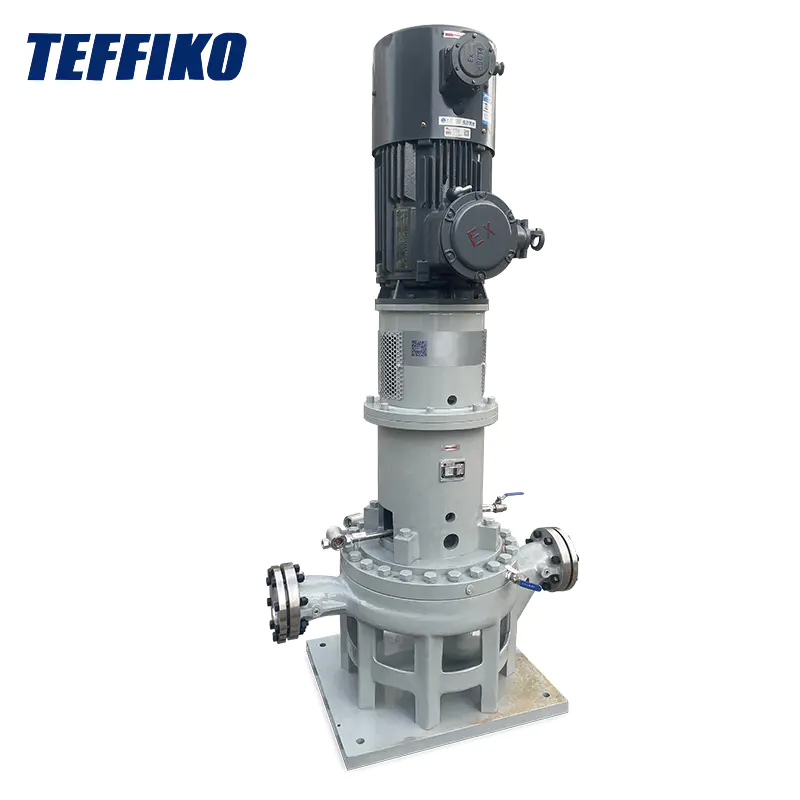

API OH3 Pumpe di processo chimico verticale

La serie TGDP Teffiko di pompe centrifughe verticali API OH3 a sbalzo sono adatte per il trasporto di supporti puliti o leggermente contaminati. Con un layout verticale compatto, il motore è direttamente collegato al corpo della pompa, riducendo l'area del pavimento del 60% rispetto alle pompe orizzontali.

● Speller: ha una struttura a aspirazione singola, radiale e chiusa, dotata di anelli di usura della girante sostituibile e anelli di usura dell'involucro, che possono risparmiare il costo dei pezzi di ricambio di manutenzione.

● Tenuta dell'albero: a seconda delle diverse condizioni di lavoro, è possibile selezionare le guarnizioni di imballaggio in modo flessibile.

● Corpo della pompa: diviso radialmente, sigillato con una guarnizione limitata tra il corpo della pompa e il coperchio della pompa. I corpi di pompaggio con un diametro di oltre 80 mm adottano un design a doppia voluta.

● Coperchio della pompa: una camera di raffreddamento può essere configurata quando necessario per raffreddare la camera di tenuta dell'albero.

● Cuscinetti: lubrificato con grasso, c'è una tazza di riempimento di grasso sul coperchio del cuscinetto e la staffa del cuscinetto è normalmente progettata senza una funzione di raffreddamento.

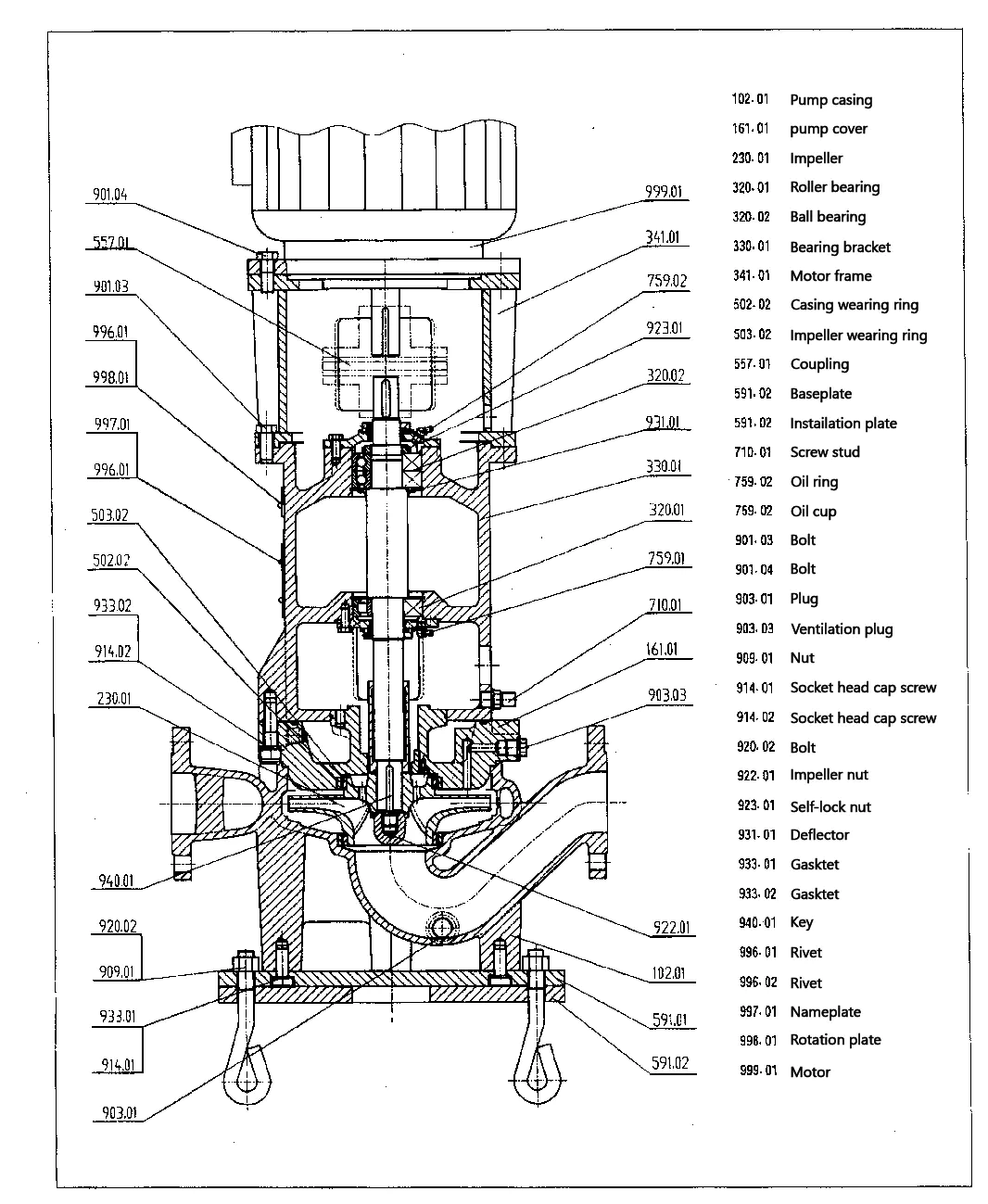

Diagramma schematico della pompa di processo chimico verticale

Aree di applicazione

1. Fabbriche criogeniche: utilizzate per trasportare media criogenici come ammoniaca liquida e azoto liquido. La pompa ha eccellenti prestazioni di tenuta e può adattarsi ad ambienti a bassa temperatura, garantendo che il sistema di refrigerazione funzioni correttamente, mantenendo un ambiente a bassa temperatura e garantendo la qualità del congelamento e dello stoccaggio degli alimenti.

2. Industria mineraria del carbone: utilizzato per gestire l'acqua di miniera contenente impurità e sostanze corrosive. La pompa è resistente, resistente alla corrosione e ha una grande portata, garantendo la sicurezza delle miniere di carbone. Viene anche utilizzato nel lavaggio del carbone per aiutare a una separazione efficiente.

3. Power Plants: utilizzato per l'acqua della caldaia - fino a soddisfare la domanda di acqua; Utilizzato nei sistemi di desolforazione e denitrazione per ridurre le emissioni di gas dannose. Con prestazioni stabili, garantisce il continuo funzionamento delle centrali elettriche.

4. Industria marina: la pompa centrifuga verticale è resistente alla corrosione dell'acqua di mare. Può trasportare vari media su piattaforme offshore e viene utilizzato per trasmettere acqua di mare e acqua dolce durante la desalinizzazione dell'acqua di mare.

Condizioni di lavoro

● portata: 2 - 2600 m³/h

● Testa: 0 - 250 m

● Pressione: ≤2,5 MPa

● Temperatura: - 20 ° C - 250 ° C

● Velocità di rotazione massima: 2900 giri/min/min
