"La nostra pompa ha bruciato di nuovo il motore!"
"Le bollette elettriche per le pompe dell'acqua sono ridicolmente alte questo mese. Abbiamo scelto la pompa sbagliata?"
"Dopo aver installato la nuova pompa, la portata non riesce a soddisfare i requisiti di progettazione..."
Questi frequenti problemi nell'approvvigionamento idrico, nell'ingegneria chimica, nell'HVAC e in altri campi spesso derivano da una lettura errata o dall'ignoranza del "manuale di istruzioni" principale della pompa centrifuga: la curva delle prestazioni. Essendo un'attrezzatura fondamentale ampiamente utilizzata nel settore, ogni aumento dell'1% nell'efficienza di apompa centrifugapuò significare un risparmio annuo di decine di migliaia o addirittura centinaia di migliaia di yuan in costi operativi per un progetto su larga scala.
Questo articolo ti insegnerà come interpretare le curve delle pompe, non solo spiegandoti come leggerle, ma anche come utilizzarle per prendere decisioni ottimali in materia di approvvigionamento, funzionamento e manutenzione.

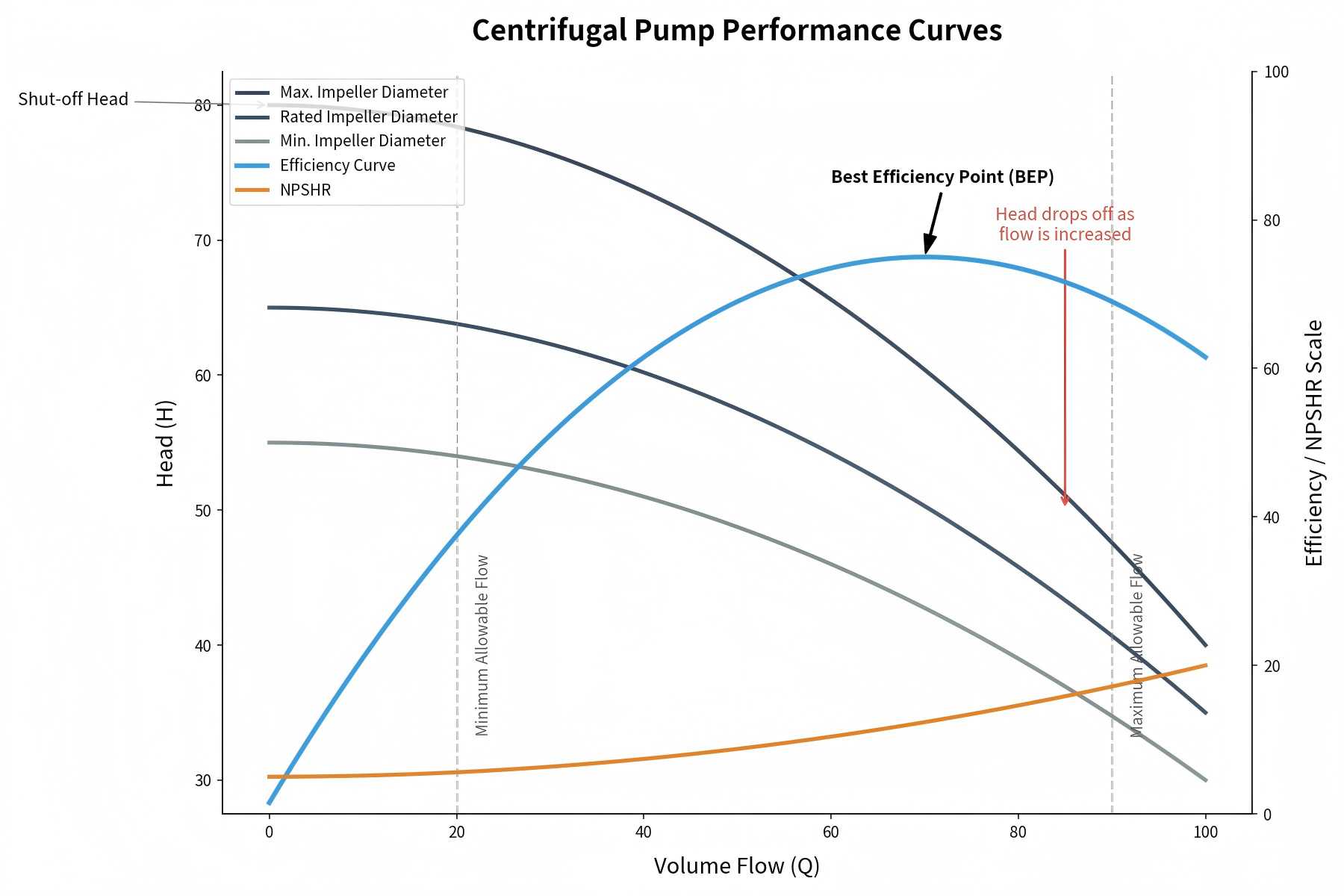

La curva prevalenza-flusso (curva H-Q) è la parte più elementare della curva di una pompa. Rappresenta la relazione tra la prevalenza della pompa (l'altezza alla quale la pompa può sollevare il fluido) e la portata (il volume di fluido erogato dalla pompa per unità di tempo) a velocità costante. Tipicamente, la prevalenza viene tracciata sull'asse verticale (asse Y) e la portata sull'asse orizzontale (asse X).
Dalla curva H-Q si può trarre una conclusione fondamentale: all’aumentare della portata, la prevalenza diminuisce gradualmente. Questo perché quando più fluido passa attraverso la girante e il corpo della pompa, l'attrito del fluido e la turbolenza all'interno della pompa si intensificano, con conseguente riduzione della prevalenza. Ad esempio, una pompa può generare 100 piedi di prevalenza a una portata di 50 galloni al minuto (gpm), mentre la prevalenza scende a 80 piedi quando la portata aumenta a 75 gpm: questa relazione è chiaramente visibile sulla curva.
La curva potenza-flusso (curva P-Q) mostra la relazione tra il consumo energetico della pompa e la portata a velocità costante. Il consumo energetico (in cavalli o kilowatt) è tracciato sull'asse verticale e la portata sull'asse orizzontale.
A differenza della curva H-Q, la curva P-Q mostra un andamento ascendente: il consumo energetico aumenta all’aumentare della portata. Questo perché la pompa deve esercitare uno sforzo maggiore per erogare più fluido e superare maggiori attriti e turbolenze. Comprendere questa curva è fondamentale per la scelta del motore della pompa: se il motore è sottodimensionato, potrebbe sovraccaricarsi in condizioni di flusso elevato; se sovradimensionato causerà sprechi energetici.
La curva efficienza-flusso (curva E-Q) riflette l'efficienza della pompa a diverse portate. Sull'asse verticale è riportata l'efficienza (espressa in percentuale), sull'asse orizzontale la portata. Questa curva è fondamentale per ridurre il consumo energetico, poiché mostra la portata alla quale la pompa funziona alla massima efficienza.
La curva di efficienza è solitamente "a forma di collina": l'efficienza raggiunge un picco all'aumentare della portata, quindi diminuisce gradualmente quando la portata continua ad aumentare. Il picco di questa curva è chiamato punto di migliore efficienza (BEP), spiegato in dettaglio di seguito.
Leggere la curva di una pompa non significa solo identificare le tre sottocurve, ma anche comprendere i dati chiave che determinano le prestazioni della pompa. Di seguito sono riportati gli elementi fondamentali su cui concentrarsi:
Il punto di migliore efficienza (BEP) è la combinazione di portata e prevalenza alla quale la pompa funziona alla massima efficienza, che è anche il picco della curva E-Q e il punto di funzionamento più economico della pompa. Quando si seleziona una pompa, dare la priorità ai modelli in cui il punto di funzionamento richiesto (portata + prevalenza) del sistema è il più vicino possibile al BEP.
Il funzionamento della pompa lontano dal BEP comporta un aumento del consumo di energia, un'usura accelerata della girante e del motore e una durata utile ridotta della pompa. Ad esempio, una pompa con un BEP corrispondente a 60 gpm potrebbe subire una riduzione dell'efficienza del 20%-30% e un guasto prematuro quando funziona a 30 gpm (metà della portata BEP).
Il campo operativo (noto anche come campo delle prestazioni) si riferisce alla portata e all'intervallo di prevalenza entro i quali la pompa può funzionare in sicurezza senza danneggiare la girante, il motore o altri componenti. Questo intervallo è definito dalla portata e dalla prevalenza minima/massima della pompa e può essere visualizzato direttamente sulla curva H-Q.
I produttori in genere consigliano di far funzionare la pompa entro il 70%-120% del BEP per garantire un intervallo operativo sicuro. Il funzionamento al di fuori di questo intervallo può causare cavitazione, vibrazioni eccessive, surriscaldamento del motore e altri problemi.
La prevalenza di intercettazione è la prevalenza massima che la pompa può generare a portata zero (ovvero quando la valvola di scarico è chiusa), che è l'intersezione della curva H-Q e dell'asse verticale (asse Y). Comprendere la prevalenza di intercettazione è fondamentale per la progettazione del sistema: se la prevalenza statica del sistema supera la prevalenza di intercettazione della pompa, la pompa non riuscirà a fornire il fluido.
La portata massima è il flusso massimo che la pompa può erogare a prevalenza zero (ovvero, senza resistenza al flusso), che è l'intersezione della curva H-Q e dell'asse orizzontale (asse X). Questo valore aiuta a determinare se la pompa può soddisfare la richiesta di flusso massima del sistema.
Net Positive Suction Head (NPSH) è un parametro chiave per prevenire la cavitazione, un fenomeno distruttivo in cui si formano bolle di vapore nel fluido a causa di una pressione di aspirazione insufficiente, danneggiando i componenti della pompa. NPSH è la differenza tra la pressione del fluido all’aspirazione della pompa e la pressione del vapore del fluido.
La maggior parte delle curve delle pompe include una curva NPSH, che mostra l'NPSH minimo richiesto affinché la pompa funzioni senza cavitazione a diverse portate. Per evitare la cavitazione, l'NPSH disponibile del sistema deve essere maggiore dell'NPSH richiesto dalla pompa.
Non tutte le curve della pompa hanno la stessa forma: la loro forma dipende dal design della pompa e diverse forme di curva si adattano a diversi scenari applicativi. Di seguito sono riportate le tre forme di curva della pompa più comuni:
Una curva ripida indica che la pompa può generare una prevalenza elevata a portate basse. Questo tipo di curva è adatta per applicazioni ad alta pressione come sistemi di alimentazione di caldaie, pulizia ad alta pressione o processi industriali in cui il fluido passa attraverso tubi sottili o sistemi ad alta resistenza.
Una curva piatta significa che la pompa può fornire una portata elevata a una prevalenza bassa. È ideale per applicazioni a flusso elevato e a bassa resistenza come sistemi di irrigazione, torri di raffreddamento o sistemi di approvvigionamento idrico comunali.
Una curva che scende rapidamente indica che la pompa è soggetta a cavitazione a basse portate. Tali pompe richiedono un NPSH disponibile più elevato per funzionare in modo efficiente e sono adatte per applicazioni con portate stabili e pressione di aspirazione sufficiente.
Per sfruttare appieno le curve della pompa, segui questi suggerimenti pratici: ti aiuteranno a selezionare la pompa giusta e a ottimizzarne le prestazioni:
Per scegliere il giustopompa centrifuga, chiarire innanzitutto i requisiti del sistema, quindi abbinare i requisiti alle prestazioni della pompa utilizzando la curva della pompa. Di seguito è riportata una guida passo passo:
Dopo aver selezionato la pompa giusta, è possibile ottimizzarne le prestazioni utilizzando la curva della pompa per ridurre i costi e prolungare la durata. Di seguito sono riportate le strategie principali:
