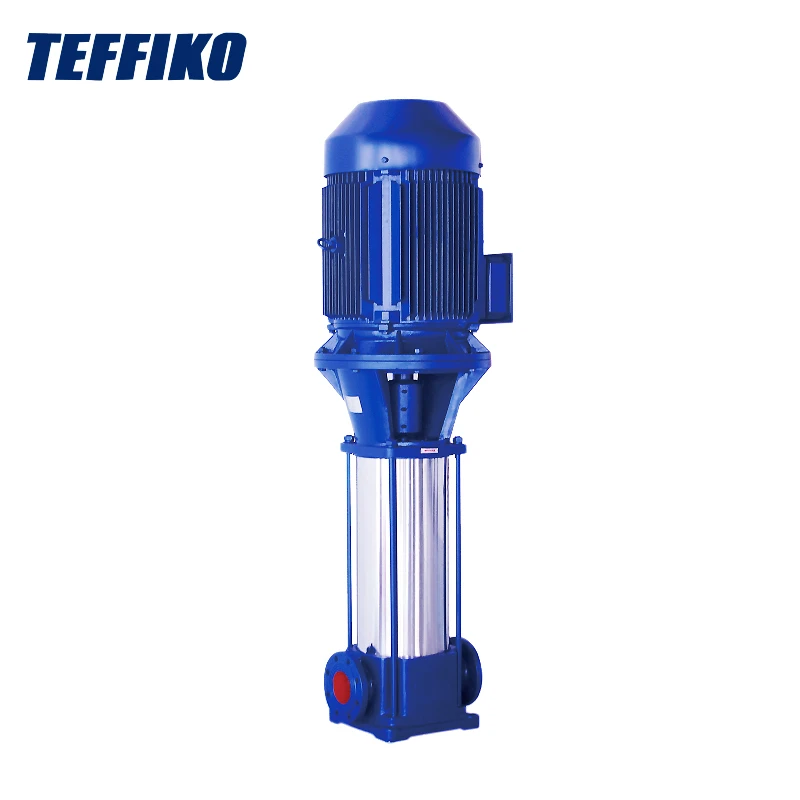

Pompa centrifuga verticale

La pompa centrifuga verticale di combattimento antincendio multistage è progettata verticalmente. La sua ingresso e uscita sono sulla stessa linea orizzontale con lo stesso diametro, consentendo che venga installato in condotte proprio come le valvole. Questa pompa combina i vantaggi dell'alta pressione delle pompe a più stadi, del risparmio spaziale delle pompe verticali e della facile installazione di pompe per tubazioni. Per mezzo di un eccellente modello idraulico, raggiunge un'elevata efficienza, il risparmio energetico e il funzionamento stabile. La guarnizione dell'albero utilizza guarnizioni meccaniche resistenti all'usura per prevenire perdite ed estendere la durata di servizio. Per servire meglio gli utenti, abbiamo sviluppato una struttura del corpo della pompa staccabile. Questa pompa non solo mantiene tutti i vantaggi dei prodotti tradizionali, ma semplifica notevolmente il processo di sostituzione di parti vulnerabili come le guarnizioni meccaniche, riducendo le difficoltà di funzionamento e manutenzione e garantire il funzionamento stabile dell'attrezzatura.

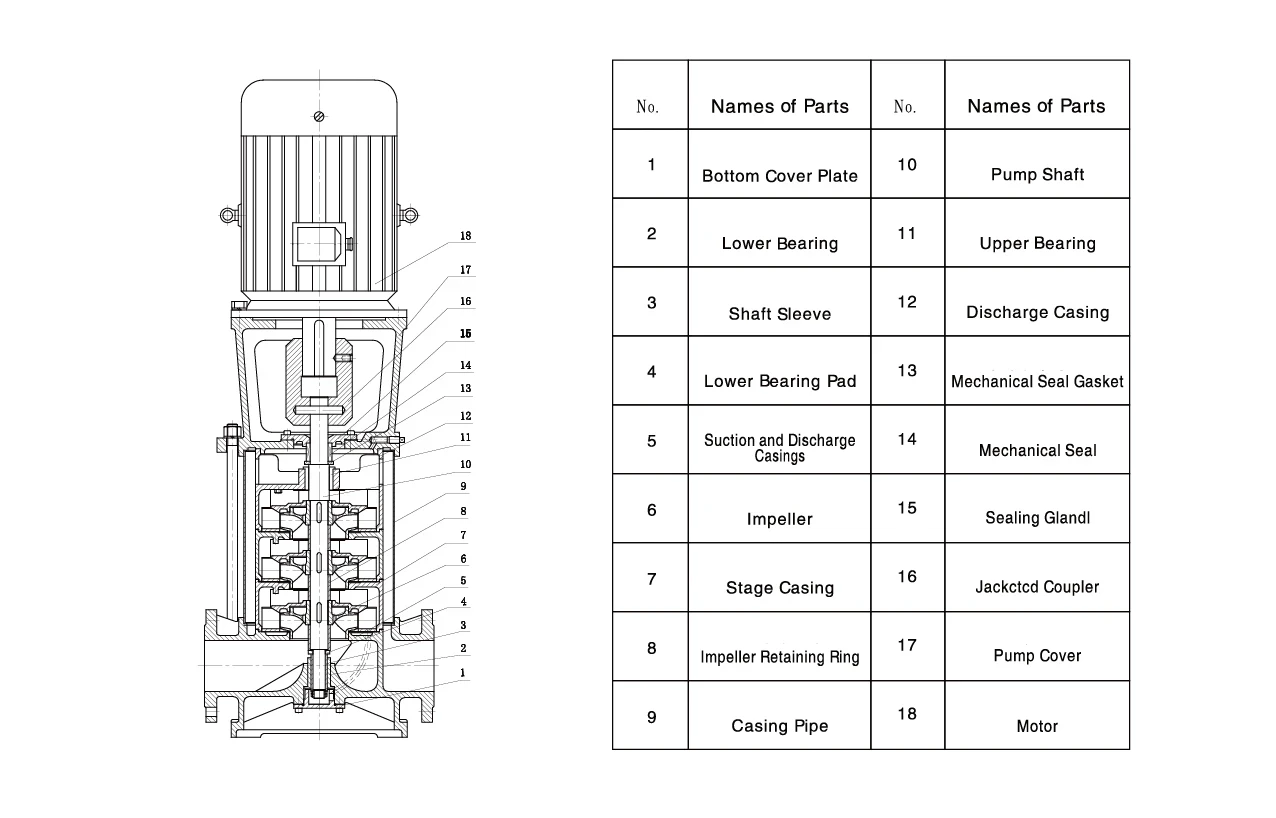

Diagramma della struttura della pompa centrifuga multi-stage verticale

Applicazioni principali

La pompa centrifuga multi-stage verticale è principalmente applicabile alla circolazione e alla pressurizzazione di acqua fredda e pulita a caldo in sistemi operativi ad alta pressione, approvvigionamento idrico parallelo di pompe multiple in edifici graduali, combattimento antincendio, acqua di alimentazione della caldaia e sistemi di acqua di raffreddamento e il trasporto di vari liquidi di pulizia.

Condizioni operative

Velocità di rotazione: 2960R/min

Portata: Q = 1,4 - 192m³/h; Head H ≤ 230m;

Tensione operativa: 380 V.

Temperatura ambiente: non superiore a 40 ° C

Altitudine: non superiore a 1000 m (se superata, la potenza del motore deve essere corretta)

Umidità relativa: ≤ 95%

Pressione di aspirazione della pompa: P1 ≤ 0,3 MPA

Pressione di uscita della pompa (cioè la pressione di aspirazione della pompa + la testa della pompa): P2 <2,5 MPA

Quanto sopra è l'ambito di utilizzo generale. Se supera l'intervallo di cui sopra, deve essere proposto prima di effettuare un ordine per un trattamento speciale.
