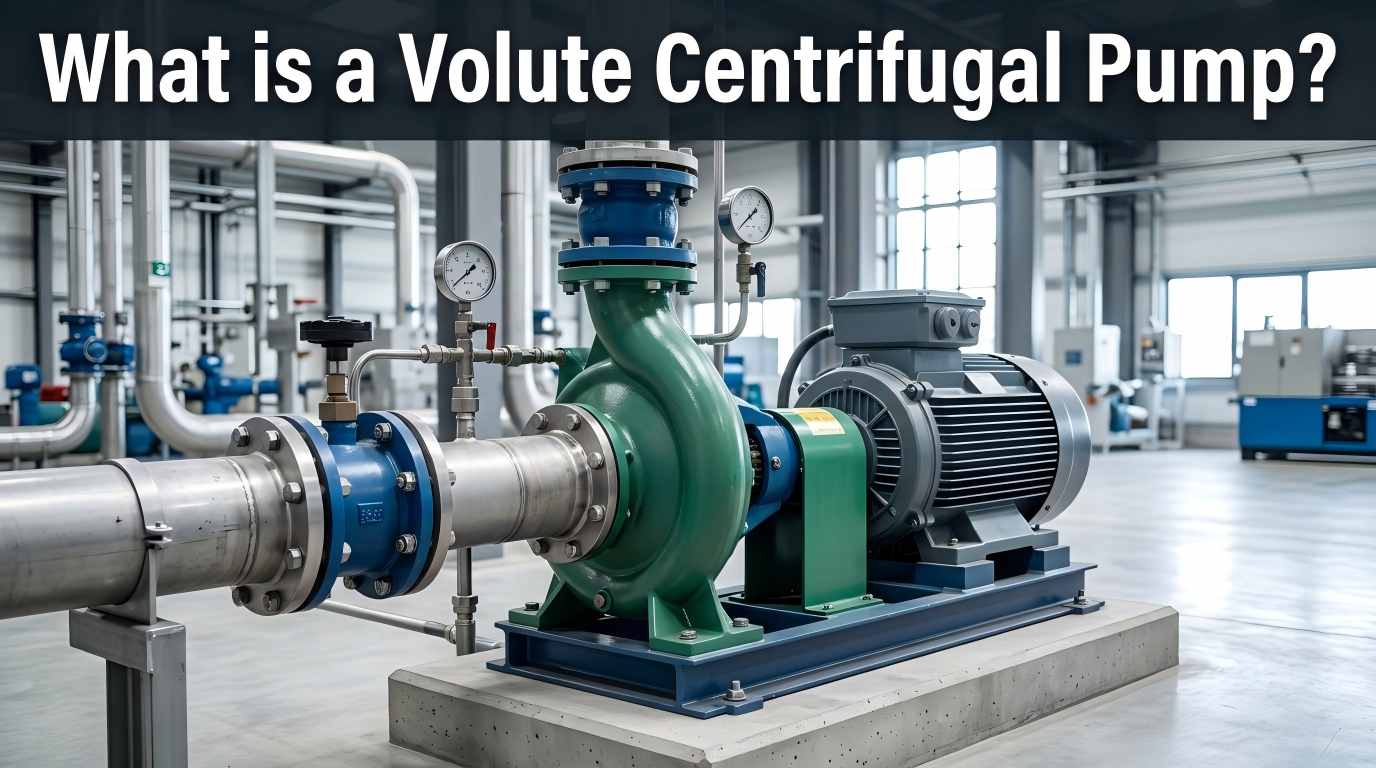

A pompa centrifuga a volutaè un tipo di pompa dinamica che converte l'energia meccanica in energia idraulica attraverso la rotazione di una girante e si basa su un corpo a spirale per un'efficiente erogazione del fluido. A differenza di altri tipi di pompe centrifughe, la sua caratteristica più importante è il corpo a forma di voluta (noto anche come corpo a spirale), che è il componente principale che la distingue da modelli come le pompe centrifughe a diffusore. Le pompe centrifughe a voluta sono caratterizzate da una struttura robusta, un costo relativamente basso, un funzionamento silenzioso e prestazioni affidabili, con un impatto minimo da corrosione ed erosione. Sono l'attrezzatura preferita per la maggior parte delle applicazioni di distribuzione di fluidi industriali e civili.
Il funzionamento stabile della pompa dipende dal coordinamento di vari componenti. I componenti principali e le loro funzioni sono i seguenti:
Una camera a spirale che circonda la girante con un'area della sezione trasversale che aumenta gradualmente dall'uscita della girante alla bocca di scarico. Le sue funzioni principali sono raccogliere fluidi ad alta velocità, ridurre la velocità e aumentare la pressione. La sua forma e dimensione influiscono direttamente sull'efficienza e sulla pressione della pompa. È diviso in voluta singola (la più utilizzata) e doppia voluta (bilancia la forza radiale e prolunga la durata).
Il "cuore" della pompa, un componente rotante con pale ricurve, collegato al motore tramite un albero della pompa. Ruota ad alta velocità per generare forza centrifuga, aspirando fluido e trasmettendo energia cinetica. I parametri della pala (forma, quantità, angolo) determinano la portata, la prevalenza e l'efficienza della pompa.
L'albero della pompa trasmette l'energia meccanica dal motore alla girante. I cuscinetti supportano la rotazione dell'albero della pompa, mantengono la coassialità e riducono l'attrito. Per condizioni di lavoro ad alta temperatura e alta pressione, sono necessari radiatori dell'olio per prevenire il deterioramento dell'olio e prolungare la durata dei cuscinetti.
Previene la perdita di fluido e l'ingresso di aria esterna per evitare la cavitazione. I tipi comuni includono tenute meccaniche e tenute a baderna. L'abbinamento con sistemi di tenuta ausiliari può migliorare l'affidabilità e la manutenzione può fare riferimento agli standard API 682.
Al centro della voluta è posta la bocca di aspirazione per l'aspirazione del fluido; la porta di scarico si trova all'estremità della voluta per fornire fluido pressurizzato. Le dimensioni e la forma di entrambi influiscono sulla resistenza del fluido e sull'efficienza della pompa.
Il processo di lavoro è di conversione energetica continua, suddiviso in 4 fasi principali:
Il motore fa ruotare la girante ad alta velocità, formando un'area di bassa pressione al centro della girante. Il fluido viene aspirato nella pompa grazie alla differenza di pressione.
Mentre la girante ruota continuamente, le pale spingono il fluido a muoversi radialmente, aumentando significativamente la velocità del flusso e l'energia cinetica del fluido.
Il fluido ad alta velocità entra nell'involucro a spirale, dove il passaggio del flusso allargato riduce la velocità del flusso, convertendo l'energia cinetica in energia di pressione per ottenere un'erogazione ad alta pressione.
Il fluido pressurizzato viene scaricato attraverso l'apertura di scarico. Con la rotazione continua della girante si completa l'erogazione continua.
La struttura a voluta si adatta alle caratteristiche del flusso del fluido, riducendo la perdita di turbolenza. L'efficienza in condizioni di progetto raggiunge il 70%–90%, con distribuzione uniforme della velocità del flusso.
Meno componenti principali, facilità di lavorazione e installazione, nessun meccanismo di trasmissione complesso, basso tasso di guasto, nessuna necessità di valvole di ritegno di ingresso e uscita e bassi costi di manutenzione.
Può essere progettato con diverse specifiche in base alle condizioni di lavoro, adatto a vari fluidi come acqua pulita, liquami e mezzi chimici e adattabile a condizioni di lavoro a temperatura normale, alta temperatura e alta pressione.
Design integrato, dimensioni ridotte e peso leggero, adatto a scenari di spazio limitato e facile da integrare nei sistemi di consegna esistenti.
Bassi costi di produzione, comoda sostituzione delle parti soggette ad usura, risparmio energetico grazie al funzionamento efficiente, adatto a scenari di consegna di grandi flussi.
Le pompe centrifughe a voluta sono una scelta affidabile per la distribuzione di fluidi industriali grazie ai loro vantaggi idrodinamici. Tuttavia, la loro effettiva efficienza energetica è influenzata da dettagli quali la selezione dei materiali e la produzione. Teffiko sviluppa soluzioni stabili ed efficienti per la distribuzione dei fluidi attraverso precise attività di ricerca e sviluppo e test rigorosi. Benvenuti a consultare o ordinare:www.teffiko.com
