Cos'è una pompa centrifuga ad aspirazione finale?

Nel trasferimento di fluidi industriali, negli impianti HVAC e nei sistemi di approvvigionamento idrico municipale, troverai sempre un'apparecchiatura familiare: la pompa centrifuga ad aspirazione assiale.

Cos'è una pompa centrifuga ad aspirazione finale?

Una pompa centrifuga ad aspirazione assiale, come suggerisce il nome, è una pompa centrifuga monostadio ad aspirazione singola in cui il liquido entra assialmente dal lato del corpo della pompa e viene scaricato radialmente dalla parte superiore del corpo della pompa dopo essere stato accelerato dalla girante.

Nel settore è anche conosciuta come pompa ad aspirazione assiale orizzontale. La sua caratteristica più importante è il design estraibile sul retro. Questo design consente al personale di manutenzione di estrarre i componenti rotanti (inclusi girante, albero, guarnizioni, ecc.) direttamente per la manutenzione senza rimuovere le tubazioni di ingresso e uscita. Per gli ingegneri, ciò significa tempi di inattività minimi e bassi costi di manutenzione.

Principio di funzionamento di una pompa centrifuga ad aspirazione finale

Il principio di funzionamento di una pompa centrifuga ad aspirazione finale è semplice, segue la logica di base della maggior parte delle pompe centrifughe, con particolare attenzione al suo design unico di aspirazione finale. Ecco una chiara spiegazione passo passo:

1. Aspirazione fluidi:La pompa aspira il fluido attraverso la porta di aspirazione all'estremità del corpo della pompa (di fronte al motore) e il fluido scorre direttamente nell'occhio della girante rotante.
2. Generazione della forza centrifuga:Azionata dal motore, la girante ruota e la forza centrifuga spinge il fluido dal centro della girante verso il bordo esterno, aumentando la velocità e la pressione del fluido.
3. Scarico del fluido:Il fluido ad alta velocità entra nel corpo della pompa (noto anche come voluta), che ha una forma che si espande gradualmente per rallentare il fluido e convertire l'energia cinetica in energia di pressione statica. Il fluido viene quindi scaricato attraverso l'apertura di scarico sul lato del corpo della pompa nella posizione desiderata (come tubazioni, serbatoi di stoccaggio, ecc.).
4. Funzionamento continuo:Finché il motore funziona continuamente, il processo sopra descritto si ripete continuamente, ottenendo un trasferimento di fluido stabile e continuo. Il design dell'estremità di aspirazione garantisce un ingresso fluido del fluido, riducendo la turbolenza e migliorando l'efficienza operativa.

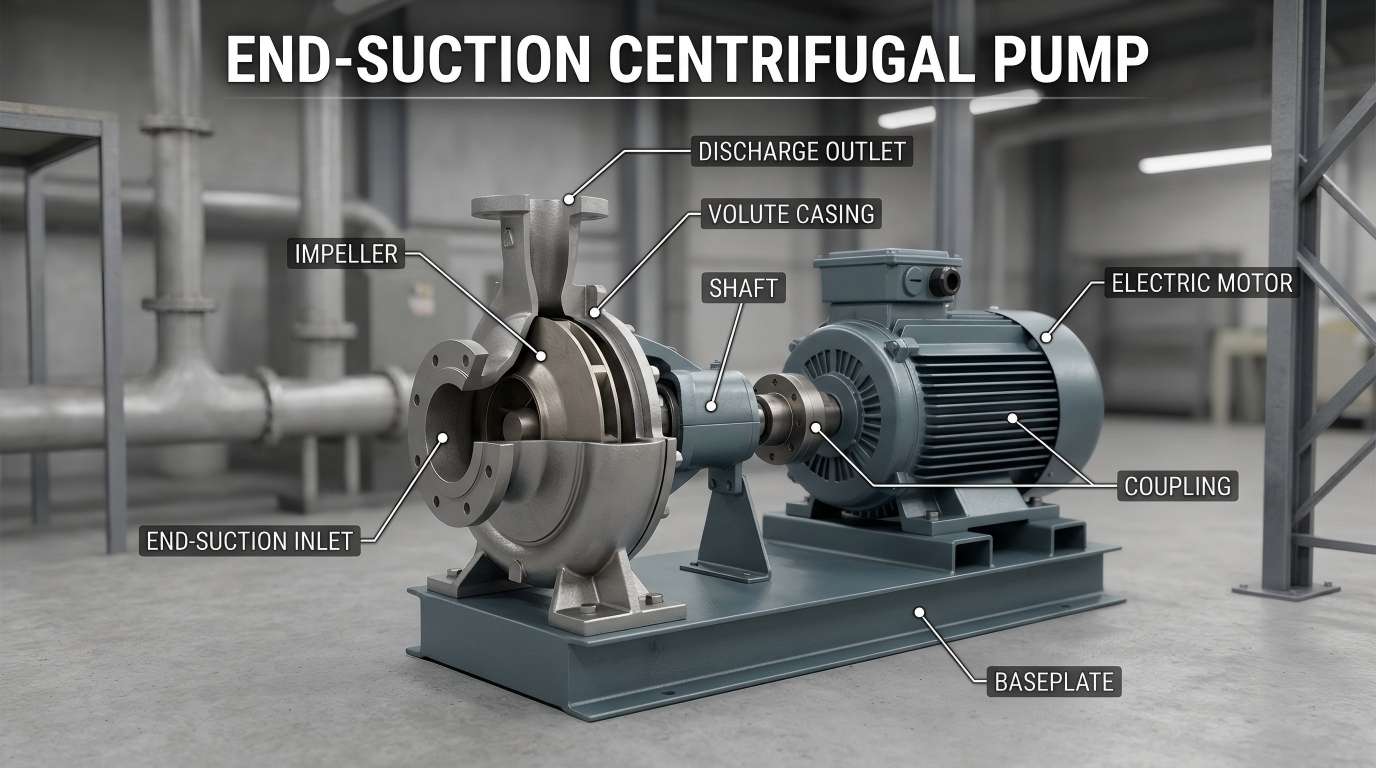

Componenti chiave di una pompa centrifuga ad aspirazione finale

Per aiutarti a comprendere meglio il principio di funzionamento di una pompa centrifuga ad aspirazione assiale, i suoi componenti principali sono suddivisi e spiegati in un linguaggio semplice di seguito:

• Girante:Un componente rotante simile ad un "ventilatore" utilizzato per generare forza centrifuga. Solitamente è realizzato in metallo (acciaio inox, ghisa) o plastica, a seconda del tipo di fluido da trasferire.
• Corpo pompa (voluta):L'involucro esterno che racchiude la girante, sagomato per raccogliere il fluido scaricato dalla girante, rallentare il fluido e aumentare la pressione prima dello scarico.
• Porta di aspirazione:Un'apertura all'estremità del corpo della pompa attraverso la quale il fluido entra nel corpo della pompa. Solitamente è dotato di flangia (con bordo rialzato) per un facile collegamento alle tubazioni.
• Porta di scarico:Un'apertura sul lato del corpo della pompa attraverso la quale il fluido esce dal corpo della pompa. È inoltre dotato di una flangia per convogliare il fluido nel sistema di tubazioni.
• Lancia:Un componente a forma di asta che collega la girante e il motore, responsabile della trasmissione della potenza dal motore alla girante e della rotazione della girante.
• Sigilli:Evitare perdite di fluido dallo spazio tra l'albero (tra il corpo della pompa e il motore). I tipi comuni includono tenute meccaniche e tenute a baderna.

Ampia gamma di applicazioni

• HVAC:Le pompe ad aspirazione assiale sono la principale fonte di energia per la circolazione dell'acqua refrigerata e i sistemi di raffreddamento dell'acqua negli edifici di grandi dimensioni.
• Approvvigionamento idrico industriale e pressurizzazione:Utilizzato per il trasferimento di acqua pulita, sistemi di pressurizzazione e acqua di alimentazione delle caldaie negli stabilimenti.
• Sistemi di protezione antincendio:Speciali pompe di aspirazione assiale antincendio forniscono un flusso d'acqua stabile ad alta pressione in caso di emergenza.
• Irrigazione agricola:Ampiamente utilizzato nell'irrigazione e nel drenaggio dei terreni agricoli grazie alla sua ampia portata.

Riepilogo

La pompa centrifuga ad aspirazione finale è una soluzione affidabile ed economica per la maggior parte delle esigenze di trasferimento dei fluidi. La sua struttura semplice, la facile manutenzione e l'ampia applicazione lo rendono popolare tra ingegneri, gestori di strutture e proprietari di immobili.
