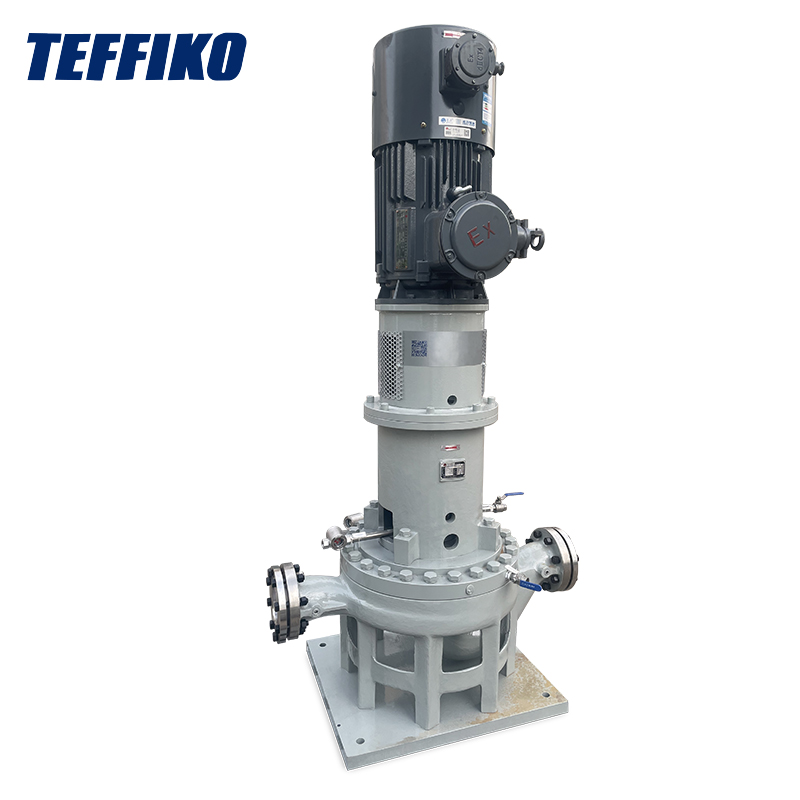

La pompa centrifuga OH3: la scelta migliore per gli spazi ristretti

ILPompa centrifuga OH3mi ha lasciato una profonda impressione: puoi individuarlo ovunque, dagli scaffali delle raffinerie di petrolio e dagli affollati ponti delle piattaforme offshore ai sistemi di condutture ad alta pressione delle centrali elettriche. Ciò che la distingue dagli altri modelli di pompe sono le sue caratteristiche affidabili e durevoli: un design verticale che consente di risparmiare spazio, una struttura modulare per un facile montaggio e smontaggio e la capacità di resistere alle alte temperature, alle alte pressioni e ai fluidi corrosivi. È come se fosse stato progettato appositamente per risolvere i problemi più comuni in ambito industriale. Di seguito, analizzerò i suoi componenti principali, il principio di funzionamento effettivo e il modo in cui questi progetti si adattano alle condizioni operative reali della fabbrica.

I. Componenti strutturali principali

Le prestazioni dell'OH3 non sono chiacchiere vuote: ogni componente è progettato con precisione per colpire i punti critici industriali. Analizziamoli uno per uno:

1.1 Staffa portante modulare verticale

A differenza delle pompe orizzontali come la OH1, che integrano il corpo del cuscinetto con il corpo della pompa, la OH3 adotta una staffa del cuscinetto modulare indipendente montata verticalmente sopra il corpo della pompa. Questo design rappresenta una svolta rivoluzionaria per gli scenari industriali:

• Capacità di carico di massimo livello: la staffa del cuscinetto è realizzata in ghisa per impieghi gravosi o ferro duttile, con uno spessore minimo della parete di 15 mm, pienamente in grado di resistere ai carichi degli ugelli specificati dallo standard API 610. Non l'ho mai visto soffrire di disallineamento dell'albero a causa dell'espansione termica, della contrazione o delle vibrazioni della tubazione: la sua stabilità è eccezionale.
• Manutenzione semplice: ospita all'interno un set di cuscinetti a rulli cilindrici a doppia fila "back-to-back", in grado di resistere sia alle forze radiali che assiali. Soprattutto, non è necessario smontare le tubazioni di ingresso e di uscita; è sufficiente rimuovere la staffa del cuscinetto dalla parte superiore per l'ispezione e la riparazione, riducendo notevolmente i tempi di fermo macchina.

1.2 Girante monostadio e corpo a doppia voluta

La combinazione della girante e della voluta è un abbinamento perfetto, ottimizzato attraverso la fluidodinamica computazionale (CFD). Tutti i modelli con diametro ≥ DN80 sono dotati di serie di una doppia voluta: questa piccola modifica raddoppia l'efficienza e la stabilità:

• Girante robusta e dal design raffinato: disponibile in acciaio inossidabile 316L o Hastelloy, offre un'eccellente resistenza alla corrosione. Le pale curvate all'indietro riducono al minimo la turbolenza del fluido, garantendo un'efficienza di trasferimento energetico sorprendentemente elevata. È fissato solo a un'estremità dell'albero della pompa con un dado di bloccaggio e non subisce movimenti assiali durante il funzionamento: l'ho controllato appositamente durante la manutenzione e rimane saldamente in posizione anche in caso di uso intenso.
• La doppia voluta risolve un problema chiave: le normali volute singole generano forze radiali sbilanciate in condizioni di flusso elevato, che nel tempo usurano l'albero e i cuscinetti. Tuttavia, la doppia voluta dell'OH3 divide il fluido in due percorsi attraverso canali di flusso simmetrici, compensando il 90% delle forze radiali, riducendo significativamente la deflessione dell'albero e l'usura dei cuscinetti: in base alla mia esperienza, questo può prolungare la durata della pompa di diversi anni.

1.3 Sistema di tenuta conforme API 682

Le perdite rappresentano un rischio fatale durante il trasporto di fluidi ad alta pressione, tossici o ad alta temperatura, ma il sistema di tenuta dell'OH3 elimina completamente questo problema:

• Configurazione di base stabile e affidabile: viene fornita standard con una tenuta meccanica single-end, con facce di tenuta in carburo di silicio-grafite. Sebbene non sia sofisticato, è pienamente sufficiente per i mezzi non pericolosi. L'ho utilizzato continuamente per mesi senza problemi di perdite.
• Opzione di aggiornamento altamente mirata: per il trasporto di sostanze tossiche o altamente corrosive, può essere aggiornata a una tenuta meccanica a doppia estremità con un sistema di fluido isolante, che controlla le perdite a ≤5 ml/h - molto inferiore alla soglia di 20 ml/h delle tradizionali tenute a baderna. Un tale margine di sicurezza è rassicurante quando si maneggiano sostanze pericolose.

1.4 Progettazione della connessione diretta della tubazione verticale

Il design "collegamento diretto alla pipeline" è un vero toccasana per spazi ristretti e esigenze di risparmio energetico. Le flange di ingresso e uscita sono perfettamente allineate con la linea centrale della tubazione, eliminando la necessità di basi di montaggio aggiuntive, e i vantaggi sono evidenti fin dal primo giorno di utilizzo:

• Eccezionale utilizzo dello spazio: il modello DN200 ha un'altezza della pompa di soli 1,0-1,5 metri, riducendo lo spazio a pavimento del 60% rispetto alle pompe orizzontali con la stessa portata. Questo vantaggio è fondamentale sulle piattaforme offshore o sui pipe rack di raffinerie affollati: può essere installato in luoghi inaccessibili ad altri modelli di pompe.
• Significativo effetto di risparmio energetico: un minor numero di gomiti nella tubazione riduce la perdita di pressione e l'uso a lungo termine può ridurre il consumo energetico dell'intero sistema del 5%-8%. Anche se i risparmi iniziali sui costi non sono sostanziali, si sommano nel tempo, rendendo il tutto una piacevole sorpresa per i manager di fabbrica attenti ai costi.

II. Principio di funzionamento dettagliato

Fondamentalmente, l'OH3 funziona in base alla forza centrifuga, ma ogni collegamento di trasporto del fluido è stato ottimizzato per soddisfare i requisiti di alta pressione ed elevata stabilità. Lo analizzerò passo dopo passo in un linguaggio semplice:

Passaggio 1: aspirazione del fluido

Il fluido entra nella pompa attraverso la flangia di ingresso direttamente collegata. Il preciso allineamento tra la flangia e la tubazione garantisce un flusso fluido del fluido (nessuna turbolenza disordinata) e la parete interna lucida del canale di flusso in ingresso riduce la resistenza all'attrito. Ciò garantisce che il fluido fluisca in modo uniforme verso la girante: ho notato che raramente presenta cavitazione, un problema comune con le pompe più economiche.

Passaggio 2: trasferimento di energia da parte della girante

Il motore fa ruotare l'albero della pompa attraverso un giunto flessibile, facendo girare la girante ad una velocità elevata di 1450-2900 giri al minuto. La forza centrifuga spinge il fluido dal centro della girante verso i suoi bordi e, quando il fluido passa attraverso le pale curve all'indietro, sia la velocità che la pressione aumentano contemporaneamente. Questo passaggio è l’anello fondamentale nella conversione dell’energia meccanica del motore in energia del fluido ed è la chiave per il funzionamento della pompa.

Passaggio 3: conversione della pressione nella doppia voluta

Il fluido ad alta velocità entra quindi nella doppia voluta. L'area della sezione trasversale del canale di flusso a spirale della voluta si espande gradualmente, rallentando il fluido e convertendo la maggior parte della sua energia cinetica in pressione statica (un processo chiamato "diffusione"). Il design simmetrico garantisce una distribuzione uniforme della pressione, compensando le forze radiali e mantenendo la rotazione regolare dell'albero della pompa, senza oscillazioni anche a pieno carico.

Fase 4: sigillatura e scarico del fluido

Prima di essere scaricato attraverso la flangia di uscita, il fluido attraversa il sistema di tenuta meccanica. Sotto l'azione di una molla, gli anelli di tenuta fissi e rotanti si incastrano strettamente tra loro, formando una barriera ermetica. Anche durante il trasporto di fluidi ad alta pressione, non ho mai riscontrato problemi di perdite. Infine, il fluido pressurizzato entra nella tubazione a valle per soddisfare le esigenze dei processi successivi.

Passaggio 5: supporto stabile dei cuscinetti e del sistema di alberi

Durante il funzionamento della pompa, i cuscinetti a rulli a doppia fila nella staffa dei cuscinetti modulari supportano continuamente l'albero rotante della pompa, assorbendo le forze radiali generate dal flusso del fluido e le forze assiali generate dalla spinta della girante. Il sistema di lubrificazione a sbattimento integrato mantiene i cuscinetti freschi: l'ho visto funzionare a 425°C senza surriscaldarsi. Inoltre, richiede una manutenzione minima; è sufficiente controllare il livello del lubrificante durante le ispezioni di routine.

III. Confronto con altre pompe della serie OH

Per dimostrare in modo intuitivo i vantaggi dell'OH3, lo confrontiamo con altre due comuni pompe della serie OH (OH1 e OH2) secondo lo standard API 610:

Conclusione

Per esperienza personale, posso affermare con sicurezza che l’OH3 non è solo un prodotto maturo conforme allo standard API 610, ma riflette anche la profonda conoscenza di Teffiko dell’affidabilità industriale e dei dettagli ingegneristici. Non ha caratteristiche fantasiose o inutili: ogni componente ha uno scopo pratico, risolvendo efficacemente problemi come risparmio di spazio, facilità di manutenzione, resistenza a condizioni estreme e prevenzione delle perdite.

Certo, non è l’opzione più economica sul mercato e ho scoperto che la staffa con cuscinetti modulari è effettivamente un po’ pesante. Tuttavia, la sua affidabilità è più che sufficiente a compensare il costo dell’investimento iniziale. Teffiko non si limita a vendere attrezzature: fornisce consulenza professionale sulla selezione e supporto per l'intero ciclo di vita. Ho consultato più volte il loro team con domande e ho sempre ricevuto risposte rapide. Questo modello cooperativo consente alle fabbriche di funzionare in modo continuo e senza intoppi.
