Nel campo del trasporto di fluidi industriali, la selezione di pompe centrifughe influisce direttamente sull'efficienza del sistema e sulla stabilità operativa. OH1 e OH2, come tipi strutturali comuni di pompe centrifughe, sebbene entrambi appartengano alla categoria delle pompe centrifughe orizzontali a singolo stadio, hanno differenze significative nei concetti di progettazione e nelle applicazioni pratiche. Di seguito è riportata un'analisi di quattro dimensioni: progettazione strutturale, parametri delle prestazioni, scenari applicabili e costi di manutenzione.
ILPompa centrifuga OH1Adotta un design a sbalzo, con la girante direttamente montata sull'estremità estesa dell'albero del motore e supportata solo dal cuscinetto del motore. Questa struttura elimina la necessità di una scatola di cuscinetti indipendente per il corpo della pompa, con conseguente dimensione assiale complessiva più compatta, che è adatta per ambienti di installazione con spazio limitato. Tuttavia, la struttura a sbalzo fa sì che la forza assiale sulla girante sia completamente sostenuta dal cuscinetto del motore, che è soggetta ad accelerare l'usura del cuscinetto durante il funzionamento a lungo termine.

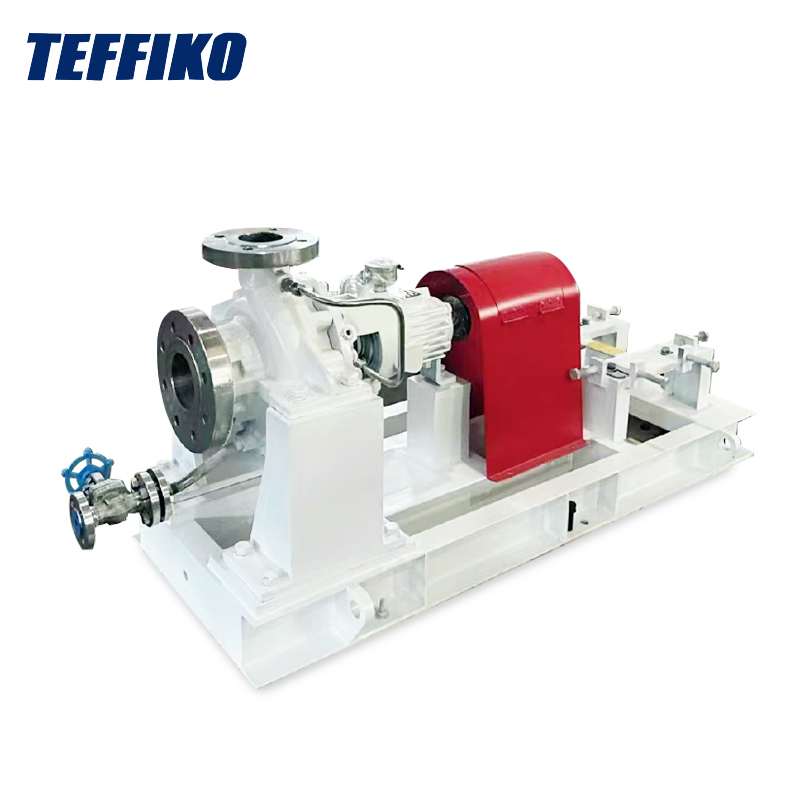

ILPompa centrifuga OH2è dotato di una scatola di cuscinetti indipendente e la girante è supportata sia dal cuscinetto della pompa che dal cuscinetto del motore su entrambi i lati, formando una struttura a doppio supporto. Questo design s
Bilancia specificamente la forza assiale attraverso il cuscinetto di spinta nella scatola del cuscinetto, riducendo significativamente il carico sul cuscinetto del motore e la stabilità operativa è significativamente migliorata, ma il volume complessivo è maggiore di quello del tipo OH1.
A causa delle limitazioni strutturali, la pressione di lavoro nominale della pompa centrifuga OH1 di solito non supera 1,6 MPA, rendendolo adatto a scenari di trasporto a medio e bassa pressione; Il tipo OH2, attraverso un supporto per cuscinetti e una progettazione di tenuta migliorata, può resistere a una pressione di oltre 2,5 milioni ed è più adatto per sistemi di tubazioni ad alta pressione.
Nella stessa condizione di portata, la curva di efficienza della pompa centrifuga OH2 è più piatta e l'efficienza decade più lentamente quando si discosta dalle condizioni di lavoro del design; Il tipo OH1 ha una maggiore efficienza vicino alla condizione di lavoro nominale, ma la sua adattabilità a condizioni di lavoro variabili è più debole.
Poiché la pompa centrifuga OH1 non ha una scatola di cuscinetti indipendente, la sostituzione del cuscinetto richiede lo smontare la connessione tra il motore e il corpo della pompa e l'ora di lavoro di manutenzione singola è più lunga; Tuttavia, la sua struttura è semplice e il costo dei pezzi di ricambio è inferiore. Sebbene il tipo OH2 abbia una scatola del cuscinetto progettata in modo indipendente, che rende la manutenzione giornaliera più comoda e consente la sostituzione separata del cuscinetto finale della pompa, il costo di acquisto di cuscinetti e tenute speciali è relativamente più elevato. Quando si seleziona il tipo, è necessario considerare in modo completo il ciclo di funzionamento delle apparecchiature e il budget di manutenzione.
Il tipo OH1, con la sua struttura semplice, è più adatto a "condizioni di luce" come l'approvvigionamento e il drenaggio delle acque urbane, l'irrigazione agricola, che comportano bassa pressione e un flusso ridotto. I suoi bassi costi di acquisto e manutenzione possono dare il gioco completo al suo valore, rendendolo una scelta efficace. Tuttavia, in ambienti ad alta sollevamento e ad alta velocità, la durata del cuscinetto sarà significativamente ridotta a causa del difetto a sbalzo. Il tipo OH2, con il suo design di supporto, è diventato una scelta affidabile a lungo termine per "condizioni di servizio pesante" come i processi ad alta pressione chimica e l'approvvigionamento dell'acqua della caldaia delle piante elettriche. Non solo la sua durata di servizio ad alto carico si estende di oltre il 50% rispetto al tipo OH1, ma anche la guarnizione dell'albero riduce le perdite a causa della deflessione di piccoli alberi e può ridurre il danno da fatica delle condutture e delle basi in virtù della sua caratteristica a bassa vibrazione.
Per pompe centrifughe di alta qualità e supporto professionale, potresti voler conoscereTeffiko(sito web:www.teffiko.com). Investire in prodotti e servizi appropriati può garantire un funzionamento regolare, migliorare l'efficienza e darti tranquillità.
