Nel grande panorama delle macchine a fluido,Teffikoè da tempo profondamente impegnata nel settore delle pompe centrifughe.Pompe centrifugheoccupano una posizione dominante grazie alla loro struttura semplice e all'ampia gamma di applicazioni. Sebbene esista un'ampia varietà di pompe centrifughe, che vanno dalle pompe di aumento pressione domestiche in miniatura alle gigantesche stazioni di drenaggio industriali con aspetti molto diversi, i loro "organi" principali sono sorprendentemente simili quando i loro involucri vengono rimossi.
Oggi condurremo un'analisi approfondita dei dettagli strutturali e della logica evolutiva delle pompe centrifughe combinando le classiche pompe di tipo B, le moderne pompe IS e le pompe a doppia aspirazione a grande portata.

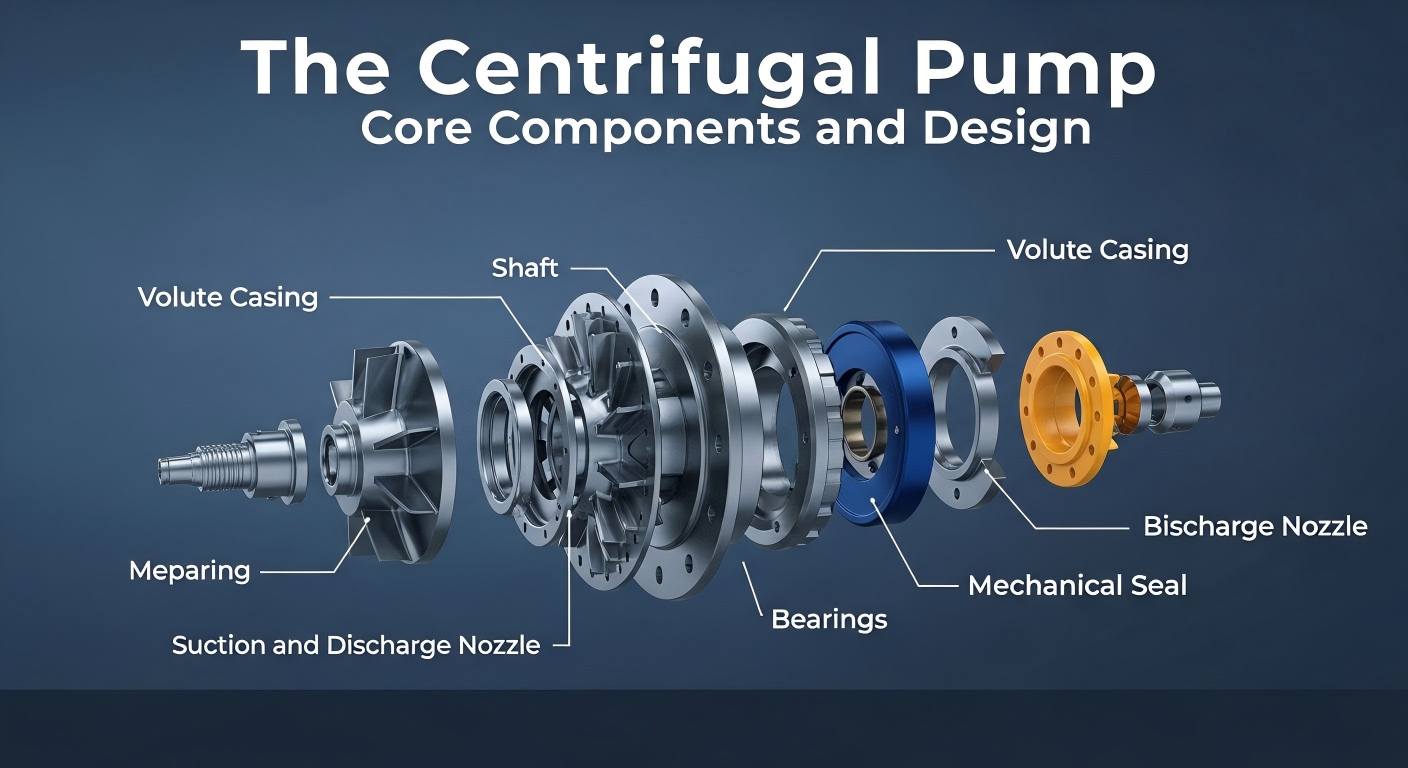

Indipendentemente dalle varianti del tipo di pompa, i seguenti componenti principali costituiscono la struttura di base delle pompe centrifughe:
Dopo aver compreso la struttura generale delle pompe centrifughe, esploriamo ulteriormente diversi tipi comuni di pompe centrifughe, ciascuna con un design strutturale mirato per adattarsi alle diverse condizioni di lavoro.
La pompa di tipo B è un classico design della pompa centrifuga, caratterizzata da un'estremità della pompa supportata da cuscinetti all'interno della staffa, mentre l'estremità dotata della girante si estende a sbalzo fuori dalla staffa. In base alla combinazione del corpo pompa e del coperchio pompa, le pompe di tipo B si dividono in tipologie ad apertura frontale e ad apertura posteriore. Il design ad apertura posteriore offre vantaggi significativi durante la manutenzione: la staffa insieme alla girante può essere rimossa semplicemente allentando il dado del raccordo della staffa, senza smontare le tubazioni di ingresso e uscita della pompa, semplificando notevolmente il processo di manutenzione. La maggior parte della forza assiale delle pompe di tipo B è bilanciata dai fori di bilanciamento sulla girante, mentre la forza rimanente è sopportata dai cuscinetti. Questo tipo di pompa è semplice nella struttura, affidabile nel funzionamento, facile da produrre e mantenere e altamente adattabile, quindi un tempo era ampiamente utilizzato.
La pompa IS è la tradizionale pompa centrifuga monostadio ad aspirazione singola che sta gradualmente sostituendo le pompe di tipo B. È stato ottimizzato sulla base delle pompe di tipo B per migliorare l'efficienza energetica e la comodità. Il diametro della porta di aspirazione della girante delle pompe IS è solitamente maggiore e anche le porte di aspirazione e di scarico del corpo della pompa sono state migliorate, con il corpo della pompa direttamente supportato sulla base. Rispetto alle pompe di tipo B con le stesse prestazioni, le pompe IS hanno una potenza nominale inferiore, riflettendo le loro caratteristiche di risparmio energetico. Le pompe IS adottano inoltre una struttura ad apertura posteriore, con ulteriore comodità di manutenzione: le parti rotanti possono essere ritirate per la manutenzione rimuovendo il collegamento intermedio del giunto prolungato, senza smontare corpo pompa, tubazioni e motore. Le pompe IS sono adatte per l'approvvigionamento e il drenaggio di acque industriali e urbane, nonché per l'irrigazione agricola, e possono trasportare acqua pulita o liquidi con proprietà fisiche e chimiche simili all'acqua pulita, con una temperatura non superiore a 80°C.
La pompa centrifuga monostadio a doppia aspirazione è strutturalmente equivalente alla combinazione di due giranti delle pompe di tipo B, con il liquido che entra simultaneamente da entrambi i lati sinistro e destro della girante, rendendo la sua portata molto maggiore di quella di una pompa a singola aspirazione della stessa dimensione. Il suo rotore è supportato su entrambe le estremità e il corpo della pompa è solitamente del tipo a voluta divisa orizzontalmente, con due camere di aspirazione semielicoidali che formano una struttura divisa insieme al corpo della pompa. Questo design non solo gestisce grandi portate ma bilancia anche da sola la forza assiale della pompa grazie all'ingresso simmetrico del liquido nella girante, eliminando la necessità di un ulteriore dispositivo di bilanciamento della forza assiale. A parità di portata, le pompe a doppia aspirazione hanno generalmente una migliore resistenza alla cavitazione rispetto alle pompe a singola aspirazione, il che è particolarmente importante per il trasporto di liquidi facilmente vaporizzati o in condizioni di elevata altezza di aspirazione. Il dispositivo di tenuta dell'albero della pompa adotta principalmente una tenuta a baderna, con un anello di tenuta dell'acqua installato nel premistoppa per il raffreddamento e la lubrificazione mediante l'introduzione di acqua pressurizzata.
Dalla robusta durata delle pompe di tipo B, alla precisione a risparmio energetico delle pompe IS e alle magnifiche prestazioni delle pompe a doppia aspirazione, l'evoluzione strutturale delle pompe centrifughe si è sempre incentrata sui due temi centrali dell'efficienza e della praticità di manutenzione. Diversi tipi di pompe centrifughe, basate sulla struttura generale del nucleo, hanno le proprie caratteristiche strutturali e vantaggi applicativi per soddisfare le esigenze di diversi scenari industriali.Teffikocontinuerà a potenziare la ricerca e sviluppo e l'applicazione di pompe centrifughe con tecnologia professionale.
