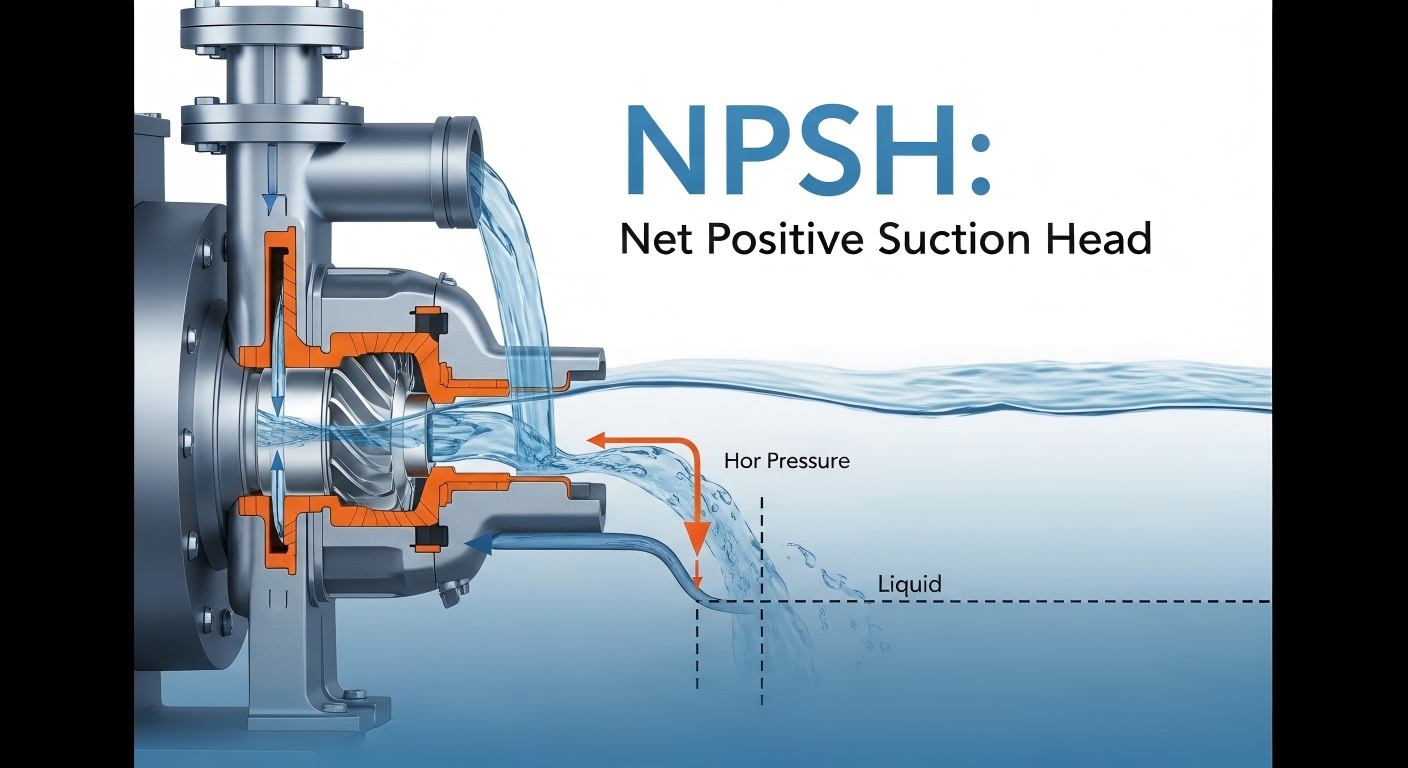

Se stai operando o progettando apompa centrifugasistema, NPSH (Net Positive Suction Head) è un termine che semplicemente non puoi evitare. Non si tratta solo di un parametro fisico, ma di una linea di demarcazione fondamentale che determina se la vostra pompa funzionerà senza problemi per decenni o verrà rottamata a causa della cavitazione in pochi mesi.
L'NPSH si riferisce all'effettiva energia di sovrappressione effettivamente posseduta dal liquido all'ingresso di una pompa centrifuga. La sua funzione principale è superare la resistenza al flusso e prevenire la vaporizzazione del liquido ed è comunemente misurata in metri di colonna d'acqua (m) o piedi di colonna di liquido (ft).
Quando è in funzione una pompa centrifuga, all'ingresso della girante si forma una zona di bassa pressione a causa del flusso ad alta velocità del fluido. Se la pressione qui scende al di sotto della pressione del vapore saturo del liquido, il liquido vaporizza istantaneamente, generando un gran numero di bolle di vapore. Quando le bolle fluiscono con il fluido nella zona ad alta pressione della girante, collassano e implodono rapidamente. Questo fenomeno è noto come cavitazione: la modalità di guasto più distruttiva delle pompe centrifughe. L'esistenza dell'NPSH serve a mantenere la linea di fondo della pressione e prevenire il verificarsi di cavitazione.
Confondere questi due concetti è la causa numero uno di errata selezione nei siti di ingegneria e nelle ricerche su Google. Per garantire la sicurezza della pompa, la loro relazione deve essere chiaramente compresa.
Quanta energia può effettivamente fornire il sistema?
L'NPSHA è interamente determinato dalle condizioni di installazione e non ha nulla a che fare con la marca della pompa. Dipende dai seguenti fattori:
Quanta energia consuma la pompa stessa?
L'NPSHR è una caratteristica intrinseca della pompa, determinata dal produttore attraverso test rigorosi e contrassegnata sulla curva delle prestazioni della pompa. Rappresenta il consumo energetico necessario affinché il liquido possa fluire dall'ingresso della pompa al punto di minima pressione all'interno della girante.

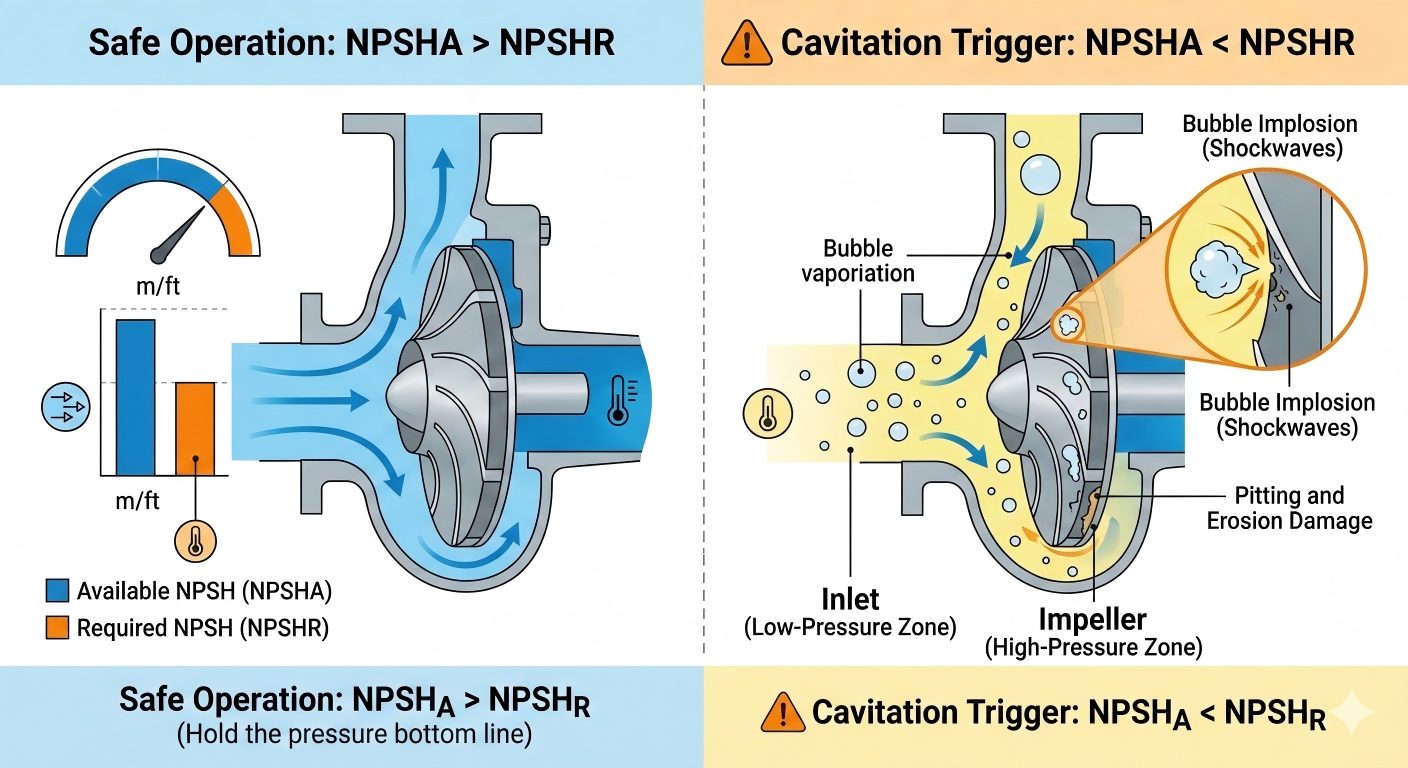

Quando NPSHa < NPSHR, la pressione di ingresso della pompa è inferiore alla pressione del vapore liquido e la cavitazione avviene in più fasi, causando infine danni irreversibili all'apparecchiatura.
| Tipo di pericolo | Manifestazioni specifiche | Ambito dell'impatto |
|---|---|---|
| Danni ai componenti | Vaiolature e cavità su giranti e corpi pompa, fatica e perforazione dei metalli, ridotta resistenza strutturale | Componenti principali del flusso, che riducono direttamente la durata utile della pompa |
| Degrado delle prestazioni | Notevole calo di portata e prevalenza, forte riduzione del rendimento idraulico, aumento anomalo dei consumi energetici | Efficienza complessiva del sistema di pompaggio, mancato rispetto dei requisiti di processo |
| Rumori e vibrazioni anomali | Il corpo della pompa emette un rumore anomalo unico come "rotolamento della ghiaia" o "impatto del marmo", con forti vibrazioni | Componenti ausiliari come cuscinetti, giunti e guarnizioni, che provocano guasti secondari |
| Guasto alla tenuta | L'aumento delle vibrazioni e delle fluttuazioni di temperatura portano ad una netta riduzione della durata delle tenute meccaniche (ad es. guarnizione a soffietto in elastomero a molla singola RS60A) | Perdite dalla tenuta dell'albero, fuoriuscite medie, maggiori rischi potenziali per la sicurezza |
| Arresto grave | Il surriscaldamento locale provoca la vaporizzazione improvvisa del liquido, portando infine al grippaggio della pompa e alla bruciatura del motore | Rottamazione dell'intera attrezzatura, fermi produzione e perdite economiche |
Nelle condizioni di lavoro in cantiere, NPSHa può essere regolato attraverso l'ottimizzazione del sistema. Le direzioni principali di ottimizzazione sono le seguenti, che possono essere implementate in base a scenari reali:
Cos'è la prevalenza netta di aspirazione positiva (NPSH)? È la linea di demarcazione tra un funzionamento efficiente e un fallimento catastrofico.
Non aspettare di sentire il suono delle "pietre che pompano" per agire.Teffikosi impegna a fornirvi soluzioni fluide che non solo soddisfano gli standard ma superano anche le aspettative. Dall'accurata analisi delle condizioni di lavoro all'eccellente produzione di pompe, integriamo la massima ricerca dell'NPSH in ogni componente dell'apparecchiatura, garantendo che il vostro sistema funzioni in modo efficiente, silenzioso e privo di problemi di cavitazione.
