Pompe centrifughesono le apparecchiature principali per il trasferimento di fluidi in vari settori, svolgendo un ruolo fondamentale dal trattamento delle acque municipali all'estrazione di petrolio e gas. Tuttavia, la scelta tra pompe centrifughe orizzontali e verticali rappresenta una sfida fondamentale nella selezione. Una scelta giusta aumenta l’efficienza e riduce i costi, mentre una scelta sbagliata può portare all’inefficienza del sistema e a una manutenzione complessa. Questo articolo analizza la logica di selezione per i due tipi di pompe e leveTeffikoL'accumulo tecnico e i vantaggi dei prodotti nel campo delle pompe centrifughe ti aiutano a fare scelte precise ed evitare malintesi.
L'albero è parallelo al suolo, con motore e girante montati su una piastra di base universale orizzontale, presentante una "forma piatta orizzontale". I suoi vantaggi principali sono la stabilità e la facilità di manutenzione.
Installazione e allineamento semplici, elevata stabilità e basse vibrazioni; manutenzione conveniente con revisione accessibile senza smantellamento delle condutture; guida flessibile, adattabile a una varietà di unità di potenza, che offre prestazioni ad alto costo per investimenti a breve termine.
Ampio spazio, limitato in scenari con vincoli di spazio; L'NPSH deve essere controllato per prevenire la cavitazione quando installato sopra il livello del liquido; le guarnizioni sono soggette a perdite e richiedono un monitoraggio regolare dell'allineamento.
L'albero è perpendicolare al suolo, con il motore situato sopra la testata della pompa, presentando una "forma slanciata verticale". I suoi vantaggi principali sono il risparmio di spazio e l'adattabilità ai fluidi complessi.
Ingombro minimo, ideale per spazi ristretti; funzionamento sommergibile disponibile senza adescamento, che offre un'eccellente resistenza alla cavitazione; minore usura delle guarnizioni e basso rischio di perdite, adatto per fluidi complessi contenenti schiuma e fanghi.
Manutenzione complessa che richiede lo smantellamento della parte superiore o delle attrezzature di sollevamento, con conseguenti lunghi tempi di fermo; requisiti elevati per l'altezza libera verticale; soggetto a problemi di spinta assiale ad alta pressione.

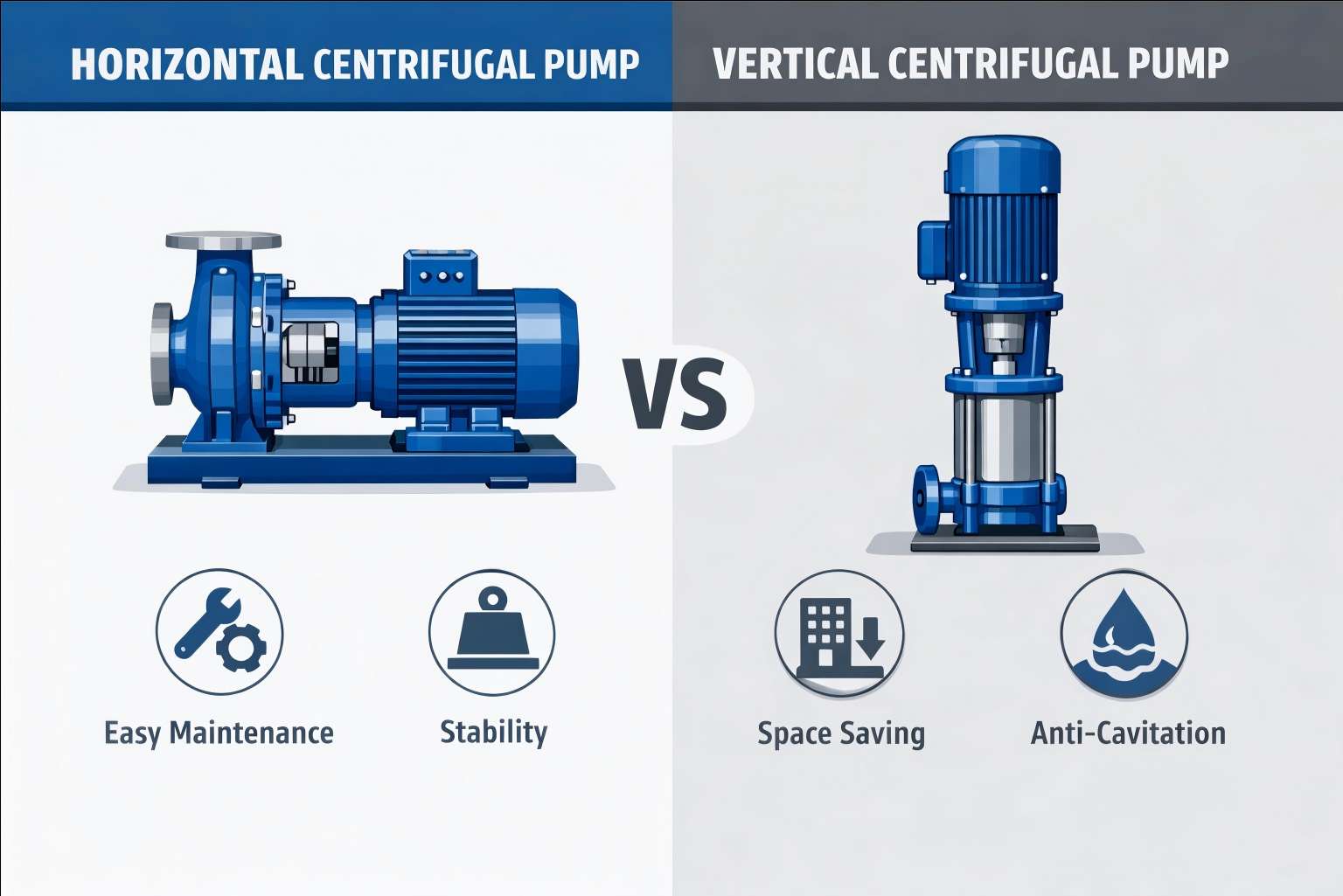

Per vostra rapida consultazione, abbiamo compilato questa matrice di confronto fondamentale basata sull'esperienza pratica:
| Dimensione di confronto | 🏆 Pompa centrifuga orizzontale | 🏆Pompa centrifuga verticale | 💡Interpretazione esperta |
|---|---|---|---|
| Requisiti di spazio | Ampia superficie, richiesta di altezza del pavimento ridotta | Spazio minimo, richiesta di altezza del pavimento elevata | Scegli verticale per vincoli di spazio; orizzontale per officine spaziose. |
| Comodità di manutenzione | ⭐⭐⭐⭐⭐Facile accesso, riparazione rapida, tempi di inattività brevi | ⭐⭐È necessario lo smontaggio o il sollevamento della parte superiore, lunghi tempi di inattività | L'orizzontale è la prima scelta per condizioni di lavoro con manutenzione frequente. |
| NPSH (cavitazione) | È richiesto un calcolo NPSHa rigoroso, soggetto a cavitazione a bassa altezza di aspirazione | ⭐⭐⭐⭐⭐Design sommergibile, quasi eliminando la cavitazione | Il verticale è un must per liquidi volatili/bassi livelli di liquidi. |
| Adescamento | Di solito è necessario l'adescamento autoadescante o manuale | Non è richiesto alcun adescamento (coppa umida/sommergibile) | Le pompe verticali presentano un avvio più affidabile senza rischi di funzionamento a secco. |
| Allineamento dell'installazione | Calibrazione semplice e facile con l'installazione della piastra di base | Complesso, richiede una precisa calibrazione della verticalità | Le pompe orizzontali sono più sensibili agli assestamenti delle fondazioni. |
| Flessibilità di guida | Estremamente elevato (motore/diesel/turbina a vapore) | Limitato (principalmente limitato al motore) | Scegli l'orizzontale per aree non elettrificate o fonti di alimentazione speciali. |
| Stabilità | Piastra di base solida, vibrazioni estremamente ridotte | A seconda della struttura di installazione, affronta sfide di spinta assiale ad alta pressione | Le pompe orizzontali sono più stabili per condizioni di lavoro gravose e ad alta velocità. |
Valutare i pro e i contro in base all’ambiente operativo e alle caratteristiche del fluido è fondamentale per selezionare la pompa giusta. Quella che segue è un’analisi più dettagliata dei loro vantaggi e svantaggi:
La scelta delle pompe centrifughe non è solo una considerazione tecnica ma anche una stima scientifica dei costi operativi a lungo termine. Scegliere la struttura giusta significa minor consumo energetico, minore manutenzione e maggiore stabilità del sistema.
Se non sei sicuro di quale struttura (orizzontale o verticale) sia più adatta alla tua applicazione industriale, ti consigliamo di consultare un team di ingegneri professionisti esperti.
Con anni di esperienza nel settore, Teffiko è in grado di fornire soluzioni complete, dalla selezione e ottimizzazione del sistema alla manutenzione per l'intero ciclo di vita in base alle effettive condizioni di lavoro, consentendo al vostro sistema di fluidi di funzionare in modo più efficiente e affidabile.
Visitawww.teffiko.comper consulenze e soluzioni tecniche esclusive.
