Calcolo dell'altezza di aspirazione geometrica Hg della pompa centrifuga: formule, procedure, casi e guida per evitare le trappole

Calcolo della spinta geometrica di aspirazione Hg di apompa centrifugaè una procedura fondamentale nella progettazione dell'installazione della pompa. Determina direttamente se si verificherà la cavitazione, se la pompa può aspirare acqua in modo stabile e se può funzionare in modo efficiente per un lungo periodo. Molti guasti, come una portata d'acqua insufficiente, forti rumori e vibrazioni, danni alla girante e frequenti guasti alle apparecchiature, derivano essenzialmente da calcoli errati dell'altezza di aspirazione geometrica Hg o da un'altezza di installazione eccessiva.

I. Cos'èPompa centrifugaAltezza di aspirazione geometrica Hg?

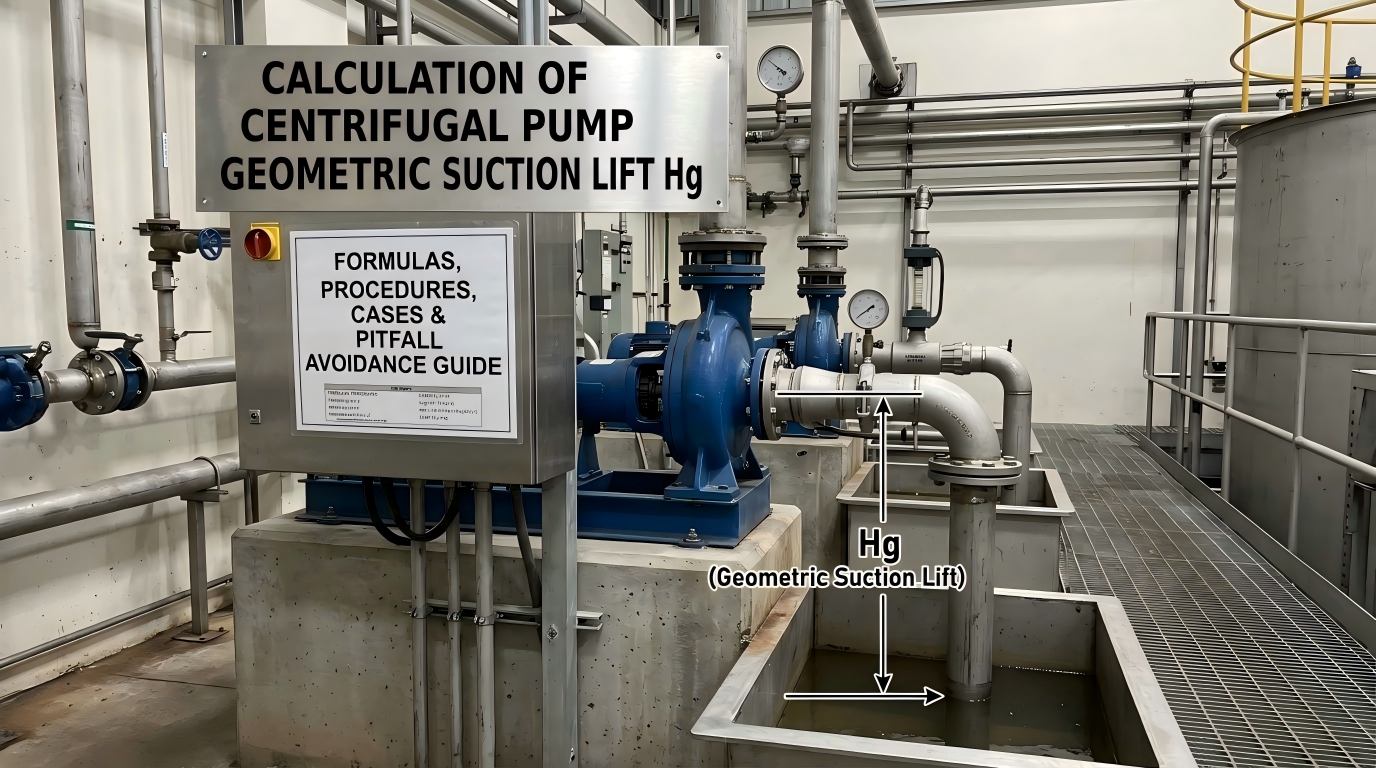

L'altezza di aspirazione geometrica Hg di una pompa centrifuga si riferisce alla differenza di altezza verticale tra la linea centrale della girante della pompa e la superficie del liquido del serbatoio di aspirazione, misurata in metri (m). Serve come parametro di controllo fondamentale per valutare la capacità di aspirazione del liquido della pompa e prevenire la cavitazione.

Criteri generali di giudizio sull'installazione del settore:

• Hg ＞ 0: La pompa è installata sopra la superficie del liquido, operazione nota come installazione soprabattente, il metodo di installazione più ampiamente adottato negli scenari industriali.
• Hg ＜ 0: La pompa è installata sotto la superficie del liquido, operazione nota come installazione di aspirazione allagata, che elimina il rischio di ingestione di aria e garantisce una stabilità anti-cavitazione ottimale.
• Hg eccessivo: se l'altezza di installazione effettiva supera il valore consentito calcolato, si verificheranno inevitabilmente cavitazione, interruzione del flusso, uscita dell'acqua instabile, danni alla girante e altri guasti.

In breve, il Hg non può essere fissato arbitrariamente come dimensione dell'installazione. Deve essere ricavato attraverso calcoli precisi e correzioni delle condizioni di lavoro, agendo come indice obbligatorio per un funzionamento sicuro, stabile e a lungo termine della pompa.

II. Concetti fondamentali di base: altezza di aspirazione consentita Hs e prevalenza di aspirazione positiva netta Δh

Il calcolo del Hg della pompa si basa su due parametri principali misurati dai produttori di pompe, che sono anche i concetti più confusi per i principianti.

1. Altezza di aspirazione consentita

L'altezza di aspirazione consentita Hs si riferisce al grado di vuoto massimo consentito alla pressione di ingresso della pompa p₁, che riflette direttamente la capacità di aspirazione del liquido della pompa centrifuga.

Regola fondamentale: il valore di Hs non si ottiene da calcoli teorici; viene misurato sperimentalmente dai produttori di pompe ed elencato nei cataloghi e nelle targhette delle pompe a cui può fare riferimento il personale tecnico.

Condizioni di test standard specificate dai produttori: il valore Hs standard è calibrato per acqua pulita a 20°C con una pressione atmosferica standard di 1,013×10⁵ Pa. Una volta che l'altitudine in loco, la temperatura dell'acqua o il mezzo trasportato cambiano, è necessario eseguire la conversione delle condizioni di lavoro. L'applicazione diretta dei parametri del catalogo porterà a gravi errori di calcolo.

2. Prevalenza di aspirazione positiva netta Δh (NPSHr)

Il battente di aspirazione positivo netto Δh, chiamato anche battente di aspirazione positivo netto richiesto NPSHr, viene utilizzato principalmente per calcolare l'altezza di installazione delle pompe dell'olio e delle pompe industriali ad alta precisione. Rappresenta il grado di vuoto consentito per l'aspirazione di liquidi della pompa, ovvero l'altezza di installazione massima consentita della pompa, con l'unità di misura del metro.

Coerentemente con i parametri Hs, l'NPSHr elencato nei cataloghi è testato con acqua pulita a 20°C come mezzo. È necessaria una correzione separata quando si trasporta olio, liquidi chimici e altri fluidi speciali.

Formula semplificata per la stima della portata di aspirazione per uso ingegneristico in loco:

Altezza di aspirazione = Colonna d'acqua a pressione atmosferica standard (10,33 m) − NPSHr richiesto Δh − Margine di sicurezza (0,5 m)

La pressione atmosferica standard può supportare un'altezza della tubazione del vuoto di 10,33 metri. Il margine di sicurezza di 0,5 metri è uno standard industriale ampiamente adottato per evitare la cavitazione istantanea causata da condizioni di lavoro variabili.

III. Set completo di formule di calcolo per l'aspirazione geometrica della pompa centrifuga Hg

Per l'ingegneria in loco, le formule sono suddivise in formule di calcolo precise e formule di stima rapida in base al tipo di apparecchiatura e agli scenari di calcolo, applicabili a tutte le pompe per acqua pulita, pompe dell'olio e pompe chimiche.

1. Formula generale di calcolo preciso

Hg = (Pa − Pv) / ρg − NPSHr − hw

Questa formula si applica a calcoli precisi per la maggior parte delle pompe centrifughe ed è la formula preferita per gli istituti di progettazione e i team di costruzione.

2. Formula comune basata sull'altezza di aspirazione consentita

Hg = Hs1 − hw

Hs1 indica l'altezza di aspirazione ammissibile corretta per le effettive condizioni di lavoro; hw rappresenta la perdita di carico totale della tubazione di aspirazione. Questa formula può essere applicata direttamente quando la prevalenza è trascurabile.

3. Formula di stima rapida della portata di aspirazione

Hg = 10,33 − Δh − 0,5

Adatto per una rapida verifica in loco, ispezione delle apparecchiature e progettazione di schemi preliminari per l'efficienza in termini di tempo.

Definizioni dei parametri:

• Hg: altezza di aspirazione geometrica ammissibile della pompa centrifuga (m). L'effettiva altezza di installazione dell'apparecchiatura deve essere inferiore a questo valore.
• Pa: pressione atmosferica locale in loco (Pa); Il valore della condizione di lavoro standard è 101325 Pa (10,33 m di colonna d'acqua).
• Pv: Pressione di vapore del mezzo trasportato alla temperatura attuale (Pa). Una temperatura dell'acqua più elevata comporta una pressione del vapore più elevata e un Hg consentito inferiore.
• ρ: Densità del mezzo trasportato (kg/m³); il valore predefinito per l'acqua pulita è 1000 kg/m³.
• g: Accelerazione gravitazionale, fissata a 9,81 m/s².
• NPSHr/Δh: prevalenza netta di aspirazione positiva richiesta della pompa (m), un parametro inerente ai cataloghi dei produttori di pompe.
• hw: Perdita di carico totale della tubazione di aspirazione (m), comprese le perdite per attrito, le perdite da gomiti, valvole e filtri.
• Hs, Hs1: altezza di aspirazione consentita nel catalogo originale e altezza di aspirazione consentita corretta per le condizioni di lavoro (m).

IV. Metodo di conversione per parametri Hs in condizioni di lavoro non standard

I valori Hs del catalogo forniti dai produttori si applicano solo ad acqua pulita a 20°C a pressione atmosferica standard. La conversione è obbligatoria quando le condizioni di lavoro in loco differiscono, un collegamento in cui il 90% del personale tecnico commette errori.

1. Convogliamento di acqua pulita in diverse condizioni di lavoro (variazioni di altitudine e temperatura dell'acqua)

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: pressione atmosferica locale convertita in altezza equivalente della colonna d'acqua (m)
• Hv: pressione del vapore saturo del liquido alla temperatura effettiva convertita nell'altezza equivalente della colonna d'acqua (m)
• 10.33: Altezza della colonna d'acqua a pressione atmosferica standard
• 0,24: Altezza della colonna d'acqua con pressione di vapore di acqua pulita a 20°C

2. Convogliamento di olio, prodotti chimici e altri liquidi speciali

È richiesta la conversione in due passaggi:

Passaggio 1: correggere il valore Hs del catalogo con la formula dell'acqua pulita sopra per ottenere Hs1.

Passaggio 2: eseguire la correzione secondaria su Hs1 in base alle caratteristiche di densità, viscosità e vaporizzazione del mezzo speciale per ottenere l'altezza di aspirazione consentita equivalente corrispondente al mezzo, quindi sostituire il risultato nella formula di calcolo dell'Hg per evitare guasti alle apparecchiature causati da deviazioni di calcolo.

V. Casi pratici di calcolo per scenari multipli

Caso 1: stima semplificata della portata di aspirazione tramite NPSHr

Date condizioni: NPSHr Δh richiesto di una pompa centrifuga = 4,0 m, il mezzo è acqua pulita in condizioni di lavoro standard.

Processo di calcolo:

Altezza di aspirazione = 10,33 − 4,0 − 0,5 = 5,83 m

Conclusione: l'altezza di installazione sicura di questa pompa deve essere inferiore a 5,83 m.

Caso 2: Calcolo preciso per duplici condizioni di lavoro (acqua a temperatura ambiente e acqua ad alta temperatura)

Date condizioni: altezza di aspirazione consentita dal catalogo Hs = 5,7 m, resistenza totale della tubazione di aspirazione hw = 1,5 mH₂O, pressione atmosferica locale = 9,81×10⁴ Pa, prevalenza ignorata. Calcolare l'altezza di aspirazione geometrica ammissibile rispettivamente per acqua pulita a 20°C e acqua calda a 80°C.

Condizione di lavoro 1: trasporto di acqua pulita a 20°C

La pressione atmosferica locale è vicina alle condizioni di test standard del produttore, quindi non è necessaria alcuna correzione Hs.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Conclusione: per acqua pulita a 20°C, l'altezza di installazione della pompa non deve superare 4,2 m per un funzionamento sicuro.

Condizione di lavoro 2: trasporto di acqua calda a 80°C

La correzione Hs è obbligatoria per l'acqua ad alta temperatura. Dati della tabella di ricerca: pressione del vapore saturo di acqua a 80°C = 47,4 kPa, corrispondente Hv = 4,83 mH₂O; pressione atmosferica locale Ha ≈ 10 mH₂O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m

Sostituire Hs1 corretto per calcolare l'altezza di installazione:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Conclusione principale: un valore Hg negativo significa che l'installazione soprabattente è vietata in queste condizioni di lavoro ad alta temperatura; è obbligatoria l'installazione dell'aspirazione allagata. Il corpo della pompa deve trovarsi ad almeno 0,72 m sotto la superficie del liquido del serbatoio, altrimenti si verificheranno gravi cavitazioni e perdita di aspirazione.

VI. Fattori principali che influenzano l'altezza di aspirazione geometrica della pompa centrifuga Hg

Il controllo di questi fattori fondamentali consente una rapida ottimizzazione degli schemi di installazione e la prevenzione delle cause principali dei difetti di cavitazione:

1. Altitudine: un'altitudine maggiore corrisponde a una pressione atmosferica inferiore e a un valore Ha inferiore, con conseguente Hs1 corretto inferiore e Hg consentito drasticamente ridotto. Le pompe installate ad altitudini elevate richiedono un'altezza di installazione ridotta o una disposizione di aspirazione allagata.
2. Temperatura del mezzo: una temperatura del liquido più elevata aumenta la pressione del vapore saturo Hv, riducendo significativamente l'Hg consentito. L'acqua ad alta temperatura è generalmente incompatibile con l'installazione ad alta altezza di aspirazione.
3. Perdite di carico della tubazione: tubazioni di aspirazione più lunghe, diametri dei tubi più piccoli e un numero maggiore di gomiti, valvole e filtri comportano una maggiore perdita di acqua calda e un minore Hg disponibile.
4. Prestazioni intrinseche della pompa: il minore NPSHr richiesto e il valore Hs di catalogo maggiore garantiscono prestazioni anti-cavitazione superiori e un'altezza di installazione consentita più elevata.

VII. Errori comuni di calcolo e insidie ​​di installazione

Utilizzo diretto dei parametri Hs e NPSHr del catalogo originale senza correzione per l'altitudine e la temperatura dell'acqua, con conseguenti risultati di calcolo completamente distorti.

Trascurare la perdita di carico della tubazione di aspirazione, basandosi esclusivamente su calcoli teorici, con conseguente eccessiva altezza di installazione effettiva e cavitazione della pompa.

Nessun margine di sicurezza riservato, installazione al valore limite calcolato. La cavitazione si verifica immediatamente dopo il ridimensionamento della tubazione o le fluttuazioni delle condizioni di lavoro.

Installazione con aspirazione forzata per fluidi ad alta temperatura e applicazioni ad alta quota, ignorando il requisito di aspirazione allagata indicato da valori di Hg negativi.

Applicazione diretta di formule di acqua pulita a oli e mezzi chimici senza correzione del mezzo secondario.

VIII. Domande frequenti

D1: Cosa significa l'altezza di aspirazione geometrica Hg di una pompa centrifuga negativa?

Un Hg negativo significa che la pompa non può aspirare liquido tramite l'installazione soprabattente. È necessaria una disposizione di aspirazione allagata, con la linea centrale di ingresso della pompa posizionata sotto la superficie del liquido del serbatoio di aspirazione per eliminare completamente i rischi di ingestione di aria e cavitazione. Questo layout è ampiamente utilizzato per acqua ad alta temperatura, trasporto di liquidi chimici e applicazioni ad alta quota.

Q2: Perché i parametri Hs di catalogo non possono essere applicati direttamente in sito?

I valori del catalogo Hs sono dati sperimentali calibrati solo per acqua pulita a 20°C a pressione atmosferica standard. Qualsiasi variazione dell'altitudine in loco, della temperatura dell'acqua o del mezzo trasportato altera la pressione del vapore liquido e la pressione atmosferica, imponendo la conversione delle condizioni di lavoro prima che Hs possa essere utilizzato per i calcoli.

D3: Qual è la relazione tra NPSHr e altezza di aspirazione geometrica?

Un NPSHr Δh richiesto maggiore corrisponde a prestazioni anticavitazione inferiori e ad un'altezza di installazione consentita inferiore. Un NPSHr più piccolo offre una migliore capacità di aspirazione dei liquidi e un'altezza di installazione consentita più elevata.

D4: Perché è obbligatorio un margine di sicurezza di 0,5 m nei calcoli della pompa?

Le incertezze in loco includono fluttuazioni della temperatura dell'acqua, incrostazioni delle tubazioni, variazioni di flusso e deviazioni di pressione. Un margine di sicurezza riservato di 0,5 m impedisce la cavitazione istantanea e garantisce un funzionamento stabile dell'apparecchiatura a lungo termine.

IX. Riepilogo

Il calcolo dell'altezza di aspirazione geometrica Hg della pompa centrifuga si basa su due parametri fondamentali: altezza di aspirazione consentita Hs e NPSHr richiesto Δh. La stima rapida funziona per condizioni di lavoro standard, mentre la correzione per la temperatura dell'acqua, l'altitudine e il mezzo è obbligatoria per scenari non standard. Il valore positivo o negativo di Hg determina direttamente se viene adottato un impianto di aspirazione soprabattente o allagato, fungendo da chiave per evitare cavitazione della pompa, rumore anomalo, produzione di acqua insufficiente e danni alla girante. Per applicazioni ingegneristiche è severamente vietato l'utilizzo diretto dei parametri di catalogo non corretti e l'installazione al valore limite teorico. Per garantire un funzionamento della pompa efficiente, stabile e a lungo termine sono necessari calcoli precisi con correzione delle condizioni di lavoro in loco e margine di sicurezza riservato.
