Funzionamento a secco (funzionamento a secco/al minimo) di apompa centrifugasi riferisce a una condizione operativa anomala in cui la cavità della pompa è priva di liquido, ha un volume di liquido insufficiente o perde fluido di aspirazione mentre la pompa continua a funzionare. È un guasto altamente distruttivo che si verifica frequentemente nelle pompe centrifughe industriali. Le pompe centrifughe si affidano al liquido convogliato per la lubrificazione, il raffreddamento e la stabilizzazione della pressione idraulica. Una volta privati della protezione media, i componenti interni si sfregheranno direttamente l'uno contro l'altro e accumuleranno rapidamente calore. Anche un breve periodo di inattività può causare danni irreversibili e persino un guasto completo della pompa con conseguente arresto.
In condizioni operative normali, il liquido all'interno della pompa forma una pellicola liquida sulle superfici delle tenute meccaniche, dei cuscinetti e delle giranti. Questa pellicola non solo riduce l'attrito tra le parti metalliche ma dissipa anche il calore generato durante il funzionamento, bilanciando al contempo la resistenza idraulica della girante rotante per garantire un funzionamento stabile dell'attrezzatura.
Quando si verifica il funzionamento a secco, l'aria sostituisce completamente il liquido convogliato all'interno della cavità della pompa, spingendo l'apparecchiatura ben oltre i limiti operativi progettati. Una volta scomparsa completamente la pellicola liquida, tutti i componenti di precisione perdono lubrificazione e raffreddamento. La girante ruota ad alta velocità senza carico, non riuscendo a trasportare il fluido e creando allo stesso tempo uno stress interno sbilanciato. Vari guasti si sovrappongono e si aggravano continuamente, evolvendo in breve tempo da un danno parziale di un componente al guasto dell'intero sistema.
Il funzionamento a secco delle pompe centrifughe non brucia direttamente il motore, ma provoca danni fatali ai componenti principali di precisione, aumentando drasticamente i costi di manutenzione e riducendo la durata delle apparecchiature. I suoi rischi principali rientrano in cinque categorie:
Le tenute meccaniche dipendono dal film liquido per l'isolamento, la lubrificazione e la riduzione della temperatura. Durante il funzionamento a secco, l'attrito diretto a secco tra le superfici terminali della tenuta provoca un improvviso aumento di temperatura, con conseguente ablazione, deformazione e rottura degli anelli di tenuta, che porta direttamente alla perdita di liquido dall'apparecchiatura. Questo è il guasto più comune causato dal funzionamento a secco.
Senza lubrificazione liquida, la resistenza all'attrito dei cuscinetti aumenta notevolmente con un forte accumulo di calore locale, provocando facilmente usura, grippaggio e vibrazioni eccessive. Una rotazione a secco prolungata può piegare ulteriormente l’albero rotante e sbilanciare il rotore, rovinando permanentemente la precisione operativa dell’attrezzatura.
Senza la resistenza del liquido a limitare la girante, il suo stato operativo diventa sbilanciato, portando un flusso turbolento e una pressione instabile. Le prestazioni idrauliche dell'attrezzatura si deteriorano completamente, rendendola incapace di soddisfare le normali esigenze di trasporto della produzione.
Il calore intrappolato nelle aree centrali, comprese le tenute meccaniche, i corpi delle pompe e i cuscinetti, non può dissiparsi, formando zone localizzate ad alta temperatura che accelerano l'invecchiamento e i danni dei componenti.
La combinazione di alte temperature prolungate e sollecitazioni interne deforma le parti metalliche come giranti e corpi di pompe, compromettendo gli spazi di montaggio dei componenti. Il funzionamento successivo sarà caratterizzato da forte rumore, scuotimenti violenti e potenza di uscita insufficiente, con conseguenti difetti permanenti.
Negli scenari industriali, i guasti dovuti al funzionamento a secco raramente derivano da difetti intrinseci delle apparecchiature; la maggior parte deriva da difetti di progettazione del sistema, condizioni operative della pipeline o errori operativi manuali. Le cause comuni sono classificate chiaramente come segue:
Il livello del liquido nel serbatoio di aspirazione scende al di sotto dell'orifizio del tubo di ingresso della pompa, consentendo all'aria di entrare nella tubazione di aspirazione e interrompendo l'aspirazione del fluido.
Un adescamento inadeguato o uno sfiato incompleto prima dell'avvio lasciano sacche d'aria intrappolate all'interno della cavità della pompa, creando un blocco d'aria che blocca il normale afflusso di liquido.
Valvole di ingresso parzialmente chiuse, reti filtranti intasate o tubazioni piegate bloccate limitano l'alimentazione del liquido e ostacolano l'aspirazione del fluido.
Una tenuta inadeguata o giunti allentati sulla tubazione di ingresso fanno sì che l'aria penetri nella tubazione, interrompendo l'ambiente di pressione negativa richiesto per l'aspirazione del fluido.
Un layout irragionevole della tubazione e un margine NPSH (Net Positive Suction Head) insufficiente rendono la pompa dell'acqua soggetta ad un'aspirazione del fluido instabile e al funzionamento a secco intermittente.
Le procedure di avvio e arresto non standard e le ispezioni giornaliere inadeguate determinano il funzionamento della pompa a vuoto.
I danni dovuti al funzionamento a secco non si verificano improvvisamente; evidenti segnali di allarme precoce compaiono nella fase iniziale del guasto. Una gestione tempestiva può evitare gravi perdite dovute a arresti:
Strilli metallici acuti generati dall'attrito secco tra i componenti, distinguibili dal rumore uniforme durante il normale funzionamento.
Le condizioni idrauliche instabili e lo squilibrio del rotore aumentano significativamente la frequenza e l'ampiezza delle vibrazioni complessive dell'attrezzatura.
Rapido aumento della temperatura sul corpo della pompa, sull'estremità della tenuta e sulle posizioni dei cuscinetti.
La pompa funziona normalmente, ma eroga un flusso di uscita e una pressione di uscita persistentemente bassi e instabili.
Condizioni di funzionamento meccanico disordinate causano aumenti e diminuzioni irregolari della corrente operativa del motore.
L'aspirazione ricorrente di aria nella cavità della pompa porta a un getto discontinuo e irregolare del liquido scaricato.

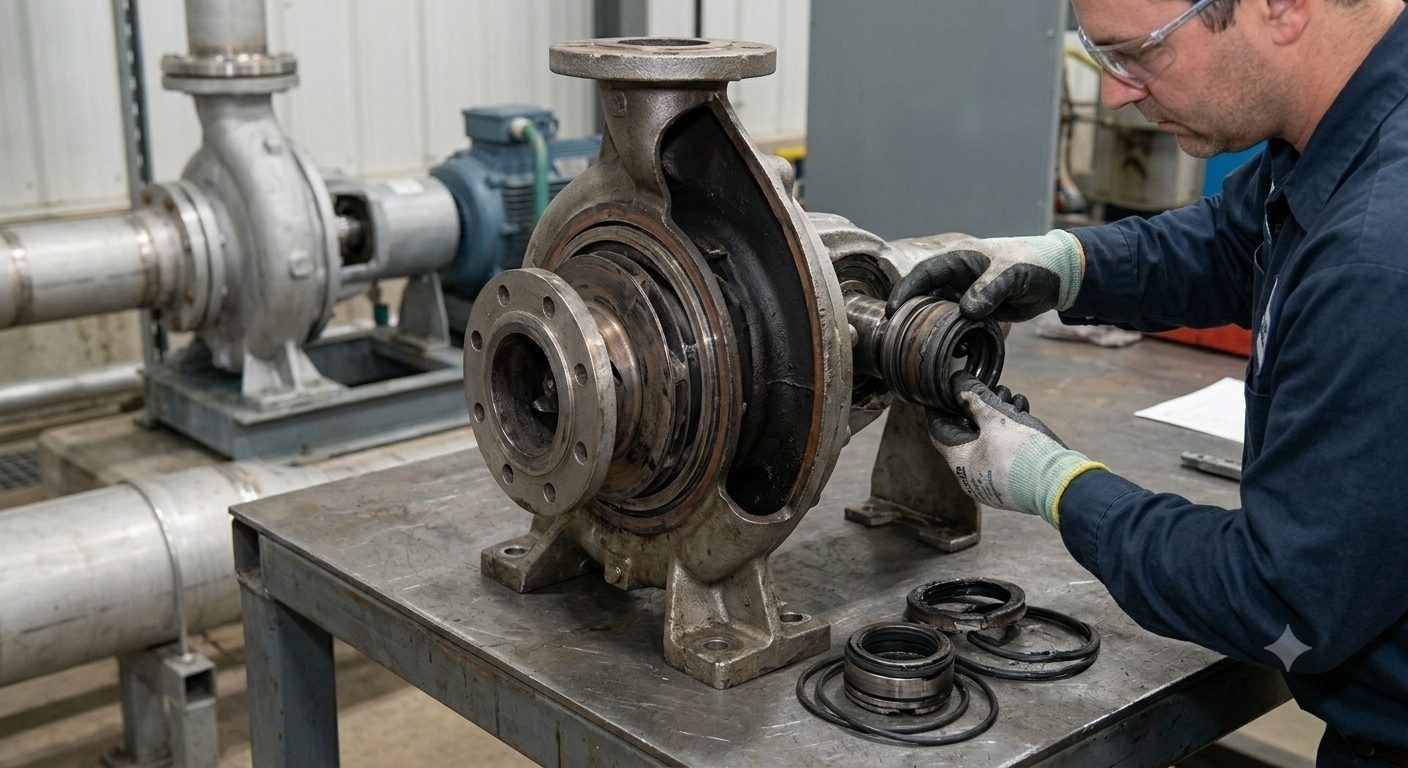

Arrestare immediatamente la pompa non appena vengono rilevati sintomi di funzionamento a secco. È vietato spruzzare acqua fredda o aggiungere direttamente liquidi, poiché le drastiche differenze di temperatura potrebbero incrinare e deformare i componenti metallici ad alta temperatura. Lasciare raffreddare l'apparecchiatura in modo naturale prima di ispezionare la tenuta meccanica, i cuscinetti e la girante per eventuali danni. Sostituire le parti difettose, risolvere i problemi tra cui livello insufficiente del liquido, perdite d'aria e ostruzioni nella tubazione e verificare le normali condizioni operative prima di riavviare la pompa.
Adottare una doppia protezione composta da funzionamento standardizzato e monitoraggio intelligente per eliminare i rischi di funzionamento a secco alla fonte.
Attuare rigorosamente i protocolli di avvio: verificare un livello adeguato del liquido, aprire completamente le valvole di ingresso e sbloccare gli schermi dei filtri prima dell'avvio. Adescamento completo della pompa e sfiato accurato per impedire pratiche di avvio e arresto irregolari.
Installa sensori di livello del liquido, flussostati e sensori di pressione per monitorare le condizioni operative in tempo reale. L'apparecchiatura può attivare automaticamente allarmi e spegnersi in caso di interruzione del liquido, flusso zero o pressione anomala, offrendo una protezione di funzionamento stabile e completa per le pompe centrifughe.
Il funzionamento a secco delle pompe centrifughe è una condizione operativa ad alto rischio controllabile e prevenibile. I rischi principali derivano dall’accumulo di calore indotto dall’attrito, dalle prestazioni idrauliche instabili e dalla deformazione dei componenti causata da una carenza media. La maggior parte dei guasti dovuti al funzionamento a secco derivano da negligenza operativa e da condizioni anomale del sistema. Il rigoroso rispetto delle procedure di avvio standardizzate, le ispezioni regolari di pattugliamento delle condutture e l'installazione di dispositivi di protezione dal monitoraggio intelligente possono eliminare completamente i rischi di funzionamento a secco.
