Spiegazione dettagliata del principio di funzionamento e del processo operativo delle pompe per processi chimici

Pompe per processi chimicisono apparecchiature fondamentali per il trasporto di fluidi in settori quali l'ingegneria chimica, il petrolio e i prodotti farmaceutici. Essendo tipi speciali di pompe centrifughe, convertono l'energia meccanica in energia cinetica del fluido ed energia di pressione mediante la forza centrifuga e sono progettate per condizioni operative difficili che comportano alta temperatura, alta pressione, resistenza alla corrosione e funzionamento continuo.

I. Principio di funzionamento fondamentale

1. Adescamento del liquido e creazione di pressione negativa

Prima dell'avvio, il corpo della pompa e la tubazione di aspirazione devono essere completamente riempiti con il mezzo chimico (liquido) per evacuare l'aria interna. Quando il motore fa ruotare l'albero della pompa ad alta velocità, la girante ruota in modo sincrono. Il liquido all'interno della camera della pompa viene spinto dalle pale della girante a ruotare rapidamente, generando forza centrifuga. Il liquido viene lanciato rapidamente verso il bordo esterno della girante, creando una zona di vuoto e pressione negativa istantanea al centro della girante. Spinto dalla differenza di pressione tra la pressione atmosferica e la pressione del livello del liquido, il liquido chimico proveniente dai serbatoi di stoccaggio e dalle tubazioni viene continuamente forzato nel corpo della pompa per completare l'aspirazione del liquido.

2. Pressurizzazione centrifuga per aumentare l'energia cinetica del fluido

Il liquido che entra nella girante viene spinto da pale rotanti ad alta velocità, la velocità del flusso aumenta bruscamente e acquisisce abbondante energia cinetica. A differenza delle normali pompe per l'acqua domestiche, le giranti delle pompe per processi chimici adottano canali di flusso più ampi e strutture anticorrosione resistenti all'usura, compatibili con vari mezzi chimici tra cui prodotti petroliferi, liquidi a base acida e solventi, per prevenire il degrado dell'efficienza causato dall'erosione e dalla corrosione del mezzo.

3. Conversione dell'energia cinetica per un'erogazione di pressione stabile

Il liquido ad alta energia cinetica che fuoriesce dal bordo esterno della girante confluisce nella camera di pressione a forma di voluta del corpo pompa. La sezione trasversale del canale di flusso della voluta si espande gradualmente da piccola a grande, riducendo gradualmente la velocità del flusso del liquido e convertendo in modo efficiente l'energia cinetica del liquido in energia di pressione. Il liquido acquisisce prevalenza e pressione sufficienti e viene infine consegnato costantemente al flusso di processo successivo attraverso la tubazione di uscita per realizzare un trasporto continuo del mezzo.

II. Processo operativo standard

1. Adescamento della pompa e sfiato dell'aria: prima dell'avvio, la valvola di sfiato deve essere aperta per scaricare completamente l'aria all'interno del corpo della pompa e della tubazione di aspirazione e riempire il sistema con il fluido, in modo da evitare flusso zero e pressione zero dell'attrezzatura causati da intrappolamento dell'aria.
2. Avvio e funzionamento: Dopo la conferma, accendere l'alimentazione. Il motore antideflagrante fa ruotare l'albero della pompa e la girante in modo uniforme ad alta velocità e l'apparecchiatura entra in stato operativo.
3. Trasporto continuo: in condizioni di lavoro nominali, la pompa completa continuamente la circolazione di aspirazione e scarico del liquido, con flusso stabile e pressione priva di pulsazioni durante l'intero processo, soddisfacendo le esigenze di produzione chimica continua.

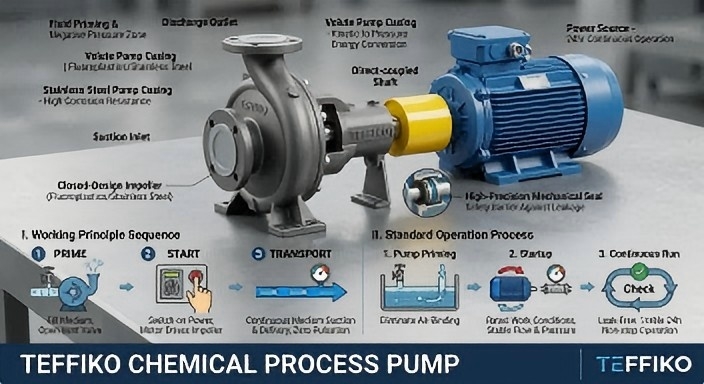

III. Coordinamento dei componenti principali

1. Girante (componente principale): realizzata principalmente con materiali resistenti alla corrosione come acciaio inossidabile e fluoroplastica con design chiuso. Guida direttamente la rotazione del liquido per generare forza centrifuga e resiste a erosione e corrosione medie.
2. Involucro della pompa a voluta (componente di conversione dell'energia): raccoglie il liquido ad alta velocità e converte l'energia cinetica in energia di pressione, fornendo allo stesso tempo eccellenti prestazioni di tenuta complessive per evitare perdite di mezzi tossici o corrosivi.
3. Tenuta meccanica (barriera di sicurezza): dotata di serie di tenute meccaniche ad alta precisione, in grado di resistere alle alte temperature e alle alte pressioni, eliminando perdite di fluido e infiltrazioni d'aria per garantire la sicurezza della produzione.
4. Motore (fonte di alimentazione): fornisce energia stabile con struttura ad accoppiamento diretto per un'elevata efficienza di trasmissione, supportando il funzionamento continuo 24 ore su 24.

Conclusione

In sintesi, l'operazione principale dipompe per processi chimicisi basa sulla conversione dell'energia tramite la forza centrifuga. Attraverso l'aspirazione del liquido a pressione negativa generata dalla rotazione della girante, l'accelerazione centrifuga e la pressurizzazione della voluta, si realizza il trasporto continuo, stabile e sicuro dei mezzi chimici.TeffikoLe pompe per processi chimici convertono l'energia di pressione tramite la forza centrifuga e sono progettate su misura per condizioni di lavoro difficili. Dotati di strutture di tenuta e resistenti all'usura di alto livello, garantiscono un funzionamento stabile e continuo 24 ore su 24, senza perdite, fungendo da opzione sicura ed efficiente per il trasporto di fluidi chimici.
