Introduzione alla serie OH di pompe centrifughe

Nel campo del trasporto di fluidi industriali, le pompe centrifughe svolgono un ruolo cruciale. ILOH Serie di pompe centrifughe a sbalzosono sviluppati in conformità con lo standard API 610, costituito da sei modelli, ciascuno per i diversi requisiti dei diversi settori.

Pompe a sbalzo singolo orizzontale (OH1, OH2)

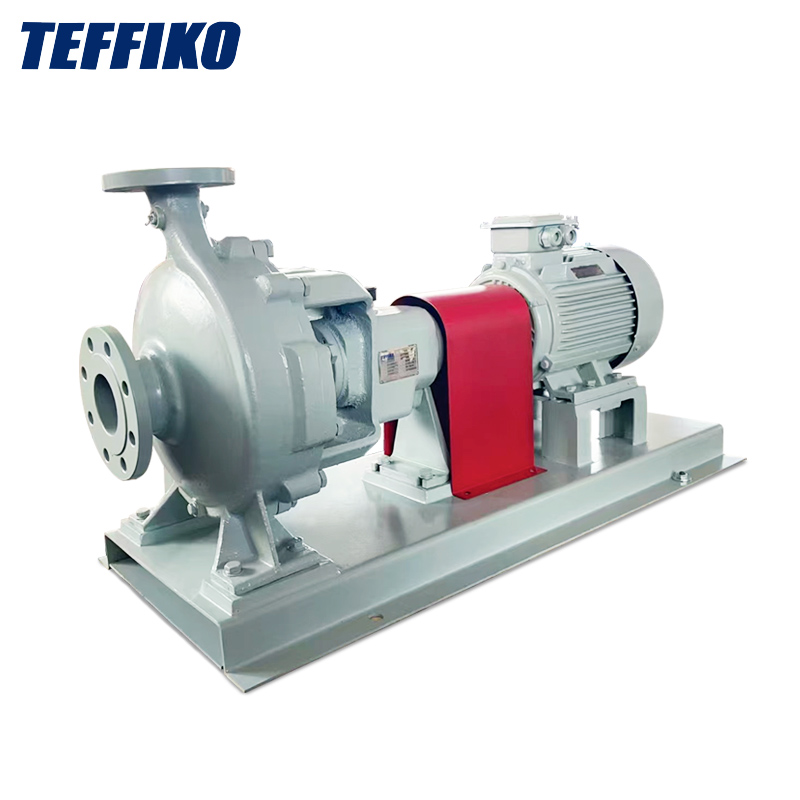

• OH1: adotta un design di end-inlet e top-outlet. Il corpo della pompa è di un tipo di divisione radiale a stadio singolo ed è installato sui piedi di base. La porta di aspirazione è orizzontalmente assiale e la porta di scarico è verticalmente verso l'alto, integrata con il corpo della pompa. La girante è dotata di una struttura di bilanciamento e cuscinetti per bilanciare la forza assiale. La camera di tenuta dell'albero è integrata con il coperchio della pompa e una giacca di raffreddamento ad acqua può essere facoltativamente aggiunta. Viene spesso utilizzato per trasportare supporti puliti o corrosivi.
• OH2: Anche una pompa a sbalzo singolo orizzontale, utilizza il supporto centrale. Rispetto a OH1, ha una migliore stabilità nel gestire l'espansione termica e la contrazione ed è in grado di trasportare una più ampia varietà di media complessi.

Pompe per tubazioni verticali (Oh3, OH4, OH5)

• Oh3: dotato di una staffa del cuscinetto indipendente, i diametri di ingresso e uscita sono gli stessi e sono sulla stessa linea centrale. Può essere installato nella pipeline come una valvola, con una forma compatta e può essere utilizzato all'aperto. È adatto per il trasporto di supporti puliti o contenenti particelle, infiammabili, esplosivi e altri.
• OH4: guidato da un accoppiamento rigido, garantisce la precisione operativa della pompa. I tipi di media che può trasportare e i suoi scenari di applicazione sono all'incirca gli stessi di quelli di OH3.
• OH5: Con un design coassiale, ha una struttura più compatta, che mostra evidenti vantaggi nelle piante chimiche con spazio limitato. I suoi scenari di media trasportati e di applicazione sono simili a quelli di OH3.

OH6 Pompa centrifuga

OH6 è integrato con un cambio ad alta velocità, consentendole di ottenere velocità di rotazione elevate. È adatto per il trasporto di mezzi liquidi contenenti acidi, alcalini e contenenti particelle e si comporta in modo eccellente in scenari come l'idrocracking che richiedono alte portate e teste.
