Pompe centrifughe verticali: una guida completa su struttura, applicazione, selezione e manutenzione

2026-03-17 0 Lasciami un messaggio

Nella moderna movimentazione dei fluidi industriali,pompe centrifughe verticalisono diventati la prima scelta degli ingegneri di tutto il mondo grazie al loro design strutturale unico e alle prestazioni eccellenti. Teffiko, un marchio professionale impegnato nella ricerca e sviluppo e nella produzione di apparecchiature per fluidi, è profondamente radicato nel campo delle macchine per fluidi. Non ci concentriamo solo sulla loro efficienza idraulica, ma apprezziamo anche la loro stabilità e il tasso di utilizzo dello spazio in condizioni di lavoro complesse.

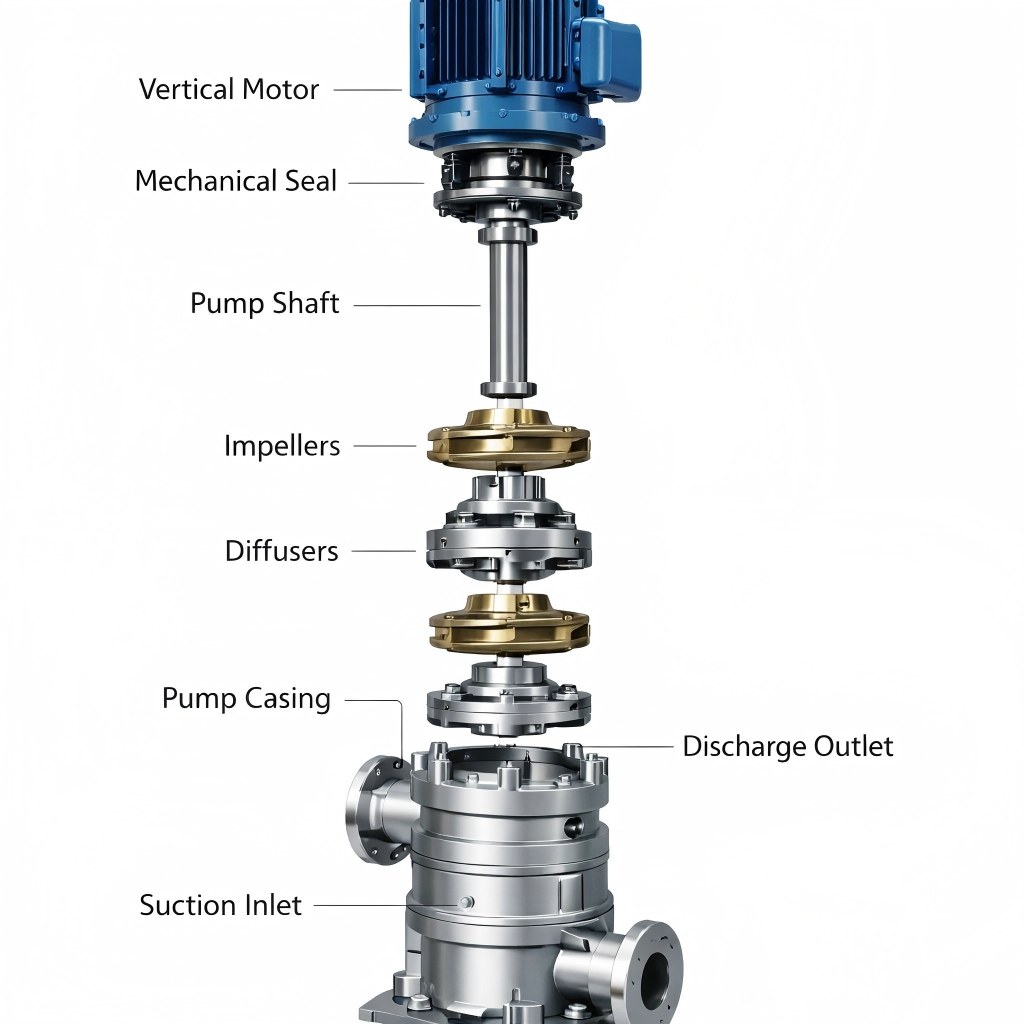

Vertical Pump Structure Diagram

1. Struttura principale e principio di funzionamento delle pompe centrifughe verticali

Una verticalepompa centrifugaè un tipo di pompa a palette con asse perpendicolare al piano orizzontale. Il suo principio di funzionamento di base è convertire l'energia meccanica in energia cinetica e di pressione del fluido utilizzando la forza centrifuga generata dalla rotazione ad alta velocità della girante.

Strutture tecniche chiave:

Design del motore verticale: il motore si trova sopra il corpo della pompa e aziona direttamente l'albero della pompa attraverso un giunto, prevenendo efficacemente danni al motore causati da perdite di liquido. Ottimizzazione del modello idraulico: viene adottato un design di simulazione CFD (Computational Fluid Dynamics) avanzato per garantire un canale di flusso regolare e ridurre al minimo la perdita d'impatto del flusso di liquido. Piccolo spazio sul pavimento: questa è la caratteristica più intuitiva delle pompe verticali. Rispetto alle pompe orizzontali con le stesse prestazioni, la loro superficie calpestabile è di ca

n di solito vengono risparmiati più del 60%.

2. Vantaggi principali delle pompe centrifughe verticali

Rispetto alle pompe centrifughe orizzontali, le pompe centrifughe verticali presentano vantaggi significativi in specifiche condizioni di lavoro:

Ingombro ridotto: il corpo della pompa è installato verticalmente, il che consente di risparmiare notevolmente spazio prezioso sul terreno ed è particolarmente adatto per luoghi con spazi limitati come cabine di navi, stazioni di pompaggio sotterranee o apparecchiature industriali compatte.
Avvio e adescamento facili: poiché la girante può solitamente essere immersa nel liquido (come nel caso delle pompe sommerse verticali), non è richiesto alcun adescamento aggiuntivo, il che semplifica il processo di avvio ed evita efficacemente la cavitazione.
Buone prestazioni anticavitazione: la girante è immersa nel liquido con un'altezza di aspirazione piccola o positiva, che riduce efficacemente la possibilità di cavitazione e prolunga la durata della pompa.
Manutenzione conveniente: alcune pompe verticali adottano un design "back pull-out", che consente l'ispezione e la manutenzione dei componenti interni senza smontare la tubazione, migliorando l'efficienza della manutenzione.
Struttura compatta e bassa rumorosità: il design delle moderne pompe centrifughe verticali tende ad essere integrato e ottimizzato, solitamente con bassi livelli di rumore e vibrazioni di funzionamento.

3. Scenari applicativi tipici

Grazie ai loro vantaggi unici, le pompe centrifughe verticali sono ampiamente utilizzate nei seguenti campi:

Approvvigionamento idrico e drenaggio municipale: fungendo da pompe di aumento pressione, pompe antincendio o pompe di sollevamento delle acque reflue, svolgono un ruolo chiave nelle infrastrutture urbane.
Sistemi di circolazione dell'acqua industriali: fornitura di un trasporto stabile di fluidi nelle torri di raffreddamento, nell'acqua di alimentazione delle caldaie, nei processi chimici e altri collegamenti.
Industria petrolchimica: trasporto di vari mezzi corrosivi, infiammabili, esplosivi o ad alta temperatura, particolarmente adatti per installazioni sommerse per garantire una produzione sicura.
Ingegneria navale e offshore: utilizzata nell'acqua di zavorra, nell'acqua di raffreddamento, nella protezione antincendio e in altri sistemi nello spazio ristretto delle cabine delle navi.
Irrigazione agricola: sollevamento dell'acqua da pozzi profondi o serbatoi per soddisfare le esigenze di irrigazione dei terreni agricoli.
Trattamento dell'acqua per la protezione dell'ambiente: convogliamento di vari mezzi idrici negli impianti di trattamento delle acque reflue, preparazione dell'acqua pura e altri collegamenti.

4. Diagnosi dei guasti comuni e suggerimenti per la manutenzione

Anche le pompe centrifughe verticali ben progettate possono presentare diversi guasti durante il funzionamento a lungo termine. La diagnosi e la manutenzione tempestive sono la chiave per garantire il loro funzionamento efficiente e stabile.

4.1 Errori comuni

Fenomeno di guasto	Possibili cause	Metodo di diagnosi
Portata insufficiente/prevalenza bassa	1. Girante usurata o ostruita 2. Anello di tenuta usurato con aumento del trafilamento interno 3. Velocità di rotazione che non raggiunge il valore nominale 4. Condotta di aspirazione ostruita o con perdite d'aria	Ispezionare la girante e l'anello di tenuta; misurare la velocità di rotazione; controllare la pressione della tubazione
Vibrazioni eccessive/rumore anomalo	1. Cuscinetto danneggiato o scarsa lubrificazione 2. Giunto disallineato 3. Girante sbilanciata 4. Fondamenta instabile	Controllare la temperatura e la lubrificazione dei cuscinetti; ispezionare la concentricità del giunto; condurre test di equilibrio dinamico; controllare i bulloni di ancoraggio
Perdita della tenuta meccanica	1. Superficie di tenuta usurata o danneggiata 2. Molla guasta 3. Materiali non corrispondenti degli anelli dinamici e statici 4. Installazione non corretta	Ispezionare la superficie di tenuta e la molla; confermare i materiali; reinstallare
Surriscaldamento del motore	1. Carico eccessivo del motore 2. Guasto al cuscinetto del motore 3. Tensione di alimentazione anomala 4. Scarsa dissipazione del calore	Misurare la corrente; ispezionare il cuscinetto; misurare la tensione; pulire il condotto dell'aria di dissipazione del calore

4.2 Suggerimenti per la manutenzione

Ispezione regolare: controllare regolarmente lo stato operativo della pompa, la temperatura dei cuscinetti, le vibrazioni, il rumore e le condizioni di tenuta.
Gestione della lubrificazione: Lubrificare o sostituire il grasso lubrificante del cuscinetto secondo il ciclo e il tipo consigliato dal produttore.
Ispezione e sostituzione della tenuta: controllare regolarmente l'usura della tenuta meccanica e sostituirla tempestivamente quando si riscontrano perdite o grave usura.
Pulizia e anticorrosione: mantenere pulito il corpo della pompa e l'ambiente circostante ed eseguire un trattamento anticorrosione sui componenti soggetti a corrosione.
Gestione dei pezzi di ricambio: preparare pezzi di ricambio per le parti soggette ad usura più comuni (come tenute meccaniche, cuscinetti, anelli di tenuta, ecc.) per una sostituzione tempestiva.

Conclusione

Essendo un'attrezzatura efficiente e affidabile per il trasporto di fluidi, le pompe centrifughe verticali svolgono un ruolo insostituibile nell'industria moderna. Comprendendo a fondo i loro principi di funzionamento, sfruttando appieno i loro vantaggi strutturali e implementando strategie di manutenzione scientifica, possiamo massimizzare le loro prestazioni e garantire la continuità e l’economia della produzione industriale.Teffikoè sempre impegnata a fornire prodotti per pompe centrifughe verticali di alta qualità e supporto tecnico professionale per la movimentazione dei fluidi industriali. Ci auguriamo che questa guida possa fornirvi riferimenti e indicazioni utili sulla selezione, applicazione e manutenzione delle pompe centrifughe verticali. Teffiko ti accompagna per potenziare il trasporto di fluidi industriali efficiente e senza preoccupazioni.
