L'API 610 costituisce lo standard generale fondamentale per le pompe centrifughe orizzontali nell'industria petrolchimica, petrolchimica e chimica. Questo standard classifica le pompe centrifughe industriali in tre configurazioni principali: pompe a sbalzo OH, pompe tra cuscinetti BB e pompe sospese verticali VS. Con anni di approfondita ricerca e sviluppo e esperienza nella produzione di pompe conformi allo standard API 610, Teffiko offre soluzioni di trasporto dei fluidi altamente affidabili per diversi settori attraverso una progettazione strutturale standardizzata e una ricca esperienza nell'adattamento a condizioni operative impegnative.

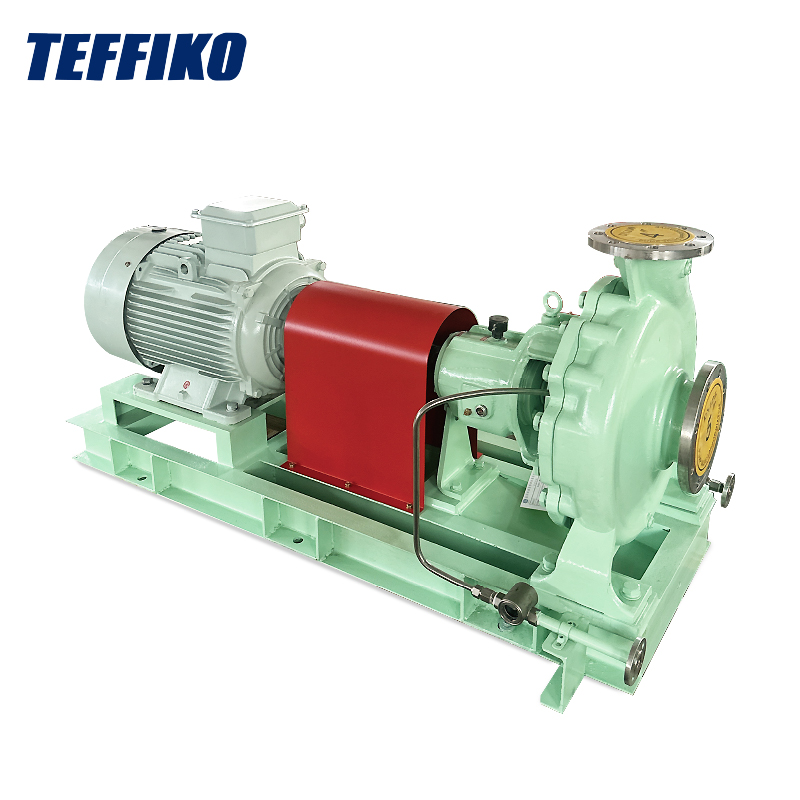

OH (pompa a sbalzo):La girante è montata all'estremità dell'albero della pompa, a sbalzo all'esterno dell'alloggiamento del cuscinetto. Il gruppo cuscinetto è completamente isolato dal fluido di processo. È un tipo di pompa orizzontale leggera tradizionale.

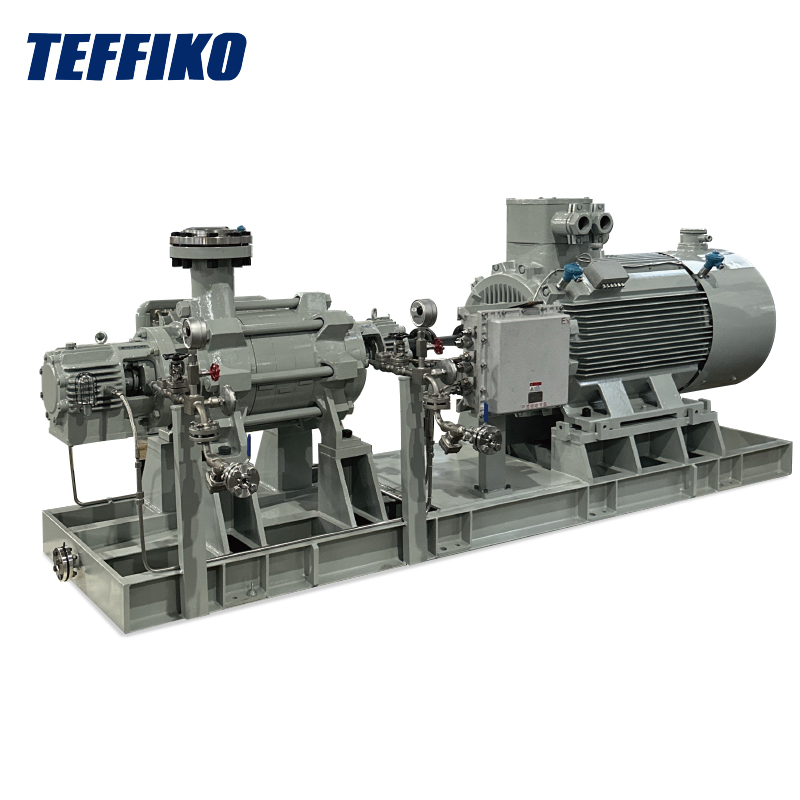

BB (pompa tra cuscinetti):La girante è disposta tra due serie di cuscinetti con una struttura di supporto simmetrica, che migliora notevolmente il bilanciamento del rotore e la rigidità complessiva del supporto per condizioni operative impegnative.
VS (pompa sospesa verticale):L'albero della pompa e la girante sono sospesi verticalmente e immersi nel fluido trasportato. Viene applicato principalmente in scenari di trasporto verticale in acque profonde e in cisterna e non verrà discusso in dettaglio in questo documento.
Struttura complessiva compatta con ingombro ridotto, adatta a progetti con vincoli di spazio; semplici operazioni di manutenzione; comoda ispezione e sostituzione delle tenute meccaniche e delle giranti, che riduce significativamente i tempi di fermo; adatto a condizioni di pressione stabile e carico idraulico moderato e mostra un'eccellente adattabilità per i servizi di pubblica utilità.
Limitato dalla struttura sporgente, in condizioni di girante di grande diametro e alta pressione si verifica un elevato rischio di deflessione dell'albero, che può facilmente causare vibrazioni eccessive. Non è adatto per sistemi di produzione intensiva continua ad alta portata, alta temperatura e alta pressione. È caratterizzato da una breve durata e da una rapida usura delle guarnizioni in condizioni operative severe a lungo termine.
Trasporto di acqua di servizio dell'impianto, dosaggio di reagenti chimici, trasferimento di idrocarburi leggeri, trasporto di fluidi di processo ausiliari e altri compiti non critici, intermittenti o a basso carico.
Il design simmetrico del supporto del rotore consente una forte adattabilità al carico e una stabilità dell'albero estremamente elevata; in grado di funzionare a lungo termine in condizioni di alta temperatura e alta pressione con bassi carichi dinamici sull'albero; le forze bilanciate del rotore riducono efficacemente le vibrazioni dell'attrezzatura e la spinta assiale, garantendo una stabilità operativa di gran lunga superiore rispetto alle pompe OH.
Peso dell'attrezzatura più pesante, ingombro maggiore e requisiti per basi dell'attrezzatura robuste e solide; strutture sofisticate e complesse, soprattutto per le pompe BB multistadio; procedure di smontaggio e manutenzione ingombranti con carico di lavoro di manutenzione pesante e requisiti rigorosi per la precisione dell'allineamento durante l'installazione.
Trasporto di condotte di petrolio e gas a lunga distanza, sistemi di iniezione dell'acqua di giacimenti petroliferi, circolazione di ammine liquide nelle raffinerie, scarico ad alta temperatura sul fondo della torre, pressurizzazione dell'acqua di alimentazione delle caldaie e altri compiti critici di produzione continua.
Per facilitare la rapida differenziazione delle configurazioni hardware, delle prestazioni e delle differenze di manutenzione operativa tra i due tipi di pompe, la seguente tabella comparativa completa secondo lo standard API 610 copre i parametri di selezione principali:
| Elemento di confronto | Pompa a sbalzo OH | Pompa BB tra cuscinetti |
|---|---|---|
| Metodo di supporto dell'albero | Supporto sporgente a estremità singola | Supporto simmetrico a doppio cuscinetto |
| Impronta e fondamento | Dimensioni compatte con base semplice | Grandi dimensioni che richiedono fondamenta rinforzate |
| Capacità di gestione della pressione | Adatto per pressioni moderate | Adatto per alta/altissima pressione |
| Capacità di flusso | Flusso da basso a medio | Flusso medio-alto con forte tolleranza al carico |
| Facilità di manutenzione | Struttura semplice con manutenzione conveniente | Struttura complessa con ampie procedure di manutenzione |
| Carico assiale e deformazione | Si verifica una deflessione dell'albero; stabilità moderata | Carichi equilibrati senza deformazioni significative |
| Prestazioni dinamiche del rotore | Margine di rigidità limitato con velocità di rotazione relativamente bassa | Rigidità sufficiente, basse vibrazioni ed elevata stabilità |
| Tipo di cuscinetto | Cuscinetti antiattrito a sfere/rulli | Cuscinetti reggispinta a manicotto/cuscinetto inclinabile |
| Configurazione della tenuta | Tenute meccaniche convenzionali singola/doppia cartuccia | Tenute ad alta pressione di tipo flussato/tandem |
| Materiali comunemente usati | Acciaio inossidabile 316, acciaio inossidabile duplex | Acciaio cromato, Inconel, Hastelloy |
Per i progetti che perseguono un funzionamento e una manutenzione convenienti e convenienti con spazio limitato, in condizioni di servizio ausiliario di pressione medio-bassa e portata medio-piccola, sono preferibili le pompe a sbalzo OH. Per le unità critiche di produzione continua soggette a condizioni di alta temperatura, alta pressione e flusso elevato con requisiti rigorosi di stabilità delle apparecchiature, basso tasso di guasto e lunga durata di servizio, è necessario adottare pompe BB tra cuscinetti. La selezione effettiva della pompa richiede una valutazione completa di parametri quali corrosività media, viscosità e frequenza di avvio-arresto per bilanciare l'affidabilità dell'apparecchiatura e l'economia del progetto.
