Pompe a flusso radialefunzionano esercitando la forza centrifuga sui fluidi, facendoli muovere perpendicolarmente all'albero della pompa. Caratterizzate da pale della girante curve che accelerano il flusso del fluido verso l'esterno, queste pompe sono la scelta migliore per condizioni di lavoro ad alta pressione. Tuttavia, molti utenti incontrano confusione durante la selezione e il funzionamento: cos'è esattamente una pompa a flusso radiale? Come funziona? Come selezionare il modello giusto per condizioni di lavoro specifiche? Quali sono le formule pratiche per il calcolo dei parametri? Come gestire gli errori di sovraccarico? Questo articolo analizzerà le conoscenze chiave sulle pompe a flusso radiale, dalla logica di base alle competenze pratiche in un linguaggio semplice, aiutandoti a iniziare rapidamente.
Il nucleo delle pompe a flusso radiale risiede nel lavoro svolto dalla forza centrifuga, che è la differenza fondamentale tra loro e le pompe a flusso assiale o le pompe a flusso misto: il fluido si muove perpendicolarmente all'albero della pompa (cioè "radialmente") anziché parallelo o obliquo.

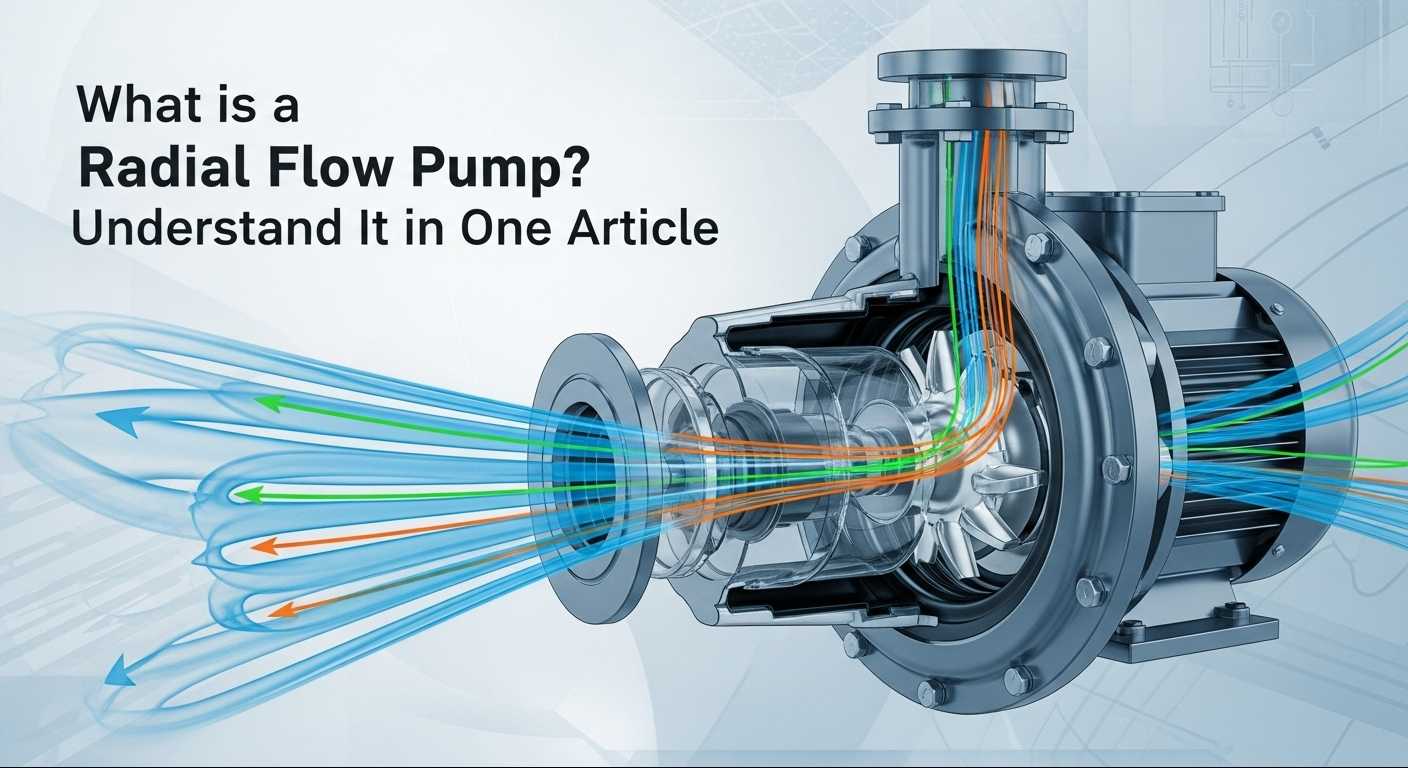

In poche parole, il motore fa ruotare la girante ad alta velocità. Il fluido ruota con la girante, generando forza centrifuga, e viene lanciato dal centro della girante verso il bordo, con conseguente aumento dell'energia cinetica. Successivamente, il fluido entra nella voluta, dove la velocità del flusso diminuisce e l'energia cinetica viene convertita in energia di pressione, realizzando il trasporto pressurizzato.
I marchi globali di pompe a flusso radiale hanno i loro vantaggi, che possono essere selezionati in modo flessibile in base all'importanza delle condizioni di lavoro e del budget: tra i marchi importati, Grundfos (Danimarca), un marchio europeo ben consolidato, è rinomato per l'alta efficienza, la bassa rumorosità e la forte durata, adatto a scenari chiave che richiedono un funzionamento stabile a lungo termine; WILO (Germania) si distingue per l'economicità e la qualità della precisione tedesca, rendendola una scelta eccellente per chi ha budget limitati ma cerca stabilità. In particolare, Teffiko, un marchio italiano emergente, integra lo squisito artigianato italiano di progettazione meccanica, eccellendo nella resistenza alla corrosione e nell'adattabilità alle condizioni di alta pressione. È particolarmente adatto a scenari difficili come l'industria petrolchimica, con prodotti conformi agli standard internazionali come API610. Combinando qualità importata e prezzi ragionevoli, è diventata una scelta popolare che bilancia prestazioni e costi.
Il calcolo dei parametri è il prerequisito fondamentale per la selezione. Le seguenti 3 formule pratiche + casi ti aiuteranno a calcolare rapidamente i requisiti:
Formula: Q = 3600 × A × v (A = πd²/4, dove d è il diametro interno della tubazione; v è la velocità del flusso consigliata di 1,5-3,0 m/s) Caso: diametro interno della tubazione 0,1 m, velocità del flusso 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Selezionare una pompa con una portata nominale di 60 m³/h.
Formula: H = H_static + H_loss (H_static è la differenza di altezza tra le porte di aspirazione e di scarico; H_loss è la resistenza della tubazione, stimata come 10%-20% di H_static) Caso: dislivello 30 m, tubazione complessa (H_loss stimato al 20%). H = 30+30×20% = 36m. Selezionare una pompa con una prevalenza nominale di 40 m.
Formula: P = (ρ × g × Q × H) / (1000 × η) (ρ è la densità del fluido; g = 9,8 m/s²; Q deve essere convertito in m³/s; η è l'efficienza della pompa, stimata al 75%) Caso: trasporto di acqua pulita (ρ = 1000 kg/m³), Q = 56,5 m³/h (0,0157 m³/s), H = 36m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4 kW. Seleziona un motore da 11 kW (riservando un margine del 20%).
Il funzionamento efficiente delle pompe a flusso radiale è inseparabile dalla comprensione del principio di funzionamento, dalla selezione precisa, dal calcolo dei parametri e dalla gestione dei guasti. Si consiglia di formulare valutazioni globali basate sulle condizioni di lavoro specifiche (fluidi, pressione, portata) e consultare tecnici professionisti quando necessario. Se hai bisogno di saperne di più sui confronti dei marchi, sulle specifiche di installazione o sui cicli di manutenzione, contattaci.TEFFICOti fornirà consulenza tecnica individuale e analisi gratuita di adattamento alle condizioni di lavoro.
-
