Come selezionare la tenuta meccanica corretta

Le tenute meccaniche sono componenti di tenuta principali per apparecchiature di movimentazione dei fluidi comepompe centrifughe, bollitori di sintesi di reazione, turbocompressori e motori sommersi, garantendo un funzionamento stabile e senza perdite delle apparecchiature. Tuttavia, le prestazioni e la durata di servizio dipendono non solo dal prodotto stesso, ma anche in larga misura dalla corrispondenza della selezione, dalla precisione dell'installazione e dalle pratiche di manutenzione e funzionamento. Le statistiche del settore mostrano che oltre l'80% delle perdite delle guarnizioni, dei guasti prematuri e dei problemi di sostituzione frequente derivano da una selezione errata, da un'installazione non standard o da errori operativi. Combinando gli standard del settore con l’esperienza pratica sul campo,Teffikoaffronta la selezione precisa del tipo e il controllo della precisione dell'installazione per ottenere un funzionamento delle apparecchiature più affidabile ed efficiente.

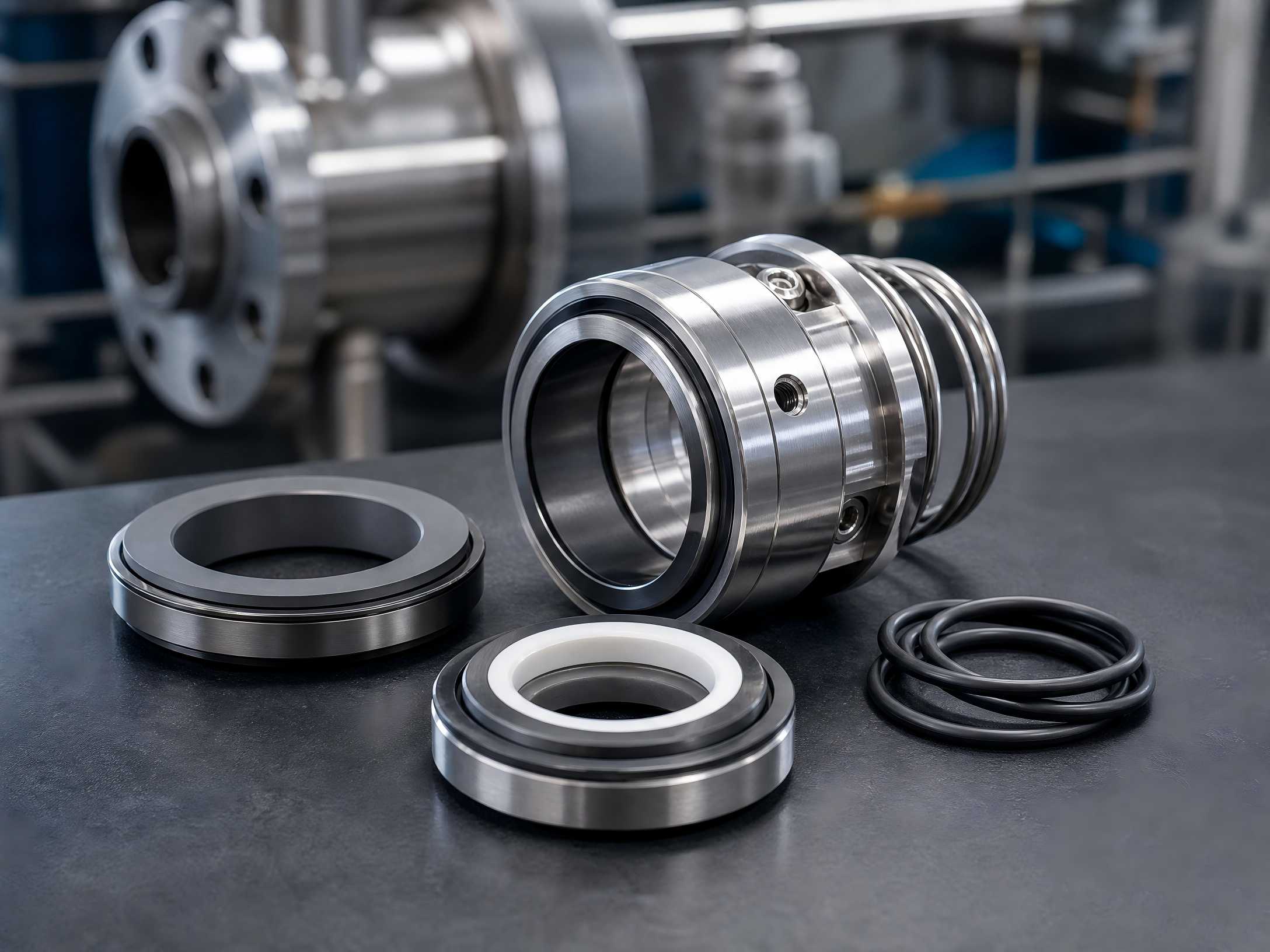

I. Importanza fondamentale della selezione precisa della tenuta meccanica

In quanto componente centrale di precisione dell'apparecchiatura, una tenuta meccanica forma una barriera ermetica tramite superfici terminali dell'anello stazionario rotante, elementi elastici e strutture di tenuta ausiliarie per bloccare le perdite interne del fluido e impedire l'intrusione di polvere e impurità esterne nell'apparecchiatura. La corretta selezione e applicazione delle tenute meccaniche può risolvere efficacemente i problemi di infiltrazione delle apparecchiature, ridurre i tempi di fermo macchina non pianificati, tagliare sostanzialmente i costi di manutenzione ed evitare rischi per la sicurezza e l'ambiente derivanti dalla perdita di mezzi corrosivi, infiammabili ed esplosivi.

Al contrario, una selezione errata e modelli non corrispondenti innescano direttamente una rapida usura delle superfici terminali delle tenute, l’invecchiamento e la rottura delle parti in gomma e perdite indotte da guasti alle tenute, compromettendo gravemente la stabilità operativa dell’intera attrezzatura industriale.

II. Classificazione e condizioni di lavoro applicabili delle tenute meccaniche

Sono disponibili tipi diversificati di tenute meccaniche dedicate per diverse condizioni di lavoro e proprietà medie per adattarsi a vari scenari industriali. Il loro ambito di applicazione deve essere chiarito prima della selezione:

•  Tenute meccaniche ad alta/bassa temperatura: adatte a condizioni di lavoro con grandi differenze di temperatura tra freddo e caldo, olio caldo ad alta temperatura e mezzi criogenici a bassa temperatura, risolvendo la deformazione della guarnizione e i guasti causati dall'invecchiamento a temperature estreme.
•  Tenute meccaniche ad alta pressione/resistenti alla corrosione: progettate per scenari di trasporto di tubazioni di acidi-alcali chimici e ad alta pressione con prestazioni favorevoli di resistenza alla pressione e anticorrosione.
•  Tenute meccaniche resistenti alle particelle: sviluppate appositamente per fluidi contenenti liquami, liquami, particelle solide e impurità cristalline, dotate di resistenza all'usura e all'erosione.
•  Tenute meccaniche specifiche per idrocarburi leggeri: adatte a fluidi di idrocarburi leggeri facilmente vaporizzabili e a bassa viscosità per prevenire guasti alla macinazione a secco delle guarnizioni causati dalla vaporizzazione del mezzo.

III. Parametri fondamentali e principi di base per la scelta della tenuta meccanica

La scelta corretta della tenuta meccanica dipende dall'abbinamento di strutture e materiali rispetto a cinque parametri chiave: pressione della camera di tenuta, temperatura del fluido, velocità di rotazione operativa, proprietà del fluido e spazio di installazione. I principi di selezione standard sono specificati di seguito.

1. Determinare la struttura della tenuta in base alla pressione della camera di tenuta

La pressione costituisce il fattore fondamentale che governa la struttura della tenuta. Le tenute meccaniche non bilanciate con strutture semplici e prestazioni convenienti sono applicabili in condizioni di bassa pressione e pressione atmosferica per soddisfare i requisiti generali di tenuta. Per condizioni di pressione medio-alta e condizioni di lavoro con drastiche fluttuazioni di pressione è necessario adottare tenute meccaniche bilanciate. Riducono efficacemente la pressione specifica delle superfici terminali, attenuano il riscaldamento per attrito ed evitano le perdite derivanti dalla separazione ad alta pressione delle superfici terminali della tenuta. Le strutture di tenuta a estremità singola o doppia possono essere scelte in base ai requisiti di tenuta; Le guarnizioni a doppia estremità sono preferite per i fluidi ad alto rischio per realizzare una protezione a doppio strato.

2. Determinare il tipo di tenuta in base alla velocità di rotazione operativa

Le tenute di tipo rotativo e di tipo stazionario si differenziano in base alla velocità lineare di funzionamento dell'apparecchiatura. Per condizioni di lavoro ad alta velocità, le tenute meccaniche idrodinamiche senza contatto hanno la priorità per ridurre al minimo la perdita di attrito della superficie finale, adattarsi al funzionamento ad alta velocità ed evitare danni rapidi alla guarnizione dovuti alla rettifica a secco ad alta velocità. Le tenute convenzionali a contatto sono sufficienti per apparecchiature a bassa velocità e stazionarie.

3. Abbinare materiali e sistemi ausiliari alla temperatura e alle proprietà del mezzo

La corrosività, l'abrasività e le caratteristiche termiche dei fluidi determinano direttamente i materiali delle coppie di attrito e dei materiali degli O-ring di tenuta ausiliaria; dovranno inoltre essere dotati di corrispondenti sistemi di protezione:

•  Fluidi per acqua pulita e comuni olio-acqua: coppie di attrito carbonio-grafite-ceramica e gomma NBR nitrile-butadiene per prestazioni ottimali in termini di costi per usi generali.
•  Fluidi acidi-alcalini corrosivi: materiali anticorrosivi resistenti all'usura in carburo di silicio o carburo di tungsteno accoppiati con gomma fluorurata FKM e politetrafluoroetilene PTFE.
•  Mezzi di impasto carichi di particelle: accoppiamento duro su duro carburo di silicio contro carburo di silicio per resistenza all'usura e prestazioni antigraffio superiori delle superfici terminali.
•  Condizioni di lavoro ad alta temperatura: sostituire i normali O-ring in gomma con guarnizioni a soffietto metallico o guarnizioni in gomma fluorurata resistenti alle alte temperature, integrate da sistemi di raffreddamento e isolamento termico.
•  Sostanze infiammabili-esplosive e tossiche: dotare di sistemi di lavaggio, filtraggio e fluidi barriera per eliminare i rischi di perdite medie.

4. Determinare la configurazione della molla e dell'assieme in base allo spazio di installazione

Selezionare in modo flessibile strutture a molla singola, multimolla o a molla ondulata in base allo spazio di installazione effettivo della camera di tenuta e distinguere le tenute montate internamente da quelle montate esternamente. Le tenute multimolla montate internamente si adattano alle camere standard. Le tenute a molla singola o a molla ondulata sono preferite per spazi ristretti compatti per garantire la conformità dell'installazione e le prestazioni di compensazione elastica.

IV. Scenari di selezione precisi per i principali tipi di tenute meccaniche

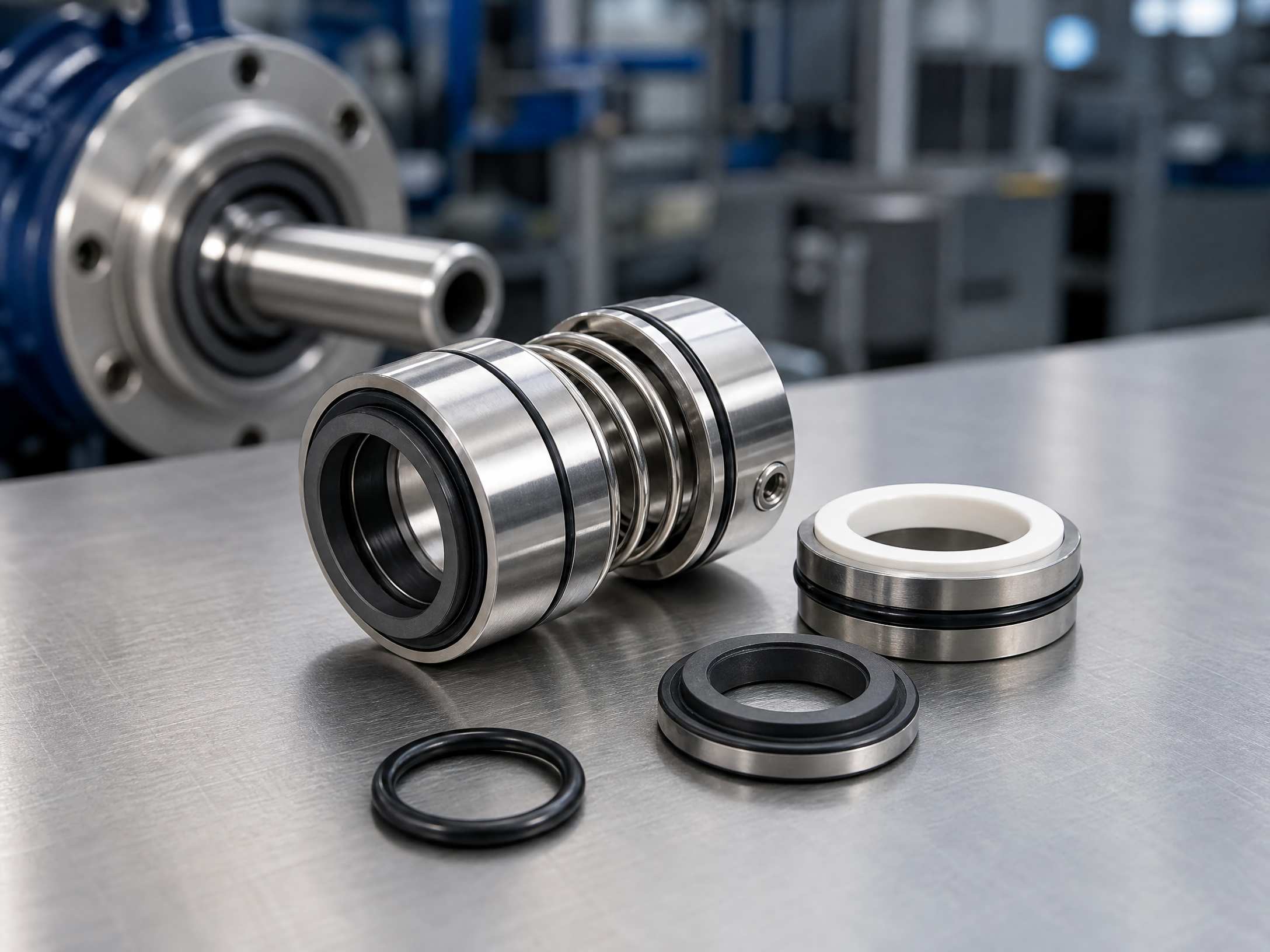

1. Tenuta meccanica single-end

Applicabile a pompe per acqua pulita, pompe di circolazione e pompe per acqua industriali generiche in condizioni non corrosive, prive di particelle, di temperatura normale e di pressione atmosferica. Caratterizzato da strutture semplici, manutenzione conveniente e costi bassi, è l'opzione principale per condizioni di lavoro generiche.

2. Tenuta meccanica a doppia estremità

Adatto per pompe chimiche, pompe farmaceutiche e condizioni di lavoro che coinvolgono mezzi infiammabili-esplosivi, tossici e fortemente corrosivi. La protezione sigillante a doppio strato consente l'iniezione di fluido barriera per ottenere perdite pari a zero e garantire una sicurezza estremamente elevata.

3. Tenuta meccanica a soffietto metallico

Privo delle tradizionali strutture O-ring, elimina completamente l'invecchiamento indotto dalle alte temperature. Si adatta all'olio caldo ad alta temperatura, alle pompe dell'olio a conduzione di calore e alle apparecchiature a forti vibrazioni con resistenza superiore alla temperatura, resistenza alla fatica e durata di servizio estesa.

4. Tenuta meccanica a cartuccia

Preassemblato come unità integrale, evita complesse operazioni di messa in servizio ed evita errori di installazione manuale. Adatto alla maggior parte delle condizioni di lavoro, è adatto a scenari di produzione che richiedono bassi tassi di guasto e manutenzione minima.

V. Requisiti di precisione di installazione per le tenute meccaniche

Anche con una selezione adeguata, la precisione inferiore agli standard delle apparecchiature causerà comunque il guasto della tenuta. I parametri di precisione delle apparecchiature principali devono essere verificati prima dell'installazione e devono essere conformi alle specifiche del settore prima della costruzione:

•  Tolleranza di eccentricità radiale dell'albero/manicotto dell'albero per il montaggio della tenuta: ≤0,04～0,06mm
•  Gioco assiale totale del rotore: ≤0,3 mm per evitare la separazione della superficie della tenuta e le perdite indotte dallo spostamento assiale
•  Tolleranza di eccentricità delle superfici terminali di posizionamento della camera di tenuta e del coperchio di tenuta rispetto all'asse dell'albero: ≤0,04~0,06 mm per garantire il montaggio della tenuta piatta

VI. Procedure di installazione standardizzate e punti chiave per le tenute meccaniche

1. Verifica pre-installazione

Confermare innanzitutto che il modello e le specifiche della guarnizione corrispondano pienamente alle condizioni di funzionamento dell'attrezzatura; verificare la completezza e l'integrità di tutti i componenti rispetto al disegno di assieme. Per le tenute con azionamento a molla elicoidale, distinguere le direzioni della molla sinistra e destra in base alla direzione di rotazione dell'albero per evitare guasti dovuti al montaggio inverso.

2. Pulizia e pretrattamento pre-installazione

Pulire accuratamente i manicotti dell'albero, le camere di tenuta, i coperchi premistoppa e altri componenti per rimuovere bave, ruggine e impurità e garantire parti pulite e prive di corpi estranei. Ispezionare il funzionamento del cuscinetto acustico. Applicare un sottile strato di lubrificante alle posizioni di montaggio dell'albero per condizioni di lavoro ordinarie per ridurre l'attrito. Per le condizioni in cui gli anelli di gomma sono incompatibili con i prodotti petroliferi, per la lubrificazione è possibile utilizzare acqua saponata. Gli anelli fissi a montaggio flottante senza perni antirotazione devono essere installati a secco senza applicazione di olio.

3. Operazioni di installazione formale

Controllare rigorosamente le dimensioni di installazione in conformità con i manuali del prodotto. Montare prima gli anelli fissi e i coperchi premistoppa sugli alberi per evitare danni da impatto sulle estremità, quindi installare i gruppi degli anelli rotanti. Stringere le viti di fissaggio delle sedi delle molle e delle sedi di comando con passaggi uniformi sfalsati. Prima del bloccaggio del coperchio premistoppa, eseguire prove di compressione assiale spingendo-tirando manualmente gli anelli di compensazione. La qualificazione è confermata quando al rilascio si verifica il ritorno elastico automatico senza inceppamenti. Infine serrare tutti i bulloni in modo uniforme.

VII. Requisiti standardizzati di funzionamento e avviamento per le tenute meccaniche

•  Protezione adattata alle condizioni di lavoro: equipaggiare dispositivi di raffreddamento, riscaldamento, filtraggio e lavaggio di liquidi barriera per il trasporto di mezzi ad alta e bassa temperatura, carichi di particelle, infiammabili ed esplosivi e tossici per stabilizzare gli ambienti operativi delle tenute.
•  Ispezione pre-avviamento: eseguire test di blocco manuali per verificare la coppia normale e l'assenza di rumori di attrito anomali. Verificare il corretto allineamento del giunto, la lubrificazione dei cuscinetti e l'installazione delle tubazioni ausiliarie.
•  Procedure di avvio standard: aprire prima le valvole del fluido e quelle dell'acqua di raffreddamento per evacuare completamente l'aria all'interno delle camere di tenuta ed evitare perdite all'avvio causate dall'aria accumulata a pressione statica. Avviare l'attrezzatura dopo la conferma.
•  Monitoraggio delle condizioni operative: osservare continuamente lo stato dell'apparecchiatura dopo l'avvio. Risolvere i problemi di coppia anomala, rumore anomalo, surriscaldamento e infiltrazioni; spento per manutenzione tempestivamente al rilevamento del guasto.

VIII. Idee sbagliate comuni nella selezione, installazione e applicazione

•  Ricerca cieca di prezzi bassi; applicazione arbitraria di guarnizioni per uso generale a condizioni di lavoro ad alta temperatura, corrosive e cariche di particelle che portano a guasti prematuri.
•  Adozione di guarnizioni non bilanciate per condizioni di lavoro ad alta pressione, con conseguente separazione indotta dalla pressione della superficie terminale e perdite persistenti.
•  Trascuratezza delle deviazioni di precisione dell'attrezzatura; L'eccessiva eccentricità dell'albero e il galleggiante assiale provocano l'usura delle guarnizioni.
•  Senso di rotazione della molla assemblata inversa, sollecitazioni di installazione non uniformi o componenti mancanti che causano inceppamenti e guasti alla guarnizione.
•  La mancata ventilazione dell'aria prima dell'avviamento e l'assenza di sistemi di protezione di supporto comportano macinazione a secco, surriscaldamento e infiltrazioni.

IX. Elenco di controllo rapido per la selezione e l'installazione della tenuta meccanica

•  Confermare le proprietà del mezzo (temperatura, pressione, corrosività, contenuto di particelle)
•  Abbina le strutture di tenuta corrispondenti (bilanciate/non bilanciate, single-end/double-end)
•  Selezionare materiali compatibili per la coppia di attrito e la guarnizione ausiliaria
•  Determinare la configurazione della molla e del gruppo in base allo spazio di installazione
•  Verificare i parametri di precisione dell'attrezzatura, come l'eccentricità dell'albero e il flottaggio assiale
•  Verificare il modello della guarnizione, il senso di rotazione della molla e la completezza dei componenti
•  Dotare i relativi sistemi di protezione di raffreddamento, lavaggio e filtraggio
•  Implementare l'installazione e la messa in servizio rigorosamente secondo le procedure standard

Riepilogo

La scelta della tenuta meccanica corretta costituisce un impegno sistematico di adattamento dei parametri, compatibilità dei materiali, installazione precisa e funzionamento standardizzato. Se avete bisogno di appalti personalizzati, documentazione tecnica, campioni, preventivi o proposte di ordini all'ingrosso, non esitate a contattare ilTEFFICOsquadra. Consiglieremo soluzioni di prodotti di tenuta meccanica adatte alle vostre effettive condizioni di lavoro per supportare una produzione efficiente e stabile.
