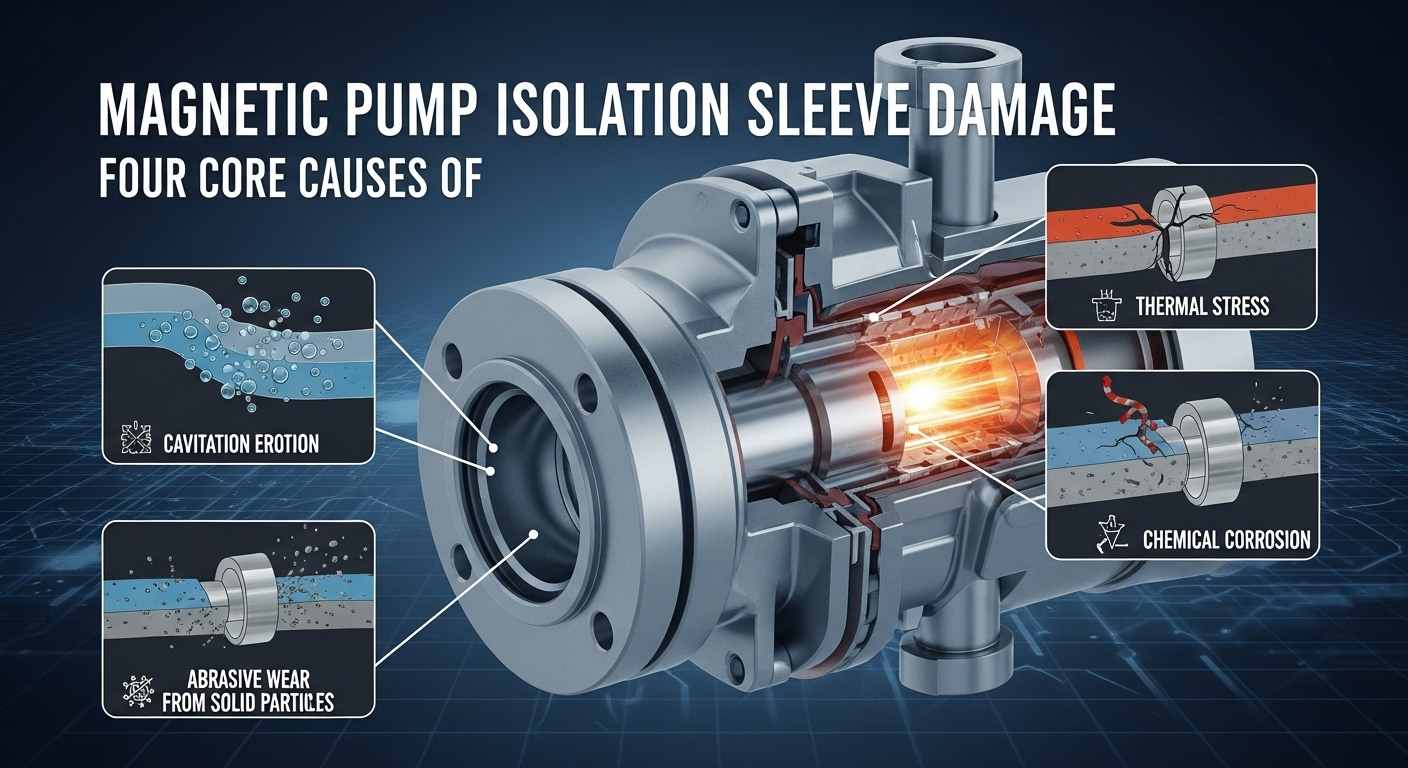

Quattro cause principali di danneggiamento del manicotto di isolamento della pompa magnetica

Danni alpompa magneticail manicotto isolante rappresenta un grave pericolo per la sicurezza nel trasporto di fluidi chimici. Basato sulla pratica ingegneristica, questo articolo analizza in modo approfondito i meccanismi di danneggiamento del manicotto isolante causati dall'usura delle particelle dure, dalla mancata lubrificazione durante il funzionamento a secco, dalle fluttuazioni delle condizioni operative e dalla cavitazione e fornisce soluzioni di prevenzione di livello professionale per contribuire a migliorare la stabilità operativa delle pompe magnetiche.

I. Corpi estranei magnetici e particelle dure

Questa è la causa più diretta e comune di usura fisica del manicotto isolante. Esiste un forte campo magnetico tra i rotori magnetici interno ed esterno di una pompa magnetica e i suoi canali di flusso interni sono precisi.

Meccanismo di danno:

1. Corpi estranei magnetici: le impurità magnetiche come la limatura di ferro e le scorie di saldatura nel mezzo trasportato verranno fortemente adsorbite sulle superfici dei rotori magnetici interni ed esterni. Mentre il rotore magnetico interno ruota ad alta velocità, queste particelle raschiano continuamente la parete interna del manicotto isolante fisso come le teste di taglio rotanti ad alta velocità, causando un graduale assottigliamento dello spessore della parete e infine l'usura.
2. Particelle dure: se il mezzo contiene particelle dure non magnetiche (come polvere di catalizzatore, cristalli), esse graffieranno e consumeranno il manicotto isolante e i cuscinetti scorrevoli sotto la trasmissione del fluido. Come menzionato nei materiali di riferimento, ciò può facilmente causare il "graffio o il taglio" del manicotto isolante.

Trigger comuni:

• Pulizia incompleta delle tubazioni dell'impianto o dei serbatoi di stoccaggio dopo l'installazione o la manutenzione.
• Il materiale trasportato stesso contiene impurità ferromagnetiche o dure.

Strategie di prevenzione:

Assicurarsi di installare filtri ad alta precisione (filtri magnetici se necessario) all'ingresso della pompa e formulare sistemi rigorosi e regolari di pulizia e ispezione.

II. Attrito secco e flusso insufficiente

La lubrificazione e il raffreddamento delle pompe magnetiche dipendono interamente dal liquido trasportato. Qualsiasi operazione senza liquido è fatale.

Meccanismo di danno:

Quando non c'è fluido nella pompa o la portata del fluido è troppo bassa, il cuscinetto scorrevole perderà lubrificazione e raffreddamento, provocando attrito a secco ad alta velocità. Ciò genererà un'enorme quantità di calore in breve tempo, provocando prima la "bruciatura" del cuscinetto. Questo calore verrà rapidamente condotto al manicotto isolante adiacente: per i manicotti isolanti non metallici, causerà fusione e carbonizzazione; per i manicotti isolanti metallici, ciò potrebbe portare alla deformazione o alla smagnetizzazione e, infine, al guasto completo.

Trigger comuni:

1. Livello del liquido troppo basso nel serbatoio di stoccaggio, con conseguente cavitazione della pompa.
2. Valvola di ingresso non aperta, valvola di uscita eccessivamente chiusa o blocco della tubazione.
3. Adescamento e sfiato dell'aria insufficienti prima dell'avvio.

Strategie di prevenzione:

Installare e attivare dispositivi di protezione interbloccati come indicatori di livello del liquido e flussometri per ottenere l'arresto automatico della pompa in caso di basso livello del liquido o bassa portata. Seguire rigorosamente le procedure operative e verificare che l'"adescamento" sia completato prima dell'avvio.

III. Fenomeno della cavitazione

La cavitazione è un "killer invisibile" delle pompe magnetiche, dall'enorme ed impercettibile potere distruttivo.

Meccanismo di danno:

Quando la pressione di ingresso della pompa è troppo bassa, il liquido bolle a causa della bassa pressione locale sulla girante e in altri punti, generando un gran numero di bolle. Quando queste bolle fluiscono nell'area ad alta pressione con il liquido, scoppieranno istantaneamente, producendo una forza d'impatto di migliaia di atmosfere e un'elevata temperatura locale.

1. Impatta direttamente sulla superficie del manicotto isolante, provocando vaiolature e danni da fatica.
2. La cavitazione causerà forti vibrazioni della pompa, danneggiando gravemente l'equilibrio idraulico e causando danni alla catena di una serie di componenti come cuscinetti, rotori e giranti. Il manicotto isolante è inoltre soggetto a crepe in caso di forti vibrazioni e sollecitazioni irregolari.

Trigger comuni:

• Design irragionevole della tubazione di ingresso della pompa, con conseguente resistenza eccessiva.
• La temperatura del mezzo trasportato è troppo alta, vicina al punto di ebollizione.
• Adescamento insufficiente, con grande quantità di gas residuo nell'impianto.
• Livello del liquido in ingresso insufficiente (NPSHa < NPSHr).

Strategie di prevenzione:

Ottimizzare la progettazione della tubazione di ingresso, ridurre la portata e garantire una pressione del serbatoio o un'altezza del livello del liquido sufficienti. Evitare di operare a temperature vicine al punto di ebollizione del mezzo.

IV. Fluttuazioni delle condizioni operative e funzionamento improprio

Le pompe magnetiche sono apparecchiature di precisione e il loro funzionamento stabile dipende da condizioni operative stabili. Forti fluttuazioni delle condizioni operative danneggeranno internamente il loro preciso equilibrio meccanico.

Meccanismo di danno:

1. Squilibrio idraulico: la forza assiale delle pompe magnetiche viene solitamente bilanciata automaticamente dalla pressione idraulica. Quando i parametri operativi come la pressione di uscita e la portata fluttuano bruscamente, questo equilibrio preciso verrà immediatamente rotto. Ciò farà sì che il cuscinetto scorrevole e l'anello reggispinta sopportino enormi forze assiali e radiali non progettate, accelerando così l'usura o causando direttamente danni. Il danno al cuscinetto influenzerà immediatamente la stabilità del gruppo rotore, causando danni da attrito o collisione al manicotto isolante.
2. Sovraccarico chimico e fisico: selezione impropria del materiale del manicotto isolante che non può resistere alla corrosione del mezzo; o il funzionamento oltre le condizioni di pressione e temperatura previste accelererà l'invecchiamento del materiale, lo scorrimento viscoso o l'infragilimento e, in definitiva, porterà a danni.

Trigger comuni:

• Fluttuazioni frequenti e ampie nei parametri del sistema come pressione e portata.
• Mancata osservanza scrupolosa delle procedure operative, apertura e chiusura arbitraria delle valvole, con conseguente colpo d'ariete o impatto di pressione.
• Errori nella selezione anticipata, incapacità di considerare pienamente tutti i parametri quali corrosione del mezzo, temperatura e pressione.

Strategie di prevenzione:

Cercare di mantenere la pompa in funzione stabilmente vicino al punto di progettazione, evitare avviamenti e spegnimenti frequenti e regolazioni su larga scala delle condizioni operative. Comunicare pienamente con il personale tecnico durante la fase di selezione e fornire i dati sulle condizioni operative più dettagliati e accurati.
