Cosa fare se la portata di una pompa centrifuga multistadio orizzontale è insufficiente?

Nei sistemi di approvvigionamento idrico industriali e di molti piani,Teffiko pompe centrifughe multistadio orizzontalisono la fonte di energia principale. Tuttavia, molti ingegneri riscontrano che la portata della pompa "diminuisce" gradualmente dopo un periodo di funzionamento e non riesce a raggiungere i parametri calibrati.

Combinando la ricerca teorica sulle macchine a fluido e l'esperienza di funzionamento e manutenzione in prima linea, questo articolo risolverà completamente il problema della portata insufficiente da tre dimensioni: tenuta, resistenza del sistema e prestazioni della fonte di alimentazione.

1. Progettazione e selezione improprie

Analisi delle cause:

• Discrepanza tra la selezione della pompa e le effettive condizioni di lavoro: la portata nominale e la prevalenza della pompa non corrispondono accuratamente ai requisiti effettivi del sistema, ad esempio la pompa selezionata ha una portata eccessivamente piccola o una prevalenza insufficiente per superare la resistenza del sistema. Ciò deriva solitamente da deviazioni nel calcolo della resistenza del sistema nella fase di progettazione iniziale o dalla mancata regolazione tempestiva della selezione della pompa quando cambiano le condizioni di lavoro effettive.
• Difetti nella progettazione del sistema di tubazioni: Fattori come una tubazione di aspirazione troppo lunga, un diametro ridotto del tubo, gomiti eccessivi ed elevata resistenza della valvola aumenteranno significativamente la resistenza del sistema, causando la deviazione del punto di funzionamento effettivo della pompa dalla zona ad alta efficienza e portando quindi ad un calo della portata.

Diagnosi e soluzioni:

• Verificare i parametri di progettazione e le curve prestazionali: ricalcolare accuratamente i requisiti di prevalenza e portata del sistema e confrontarli attentamente con la curva prestazionale della pompa per garantire che la pompa funzioni stabilmente nella zona ad alta efficienza. Se necessario, valutare risolutamente la possibilità di sostituire la pompa con una più adatta alle attuali condizioni di lavoro.
• Ottimizzare il layout del sistema di tubazioni: condurre un'ispezione completa e un'ottimizzazione delle tubazioni di aspirazione e scarico, ridurre al minimo i gomiti e le valvole non necessarie e garantire che il diametro del tubo soddisfi i requisiti ottimali per il trasporto dei fluidi, riducendo così efficacemente la resistenza della tubazione.

2. Problemi di installazione e messa in servizio: punti chiave per la risoluzione dei problemi in loco

Analisi delle cause:

• Perdite d'aria sulla tubazione di aspirazione e sulla base della valvola: questa è una causa comune e chiave di portata insufficiente. Una scarsa tenuta della tubazione di aspirazione o della base della valvola causerà l'ingresso continuo di aria nella camera della pompa, innescando la cavitazione e indebolendo gravemente la capacità di assorbimento dell'acqua e la portata della pompa. È fondamentale ispezionare il tubo di aspirazione e la base della valvola per garantire che non si verifichino perdite d'aria.
• Intasamento della valvola di fondo o del filtro di aspirazione: la valvola di fondo non si apre completamente oppure il filtro di aspirazione è gravemente intasato da detriti (come sedimenti, fibre, ecc.), che causeranno un forte aumento della resistenza di aspirazione e impediranno alla pompa di aspirare abbastanza liquido.
• Direzione di rotazione del motore errata: un cablaggio errato del motore può causare la rotazione della girante della pompa nella direzione opposta. In questo caso, nonostante la pompa sia in funzione, difficilmente riesce a generare una portata effettiva oppure la portata è estremamente bassa.
• Scarso allineamento tra la pompa e il motore: Una scarsa precisione di allineamento del giunto causerà vibrazioni anomale dell'unità pompa, accelererà l'usura di cuscinetti e guarnizioni e quindi influenzerà l'efficienza operativa e la stabilità del flusso della pompa.

Diagnosi e soluzioni:

• Effettuare un rigoroso controllo della tenuta della tubazione di aspirazione: eseguire un rigoroso test di tenuta dell'aria sulla tubazione di aspirazione e su tutti i punti di connessione e riparare tempestivamente eventuali punti di perdita d'aria. Assicurarsi che tutti i collegamenti siano fissati in modo affidabile, in particolare il collegamento tra il tubo di aspirazione e la base della valvola.
• Pulire regolarmente la valvola di fondo e il filtro: stabilire un sistema per l'ispezione e la pulizia regolare della valvola di fondo e del filtro di aspirazione per garantire che siano sempre liberi ed evitare l'accumulo di detriti.
• Confermare il corretto senso di rotazione del motore: facendo avanzare il motore, osservare attentamente se il senso di rotazione della pompa è coerente con il senso indicato dalla freccia chiaramente contrassegnata sul corpo della pompa. Se viene rilevata un'incoerenza, regolare immediatamente il cablaggio del motore.
• Esegui una calibrazione di allineamento precisa: utilizza strumenti di allineamento professionali (come strumenti di allineamento laser) per eseguire un allineamento ad alta precisione della pompa e del motore, riducendo sostanzialmente le vibrazioni e l'usura dei componenti.

3. Funzionamento improprio e ottimizzazione della velocità di rotazione

Analisi delle cause:

• Adescamento inadeguato della pompa: se l'aria nella camera della pompa e nella tubazione di aspirazione non viene completamente scaricata prima dell'avvio, la pompa non riuscirà ad assorbire l'acqua normalmente o la portata sarà gravemente insufficiente.
• Velocità di rotazione insufficiente causata da una bassa tensione del sistema: una tensione di alimentazione instabile o costantemente bassa causerà direttamente un calo della velocità di rotazione del motore, riducendo così in modo significativo le prestazioni della pompa (incluse portata e prevalenza). La velocità di rotazione insufficiente è una causa importante di portata insufficiente per le pompe centrifughe multistadio orizzontali.
• Apertura insufficiente della valvola di uscita: dopo l'avvio della pompa, se la valvola di uscita non è completamente aperta, il flusso in uscita verrà limitato artificialmente.
• Cavitazione: condizioni di aspirazione severe (come un'altezza di aspirazione eccessivamente elevata, un'elevata resistenza della tubazione di aspirazione, una temperatura del liquido eccessivamente elevata) fanno sì che la pressione all'ingresso della pompa sia inferiore alla pressione di vaporizzazione del liquido, generando un gran numero di bolle e innescando la cavitazione. La cavitazione causerà un forte calo della portata, accompagnato da rumore anomalo e vibrazioni violente.

Diagnosi e soluzioni:

• Eseguire operazioni approfondite di scarico dell'aria e adescamento della pompa: prima di ogni avvio, assicurarsi che la camera della pompa e la tubazione di aspirazione siano completamente riempite di liquido e che tutta l'aria residua venga scaricata completamente.
• Ispezionare e stabilizzare la tensione di alimentazione: ispezionare regolarmente la tensione di alimentazione per assicurarsi che sia stabile e soddisfi i requisiti di tensione nominale del motore. Se necessario, valutare l'installazione di uno stabilizzatore di tensione per aumentare efficacemente la velocità di rotazione della pompa multistadio.
• Controllare l'apertura della valvola di uscita: verificare che la valvola di uscita sia completamente aperta e regolarla sull'apertura operativa ottimale in base alle effettive esigenze del processo.
• Migliorare le condizioni di aspirazione e la profondità di ingresso dell'acqua: l'aumento della profondità di ingresso dell'acqua della pompa centrifuga multistadio orizzontale può aumentare efficacemente la pressione di aspirazione della pompa, risolvendo così il problema del flusso causato da una pressione dell'acqua insufficiente. Allo stesso tempo, l'altezza di aspirazione dovrebbe essere ridotta il più possibile, la resistenza della tubazione di aspirazione dovrebbe essere diminuita e dovrebbe essere evitato il trasporto di liquido surriscaldato. Se necessario, prendere in considerazione l'installazione di una pompa booster o l'ottimizzazione della progettazione della tubazione di aspirazione.

4. Manutenzione impropria e usura dei componenti: sostituzione tempestiva delle parti soggette a usura

Analisi delle cause:

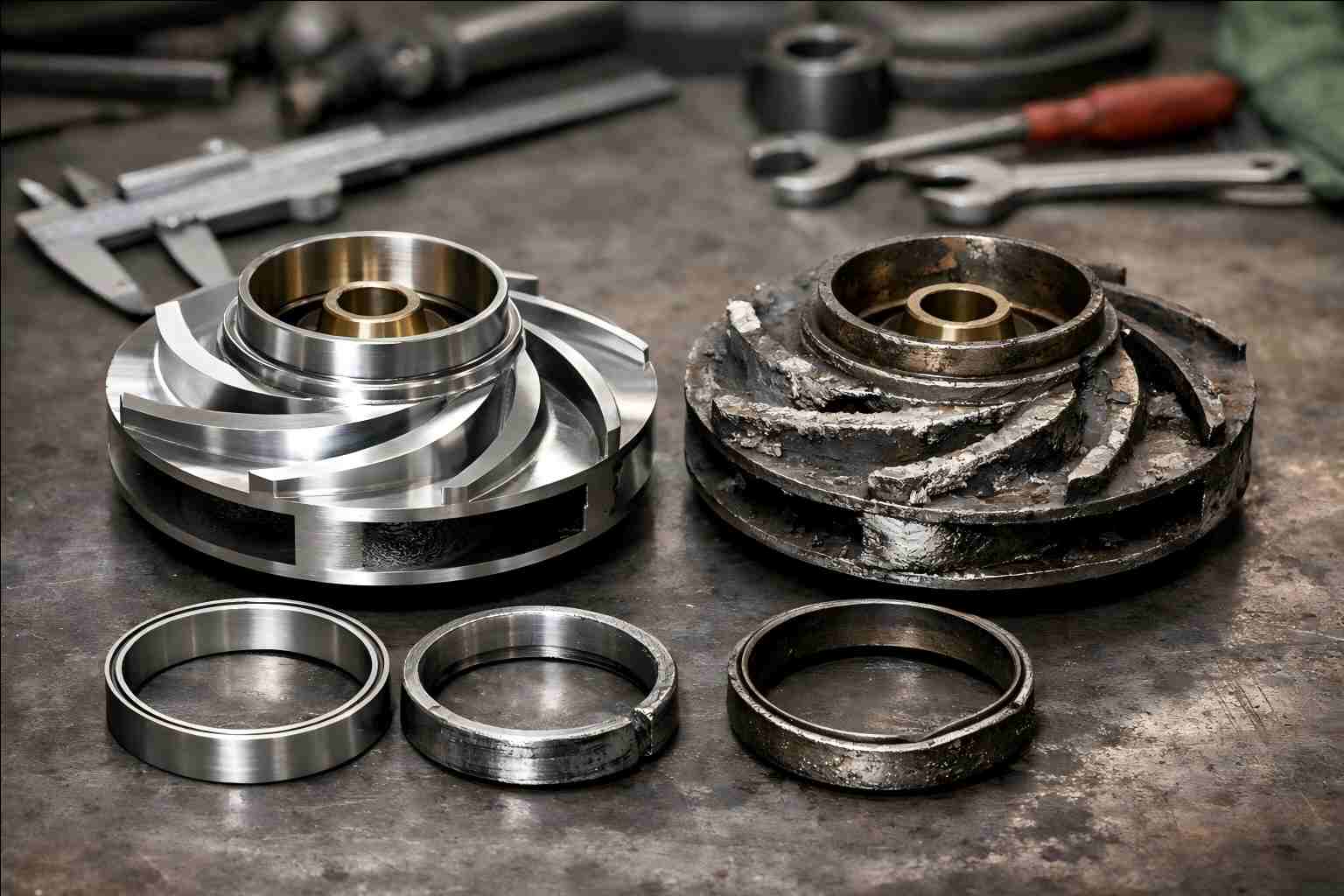

• Usura o danneggiamento della girante: durante il funzionamento a lungo termine, la girante potrebbe danneggiarsi a causa di corrosione, usura o inceppamento causato da detriti e il canale di flusso della girante potrebbe deformarsi, il che influisce gravemente sulla capacità di lavoro della pompa e porta a un calo significativo della portata.
• Perdita interna causata dall'usura dell'anello di tenuta: La distanza tra l'anello di tenuta e la girante aumenta con il tempo di utilizzo, portando ad un aumento del riflusso di liquido all'interno della pompa, ad una forte riduzione del rendimento volumetrico e quindi ad una diminuzione della portata effettiva.
• Usura dei cuscinetti: l'usura dei cuscinetti aumenterà l'attrito tra il rotore e lo statore, ridurrà l'efficienza meccanica della pompa e potrebbe anche causare vibrazioni e perdite della tenuta meccanica, influenzando indirettamente la portata.
• Perdite delle guarnizioni o delle tenute meccaniche: l'usura o l'installazione impropria delle guarnizioni (come le guarnizioni o le tenute meccaniche) causerà perdite di liquido, che non solo influiranno sul normale funzionamento della pompa ma potrebbero anche portare a una portata insufficiente.

Diagnosi e soluzioni:

• Ispezionare e sostituire regolarmente la girante: istituire un sistema per l'ispezione regolare delle condizioni della girante, pulire tempestivamente i detriti e riparare o sostituire le giranti usurate e danneggiate. Per le pompe utilizzate da molto tempo, le giranti usurate devono essere sostituite tempestivamente.
• Sostituire l'anello di tenuta in modo tempestivo: ispezionare regolarmente lo spazio dell'anello di tenuta e sostituirlo immediatamente con uno nuovo una volta rilevato uno spazio eccessivo per garantire che lo spazio rientri nell'intervallo consentito di progettazione e mantenere l'efficienza volumetrica della pompa. Le prestazioni di alcuni anelli di tenuta diminuiscono dopo un uso prolungato, quindi è necessario sostituirli tempestivamente.
• Ispezionare e sostituire i cuscinetti: ispezionare regolarmente le condizioni di lubrificazione e il grado di usura dei cuscinetti e sostituire tempestivamente i cuscinetti danneggiati per garantire il funzionamento regolare ed efficiente della pompa.
• Ispezionare e sostituire le guarnizioni: ispezionare regolarmente l'usura e le perdite delle guarnizioni o delle guarnizioni meccaniche e regolarle o sostituirle secondo necessità per evitare che la perdita di liquido influenzi le prestazioni della pompa.

Conclusione

Risolvere il problema della portata insufficiente di una pompa centrifuga multistadio orizzontale non è difficile; la chiave è identificare accuratamente la causa principale. Ricorda il nostro mnemonico: "Prevenire perdite d'aria e controllare la valvola di fondo, pulire i detriti e sbloccare le tubazioni, stabilizzare la tensione per garantire la velocità di rotazione, sostituire le parti in tempo per eliminare l'usura".

Aumentando la profondità di ingresso dell'acqua per aumentare la pressione dell'acqua, garantendo una tensione stabile per mantenere un'elevata velocità di rotazione e sostituendo risolutamente gli anelli di tenuta e le giranti obsoleti, non solo è possibile ripristinare rapidamente la portata nominale della pompa, ma anche prolungare la durata dell'apparecchiatura e ridurre il consumo energetico operativo.

Se hai bisogno di un tutorial sulla sostituzione dell'anello di tenuta di un modello specifico di pompa multistadio orizzontale, di soluzioni per tensioni instabili o di selezione professionale e supporto per il calcolo, non esitare a contattarci. La nostra ricerca comune è far sì che ogni goccia d'acqua scorra in modo efficienteTeffiko.
