La mia guida pratica su rotori e statori nelle pompe a cavità progressiva

Dopo anni di lavoro nel settore industriale posso affermarlo con certezzapompe a cavità progressiva(note anche come pompe rotore-statore, pompe a vite eccentrica) sono "elementi essenziali" assoluti per il trasferimento di fluidi. Come pompe volumetriche, sono progettate specificamente per gestire fluidi viscosi, sostanze corrosive e mezzi contenenti particelle solide: sono indispensabili nell'estrazione del petrolio, negli impianti chimici, negli impianti di trattamento delle acque reflue e nelle linee di produzione alimentare.

Secondo me, le loro eccellenti prestazioni derivano dalla stretta collaborazione tra rotore e statore. Per comprendere veramente il principio di funzionamento, le prestazioni e il funzionamento stabile a lungo termine delle pompe a cavità progressiva, è necessario comprendere a fondo questi due componenti principali. Questa non è solo conoscenza teorica; è un'esperienza faticosamente guadagnata che ho accumulato nel corso degli anni.

I. Rotore e statore

Ai miei occhi, la "ancora di salvezza" di ogni pompa a cavità progressiva risiede nella combinazione di rotore e statore: quanto più preciso è il loro adattamento, tanto maggiore è l'efficienza della pompa.

Il rotore è un albero metallico a forma elicoidale, solitamente realizzato in acciaio inossidabile ad alta resistenza, lega di acciaio per utensili o persino titanio. Essendo il componente attivo installato all'interno del corpo della pompa, non solo guida il flusso del fluido durante la rotazione, ma genera anche la forza di compressione necessaria per il trasferimento. Ho visto molti rotori subire la cromatura o altri trattamenti di indurimento superficiale e, francamente, questo migliora significativamente la loro resistenza all'usura. Saltare questo passaggio comporterà un tasso di usura fastidiosamente rapido del rotore.

Lo statore, invece, è un tubo metallico con una cavità interna stampata, rivestito con materiali elastici come gomma nitrilica (NBR), gomma fluorurata (FKM) o EPDM. La sua forma interna si adatta perfettamente al rotore e il diametro del rotore è leggermente più grande del diametro interno dello statore. Questo "adattamento ad interferenza" garantisce che le camere formate siano ermetiche; se la guarnizione si guasta, la pompa è sostanzialmente inutile.

Che si tratti di una pompa a vite singola (rotore a filettatura singola accoppiato con uno statore a doppia filettatura), una pompa a doppia vite (due viti controrotanti e intrecciate) o una pompa a tripla vite (una vite motrice con due viti azionate), ho imparato a mie spese che la precisione di adattamento tra il rotore e lo statore determina direttamente se la pompa può funzionare in modo affidabile. Anche una minima deviazione può comportare una riduzione del flusso, perdite o un arresto completo.

II. Principio di funzionamento: "trasporto delle cavità" semplice ma efficiente

Non avevo compreso appieno il principio di funzionamento delle pompe a cavità progressiva finché non ho smontato due vecchie pompe: in realtà è molto facile da comprendere.

Quando il rotore ruota eccentricamente all'interno dello statore, le loro strutture elicoidali che si intrecciano formano una serie di cavità sigillate. Mentre il rotore gira, queste cavità si muovono costantemente verso l'estremità di scarico, essenzialmente "trasportando" il fluido in avanti. È come avere un nastro trasportatore invisibile all’interno della pompa, appositamente progettato per il trasferimento dei fluidi.

In corrispondenza della porta di aspirazione, il volume della cavità si espande, riducendo la pressione interna, e il fluido viene prelevato dal serbatoio mediante la pressione atmosferica; mentre il rotore continua a ruotare, la cavità piena di fluido viene spinta verso l'apertura di scarico, dove il volume della cavità si contrae, comprimendo il fluido per aumentare la pressione, consentendo al fluido di essere scaricato senza intoppi.

Ciò che mi piace particolarmente di questo design è che non richiede alcuna valvola di ingresso o di pressione. Ciò non solo garantisce un trasferimento stabile e a basse pulsazioni, fondamentale per i processi sensibili, ma gestisce anche delicatamente i materiali "delicati" sensibili al taglio, come le materie prime biofarmaceutiche che possono rompersi se sottoposte a forza impropria. Ecco un consiglio pratico per te: invertendo la direzione del rotore è possibile invertire la direzione di aspirazione e di scarico. Questa piccola operazione mi ha risparmiato la fatica di riconfigurare più volte l'intera attrezzatura.

III. Vantaggi principali (e svantaggi imperfetti)

Nel corso degli anni, ho visto le pompe a cavità progressiva sovraperformare altri tipi di pompe in molti scenari, ma non sono onnipotenti. Discutiamo oggettivamente dei loro pro e contro.

(I) Vantaggi fondamentali indispensabili

• Flusso stabile e facile regolazione:L'accoppiamento stretto tra il rotore e lo statore garantisce variazioni estremamente uniformi del volume della cavità, con fluttuazioni di flusso quasi trascurabili. A differenza delle pompe centrifughe, non richiede valvole aggiuntive per fornire un flusso lineare stabile, rendendolo particolarmente adatto per scenari che richiedono precisione come la produzione chimica. Inoltre, la portata è direttamente collegata alla velocità del rotore: regolare la potenza è semplice come girare una manopola. L'ho usato per controllare il flusso durante la produzione in batch e non ho mai avuto prodotti difettosi a causa di deviazioni del flusso.
• Uscita di pressione uniforme:Il fluido viene spremuto in modo delicato e continuo durante il trasferimento, senza picchi di pressione improvvisi. Non ho mai avuto problemi ad utilizzarlo per trasportare supporti sensibili alla pressione "permalosi" come soluzioni polimeriche ad alta viscosità.
• Eccezionale capacità di autoadescamento:Non è necessario il pre-adescamento: una volta avviato, può aspirare il fluido direttamente dal contenitore, con un'altezza di aspirazione massima fino a 8,5 metri di colonna d'acqua. Questo è di gran lunga superiore alle pompe a stantuffo, soprattutto negli impianti di trattamento delle acque reflue dove avviamo e arrestiamo frequentemente le pompe. Dopo il passaggio alle pompe a cavità progressiva, il tempo di preparazione del nostro team è stato dimezzato.
• Gestione versatile dei fluidi:Può gestire facilmente fluidi ad alta viscosità (ho trasportato marmellata e sciroppo di cioccolato), petrolio greggio carico di sabbia, fanghi abrasivi e prodotti chimici corrosivi. Supera le prestazioni delle pompe a membrana nella gestione di miscele gas-solide e non può competere con le pompe a ingranaggi nel trasporto di fluidi viscosi. Una volta l'ho usato per trasportare fanghi contenenti particelle delle dimensioni di una pallina da golf senza un solo intasamento.
• Trasferimento a basso taglio per proteggere i materiali:Il suo design riduce al minimo la forza di taglio, che è un "salvatore" per l'industria biofarmaceutica. L'ho usato per trasportare soluzioni proteiche e sostanze bioattive e le prestazioni del materiale non sono state affatto influenzate, cosa che la maggior parte delle pompe non può ottenere.
• Struttura compatta ed efficienza energetica:Occupa un ingombro ridotto, rendendo l'installazione e la manutenzione convenienti. Inoltre, è molto efficiente dal punto di vista energetico; dopo aver sostituito le vecchie pompe nel nostro impianto chimico, i costi dell'elettricità sono diminuiti del 15%.
• Doppia funzione come pompa dosatrice:A differenza delle pompe a stantuffo, a membrana o a ingranaggi, la sua precisione è sufficiente per il dosaggio e il riempimento di prodotti chimici. L'ho utilizzato in precedenza per trasportare reagenti in un laboratorio, con una precisione controllata entro l'1%, eliminando la necessità di apparecchiature di dosaggio aggiuntive.

(II) Svantaggi a cui prestare attenzione

• Costo elevato:Francamente il prezzo di acquisto e i costi di manutenzione sono superiori a quelli delle pompe più semplici. Le piccole officine potrebbero trovarlo antieconomico, ma per condizioni di lavoro gravose, la sua durabilità può rendere utile l’investimento iniziale.
• Sensibilità alle particelle solide in eccesso:Troppe particelle solide nel mezzo causeranno una rapida usura del rotore e dello statore. Una volta l'ho usato per trasportare petrolio greggio con un contenuto eccessivo di sabbia e lo statore si è guastato dopo sei mesi. La lezione: controlla sempre il contenuto di particelle solide e, se non sei sicuro, installa un filtro.
• Assolutamente vietato il funzionamento a secco:Anche un minuto di funzionamento a secco può causare surriscaldamento e danni al rotore e allo statore. Un mio collega ha commesso questo errore, ovvero non aver controllato il livello del liquido prima dell'avvio, e ha bruciato il rotore, provocando un'intera giornata di inattività e costi significativi per le parti di ricambio.
• Modifica necessaria per scenari di alta pressione:È la scelta migliore per condizioni di lavoro da bassa a media pressione, ma sono necessarie ulteriori modifiche per il trasferimento ad alta pressione. Una volta ho provato a usarlo per il trasferimento ad alta pressione, ma perdeva molto finché non abbiamo aggiornato le guarnizioni e l'alloggiamento.
• Rischio di cavitazione:Se la pressione del fluido è inferiore alla pressione del vapore, si verificherà la cavitazione: minuscole bolle scoppiano e danneggiano le parti interne. L'ho riscontrato in uno scenario a basso flusso e il rotore era bucherellato. Successivamente, l’installazione di una valvola limitatrice di pressione ha risolto il problema, ma è stata una lezione costosa.

IV. In che modo la geometria del rotore e dello statore influisce sulle prestazioni (i miei criteri di selezione)

Dopo anni passati a selezionare le pompe, ho scoperto che la geometria del rotore e dello statore è la chiave per adattarsi alle condizioni di lavoro.

Classificazione del tipo di pompa (la mia guida rapida all'abbinamento)

• Pompe monovite:Rotore a filettatura singola accoppiato con uno statore a doppia filettatura: do la priorità a questo per il trasporto di fluidi ad alta viscosità o di mezzi contenenti particelle solide. Ad esempio nel trasferimento dei fanghi negli impianti di trattamento delle acque reflue, dove la sua capacità anti-intasamento è eccellente.
• Pompe bivite:Due viti controrotanti e intrecciate: funzionano in modo estremamente fluido e silenzioso. Lo utilizzo per trasportare oli e prodotti chimici puliti o leggermente contaminati, garantendo la purezza del materiale, fondamentale per le applicazioni farmaceutiche o alimentari.
• Pompe a tripla vite:Una coclea con due coclee: il flusso è uniforme come una pompa dosatrice. È particolarmente adatto al trasporto di fluidi puliti a bassa viscosità come olio idraulico e olio lubrificante; Lo utilizzo spesso nei sistemi di lubrificazione delle macchine utensili e non ho mai avuto problemi di lubrificazione insufficiente.

Sottotipi di geometria (piccoli dettagli che influiscono sulle prestazioni)

Oltre ai tipi di pompe di base, piccole modifiche alla geometria del rotore e dello statore possono apportare cambiamenti significativi:

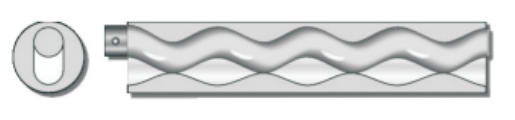

• Tipo S: trasferimento ultrastabile, ingresso del rotore compatto e requisiti di aspirazione netta positiva ridotta (NPSH). Scelgo sempre questo quando trasporto materiali viscosi o materiali con particelle di grandi dimensioni, senza più problemi di cavitazione e intasamento.

• Tipo L: linea di tenuta più lunga tra rotore e statore, con conseguente maggiore efficienza e maggiore durata. Ha una struttura compatta ma una grande capacità di flusso, adatta a scenari ad alto rendimento in cui i costi di fermo macchina sono elevati.

• Tipo D: struttura compatta, trasferimento quasi privo di pulsazioni e precisione di dosaggio estremamente elevata. Lo utilizzo in scenari di dosaggio chimico di precisione: imposta i parametri e lascialo con sicurezza, senza dovermi preoccupare delle fluttuazioni del flusso.

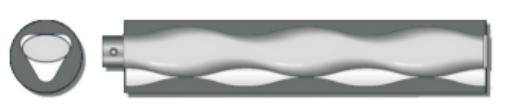

• Tipo P: combina una grande capacità di flusso con una struttura compatta ed eredita la lunga linea di tenuta del tipo L. È la mia "pompa multiuso", capace sia di trasferimento ad alto flusso che di dosaggio preciso.

Inoltre, parametri quali angolo dell'elica, passo e profilo del dente non possono essere ignorati. Dalla mia esperienza: maggiore è l'angolo dell'elica, maggiore è la portata ma minore è la pressione; minore è l'angolo dell'elica, maggiore è la pressione ma minore è la portata. Questo è un compromesso che dipende dalla priorità delle condizioni di lavoro. Hai bisogno di trasportare una grande quantità di fluido viscoso? Scegli un angolo dell'elica ampio; hai bisogno di un trasferimento a lunga distanza ad alta pressione? Scegli un angolo dell'elica piccolo.

V. Suggerimenti per la selezione e la manutenzione (la mia "Guida per evitare le trappole" dall'esperienza)

(I) Scegli la pompa giusta per evitare deviazioni

La selezione di una pompa (compreso il rotore e lo statore corrispondenti) è fondamentale per soddisfare le condizioni di lavoro. Questa è l'esperienza che ho acquisito dopo essere caduto in innumerevoli trappole:

• Mezzi ad alta viscosità:Scegli una pompa monovite e il rotore deve essere realizzato in acciaio inossidabile cromato o lega resistente all'usura. Credetemi, la scelta di materiali ordinari per risparmiare denaro si tradurrà in frequenti sostituzioni di parti in seguito, il che sarà un grattacapo.
• Supporti contenenti particelle solide:Pompa monovite accoppiata con uno statore in gomma speciale (resistente all'usura e alla corrosione). In precedenza utilizzavo un normale statore in gomma per il trasferimento dei fanghi, che si è guastato in 3 settimane; il passaggio ad una formula speciale è durato 8 mesi prima della sostituzione.
• Requisiti elevati per la stabilità del flusso/pressione:Scegli una pompa a doppia vite o una pompa a tripla vite. Per i processi sensibili, il vantaggio della bassa pulsazione vale il costo aggiuntivo.

Anche la scelta del materiale dello statore è fondamentale: gomma nitrilica (NBR) per fluidi a base di olio, EPDM per ambienti ad alta temperatura e gomma fluorurata (FKM) per fluidi corrosivi. Se trasporti fluidi altamente corrosivi come acidi forti o solventi, non esitare a scegliere un rotore Hastelloy: sebbene costoso, è molto più durevole dei normali metalli, durando diversi anni in più.

(II) Manutenzione corretta per una maggiore durata

Una manutenzione adeguata è la chiave per la longevità di una pompa. Questa è la mia routine di manutenzione quotidiana:

• Ispezione regolare dell'usura:Gli statori sono soggetti a fatica elastica nel tempo. Se noti una riduzione dell'aspirazione della pompa, un aumento delle perdite o un funzionamento più rumoroso, sostituisci immediatamente lo statore, non aspettare che si guasti completamente, poiché a quel punto anche il rotore potrebbe risentirne. Per le pompe per uso ad alta frequenza, ispeziono mensilmente lo statore.
• Vietare severamente il funzionamento a secco e il sovraccarico:L'avvio e lo spegnimento devono seguire delle procedure. Abbiamo installato dispositivi di interblocco sulle pompe, che si spengono automaticamente quando il livello del liquido è troppo basso, e non si sono più verificati casi di bruciatura del rotore.
• Mantieni i media puliti:Installare un filtro di almeno 20 mesh in ingresso e pulirlo settimanalmente. Anche le particelle fini possono usurare il rotore e lo statore nel tempo.
• Ridurre la velocità durante il trasporto di fluidi viscosi:L'uso dell'alta velocità per trasportare fluidi ad alta viscosità significa "rovinare" lo statore. Generalmente riduco la velocità del 30%-40%: anche se più lento, fa risparmiare un sacco di soldi sulla sostituzione delle parti.
• Installare dispositivi di protezione:Vale la pena installare pressostati, sensori di livello dei liquidi e monitor delle vibrazioni. Una volta avevo una pompa con vibrazioni anomale; il monitor mi ha avvisato in anticipo, ed ho sostituito in tempo il rotore usurato, evitando danni più gravi.

VI.Teffiko: Un marchio di pompe affidabile di cui mi fido

Dopo tutti questi anni, ho capito profondamente che il rotore e lo statore sono il nucleo delle pompe a cavità progressiva e Teffiko lo capisce meglio della maggior parte dei marchi.
