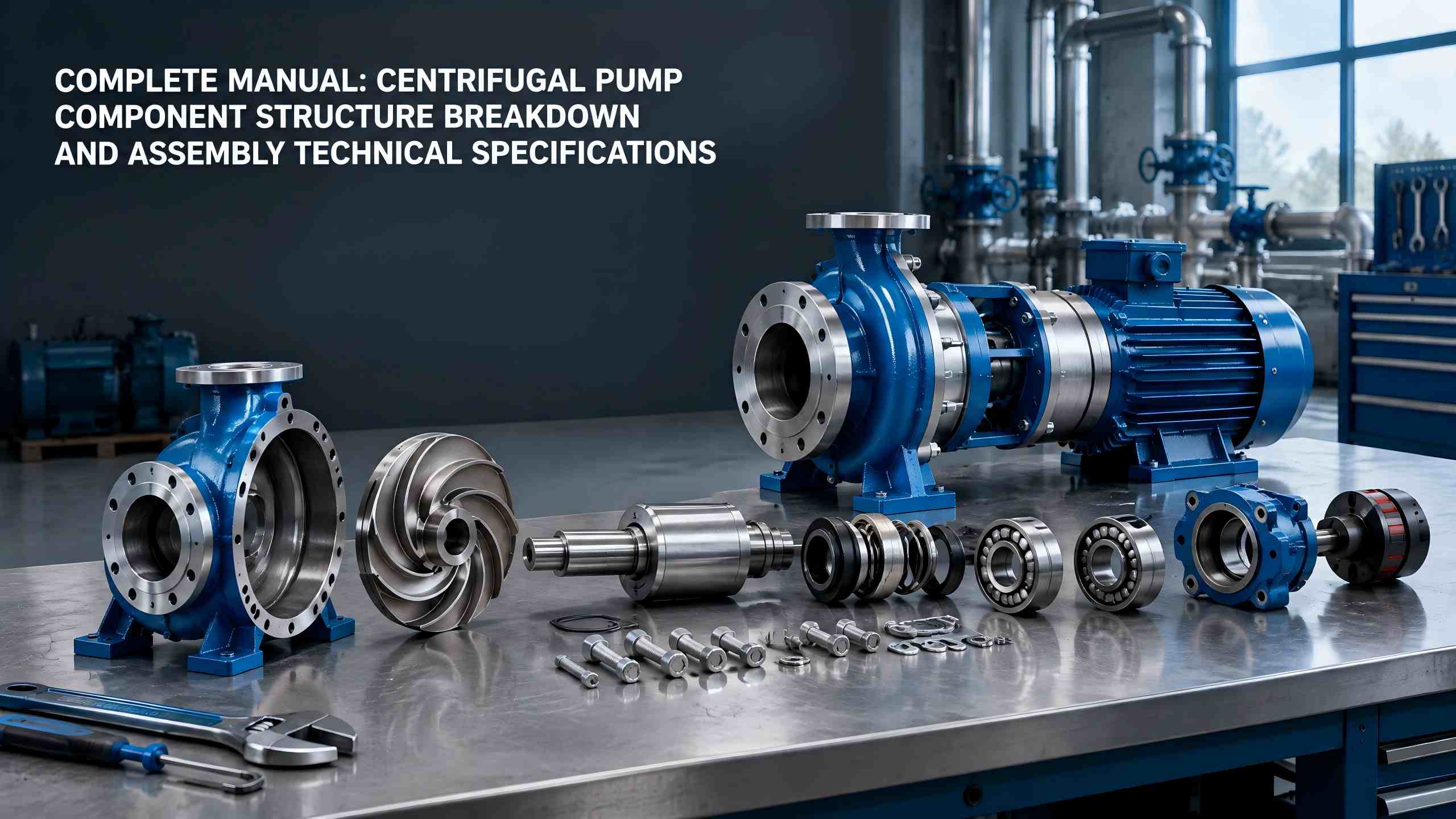

Pompe centrifughesono ampiamente utilizzati nel drenaggio dell'approvvigionamento idrico industriale, nell'HVAC, nel trasporto di fluidi chimici, nell'approvvigionamento idrico municipale e in altri campi. Questo documento spiega in modo esaustivo la struttura e le funzioni dei componenti principali, dei gruppi di protezione delle tenute e degli accessori ausiliariTeffikopompe centrifughe. Fornisce inoltre una completa preparazione pre-assemblaggio, procedure standard e requisiti tecnici per aiutare gli utenti a ridurre i tassi di guasto delle apparecchiature fin dall'origine.
I gruppi di tenuta e protezione determinano la tenuta, la stabilità operativa e la durata delle pompe dell'acqua. Includono principalmente elementi di tenuta, cuscinetti, alloggiamenti dei cuscinetti e altre parti e fungono da componenti critici per prevenire perdite d'acqua, rumori anomali, vibrazioni e guasti da grippaggio.
Le strutture di tenuta comuni per le pompe centrifughe rientrano in due categorie: tenute meccaniche e tenute a baderna. Una tenuta meccanica è costituita da un anello rotante, un anello stazionario, molle e anelli di tenuta. Le sue facce terminali si adattano perfettamente per offrire prestazioni a perdita quasi zero, con proprietà di resistenza all'usura e alle alte temperature, che lo rendono adatto a condizioni operative industriali ad alta pressione e ad alta velocità.
Le guarnizioni delle baderne adottano riempitivi flessibili di grafite e PTFE per la sigillatura. Caratterizzati da struttura semplice, facile manutenzione e basso costo, vengono applicati principalmente alle pompe per acqua civili e alle piccole pompe centrifughe a bassa pressione. Il loro svantaggio risiede in lievi infiltrazioni d'acqua durante il funzionamento, che richiedono un serraggio periodico o la sostituzione delle guarnizioni.
I cuscinetti supportano la rotazione ad alta velocità dell'albero della pompa, riducono la resistenza all'attrito meccanico e garantiscono un funzionamento dell'albero regolare, senza spostamenti e senza oscillazioni. L'alloggiamento del cuscinetto funge da involucro protettivo per i cuscinetti. Immagazzina olio lubrificante e grasso internamente per fornire lubrificazione continua e dissipazione del calore per i cuscinetti, in modo da evitare il surriscaldamento, la bruciatura e il grippaggio dei cuscinetti durante la rettifica a secco.
I gruppi ausiliari non eseguono direttamente il lavoro fluido, tuttavia garantiscono un funzionamento sicuro, stabile e standard dell'attrezzatura completa e costituiscono una parte indispensabile di un sistema completo di pompe centrifughe.
La qualità dell'assemblaggio delle pompe centrifughe esercita un impatto diretto sulle prestazioni operative e sulla durata. I preparativi standardizzati devono essere completati prima dell'assemblaggio formale per evitare assemblaggi errati, assemblaggi di parti mancanti e assemblaggi non conformi.
Le pompe centrifughe di diversi modelli variano leggermente nella struttura e nell'ordine di assemblaggio. La pompa centrifuga back pull-out di tipo IS, che vede l'applicazione più ampia, adotta procedure di assemblaggio standard universali del settore. I passaggi specifici sono i seguenti:
1. Assemblare i gruppi dei cuscinetti: installare i cuscinetti con precisione nelle posizioni designate sull'albero della pompa, assicurandosi che siano completamente alloggiati e ruotino in modo flessibile.
2. Assemblare il gruppo dell'albero della pompa: montare l'albero della pompa con i cuscinetti assemblati nel corpo della pompa nel suo complesso, garantendo una rotazione regolare senza inceppamenti.
3. Fissare il corpo della pompa e il telaio: montare e fissare l'intero corpo della pompa sul telaio dell'attrezzatura, assicurandosi che il corpo della pompa sia orizzontale, stabile e privo di oscillazioni.
4. Installare il coperchio della pompa e la girante: premontare il coperchio della pompa nella posizione dell'albero della pompa, quindi fissare la girante per garantire un montaggio saldo della girante e giochi uniformi.
5. Integrare e fissare l'intera unità: Incastrare e bloccare con precisione il coperchio della pompa e il corpo pompa, quindi fissare l'intero corpo pompa alla base dell'attrezzatura.
6. Rifinitura dell'aspetto: eliminare detriti e macchie dall'intera unità, ispezionare l'integrità dell'aspetto e completare il lavoro di riordino generale.
7. Allineamento e calibrazione del giunto: installazione completa dei giunti del motore e del corpo della pompa, esecuzione della correzione della coassialità per garantire la precisione della trasmissione.
Al termine dell'assemblaggio è necessario effettuare un'ispezione e un'accettazione rigorose in conformità con gli standard tecnici per garantire il funzionamento qualificato dell'apparecchiatura. I principali criteri di accettazione sono elencati di seguito:
I componenti delle pompe centrifughe gettano le basi per il funzionamento delle apparecchiature. Giranti, corpi pompa, alberi pompa, elementi di tenuta, cuscinetti e altre parti svolgono rispettive funzioni e cooperano tra loro, determinando le prestazioni e la durata della pompa. Nel frattempo, preparazioni di pre-assemblaggio standardizzate, sequenze di assemblaggio conformi e rigorosi standard di accettazione dell'assemblaggio sono fondamentali per evitare guasti alle apparecchiature, aumentare l'efficienza operativa e prolungare la durata operativa delle apparecchiature. Padronanza della struttura dei componenti e delle tecniche di assemblaggioTeffikoLe pompe centrifughe costituiscono la base essenziale per il funzionamento, la manutenzione delle apparecchiature, la messa in servizio dell'installazione e la risoluzione dei problemi.
